Die Basisstation im Überblick
16 17
Die Basisstation erfüllt drei Aufgaben:
■
Laden des Geräte-Akkus
13
■
Unterstützung der Kommunikation mit einem
Datenmanagement-System
14
■
Unterstützung der Kommunikation mit einem Com-
puter
Hierfür stehen eine USB- und eine Ethernet-
(RJ45-) Schnittstelle zur Verfügung.
15

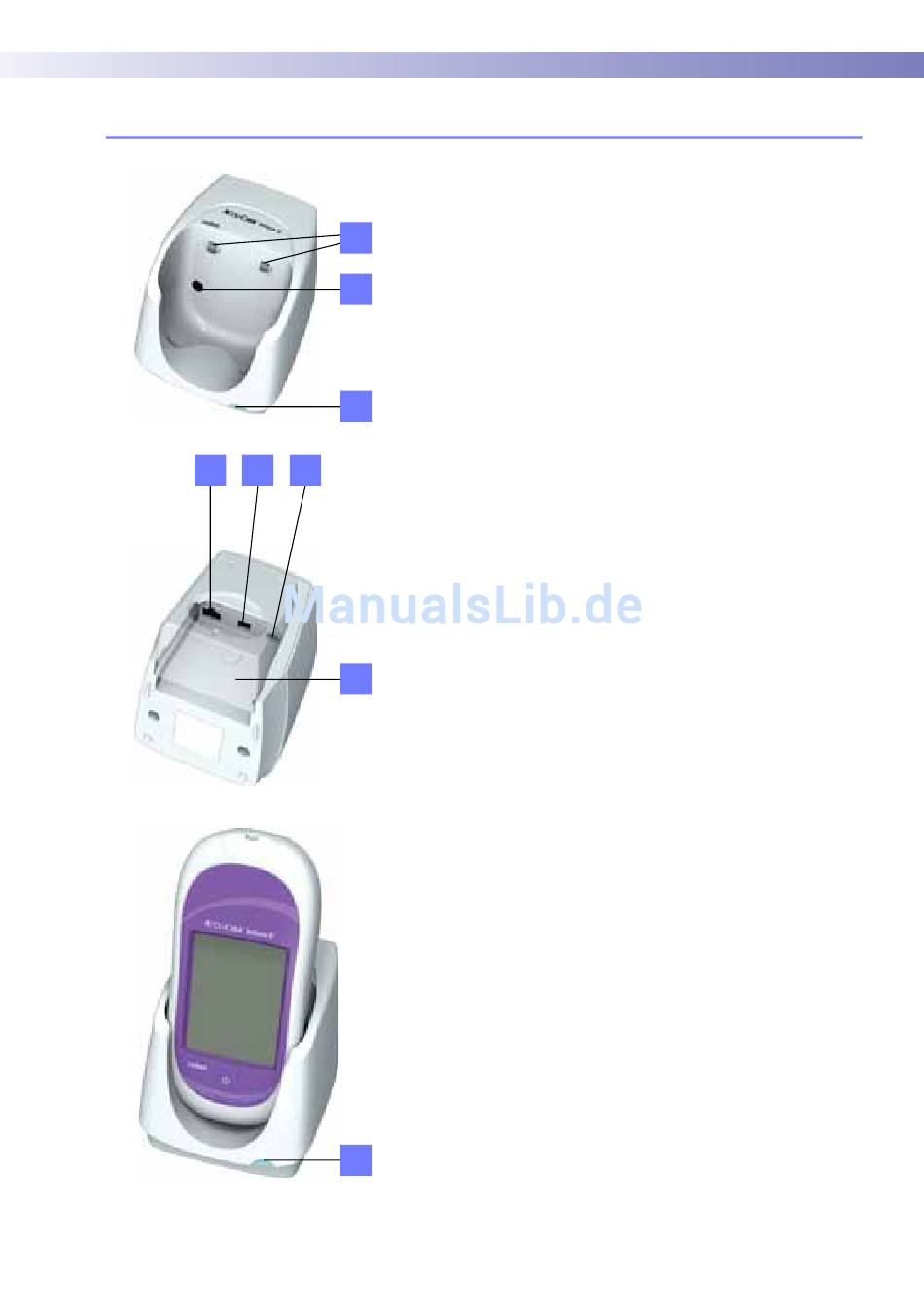

Folgende Elemente sind Teil der Basisstation:
13 Ladekontakte
18
14 Infrarotfenster zur Kommunikation mit dem Mess-
gerät
15 Statusanzeige (leuchtet bei aktiver Stromversor-
gung), Ladekontroll-Leuchte:
– leuchtet orange, wenn die Stromversorgung aktiv
ist und die Anwendung startet
– leuchtet grün, wenn das Gerät bereit ist
19
– blinkt orange, wenn ein Fehler vorliegt
– leuchtet im Konfigurationsmodus blau
An der Rückseite der Basisstation befinden sich die elek-
trischen Anschlüsse (zur besseren Übersicht ist die
abnehmbare Wandhalterung transparent dargestellt).
16 Netzwerkanschluss (LAN, RJ45)
17 USB-Anschluss
18 Buchse für das mitgelieferte Netzteil
19 Abnehmbare Halterung zur Wandmontage
Hinweise zum Anschließen der Basisstation finden Sie in
Kapitel 9.
