SCAN 1004 Montage- Und Bedienungsanleitung Seite 29

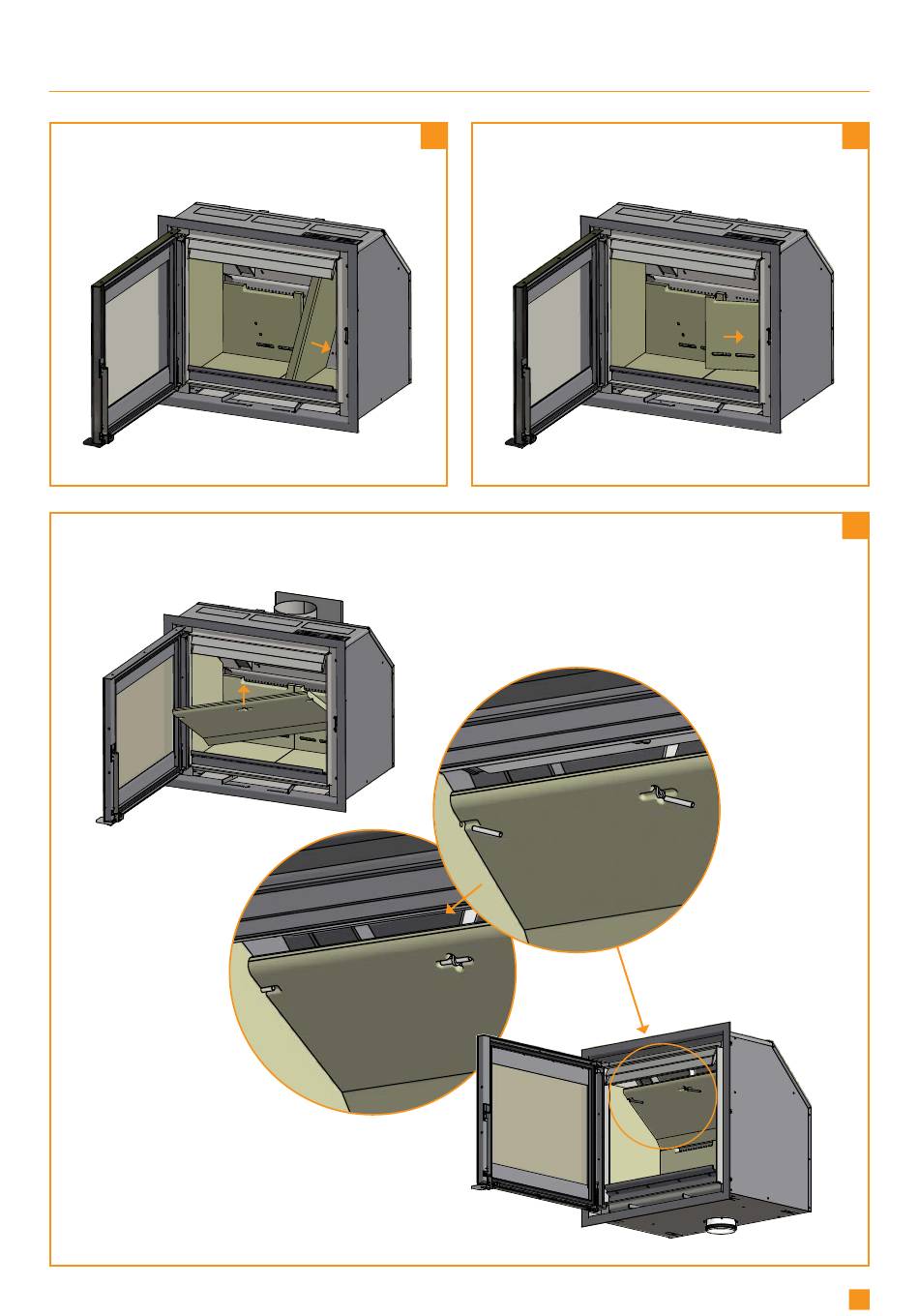

MONTAGE DER BRENNKAMMERPLATTEN
Die rechte Brennkammerplatte montieren
Die untere Rauchumlenkplatte montieren. Die Rauchumlenkplatte muss von den Rückplatten gestützt werden.
Die Stifte montieren und die Rauchumlenkplatte einsetzen
