3 Produktbeschreibung
B.) Elektrische Funktionseinheit und Batterieschrank nebeneinander:
Hinweis:
•
Die Aufstellung des Batterieschranks sollte rechts von der elektrischen
Funktionseinheit erfolgen.
•
Abstand von der Geräteoberkante zur Raumdecke:
•
Abstand zu den Raumwänden links und rechts:
–
Links von der elektrischen Funktionseinheit:
–
Rechts von der elektrischen Funktionseinheit:
•
Freiraum vor dem Gerät für Serviceeinsätze:

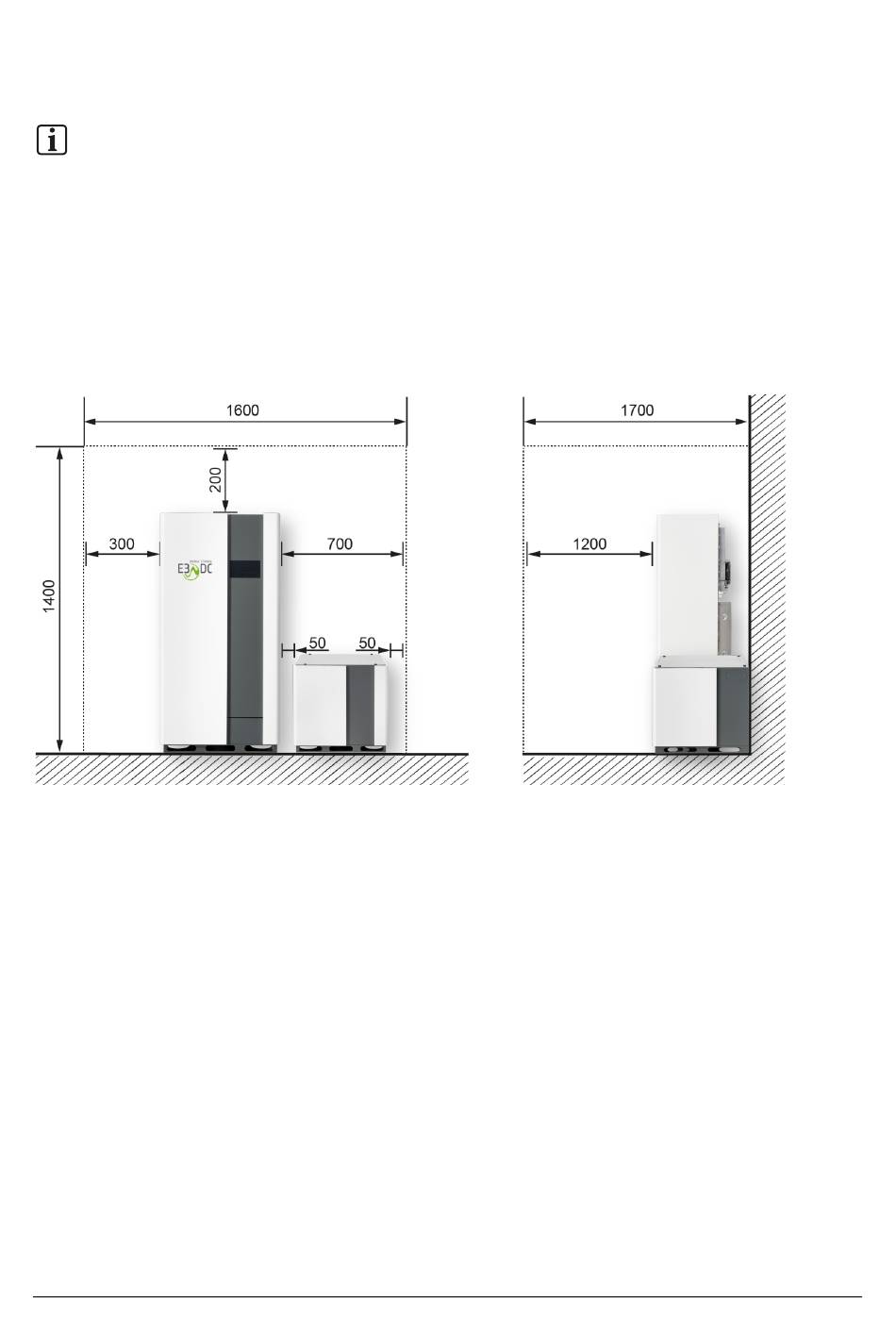

Abb. 19: Mindestabstände (in mm)
42 S10 E | S10 E/X COMPACT | S10 E PRO | S10 MINI | V6.50
mindestens 200 mm
mindestens 300 mm
mindestens 700 mm
mindestens 1200 mm
