HagerEnergy GmbH
–
Unterhalb des Gerätes muss ausreichend Platz vorhanden sein, so dass z. B. auch das
Ausstecken eines MC4-Steckers ohne Probleme erfolgen kann.
–
Die Bedieneinrichtungen unterhalb des Gerätes (Anschlusspanel) müssen uneingeschränkt
erreichbar und bedienbar sein.
Die entsprechenden Beschriftungen müssen uneingeschränkt lesbar sein.
–
Das Touch-Display sollte sich in Augenhöhe befinden, um gut bedien- und ablesbar zu sein.
3.5.7
S10 E/X Aufbauvariante COMPACT
3.5.7.1 Mindestabstände einhalten
Hinweise:
•
Die beschriebenen Mindestabstände müssen zwingend eingehalten werden und
gelten für alle im Folgenden genannten Montagevarianten.
•
Das Gerät muss für mögliche Serviceeinsätze frei und sicher zugänglich montiert
sein.
•
Das Zustellen des Freiraums vor, hinter und seitlich vom Gerät, ist zu vermeiden.
A.) Elektrische Funktionseinheit und Batterieschrank übereinander:
•
Abstand von der Geräteoberkante zur Raumdecke:
•
Abstand zu den Raumwänden links und rechts:
•
Freiraum vor dem Gerät für Serviceeinsätze:

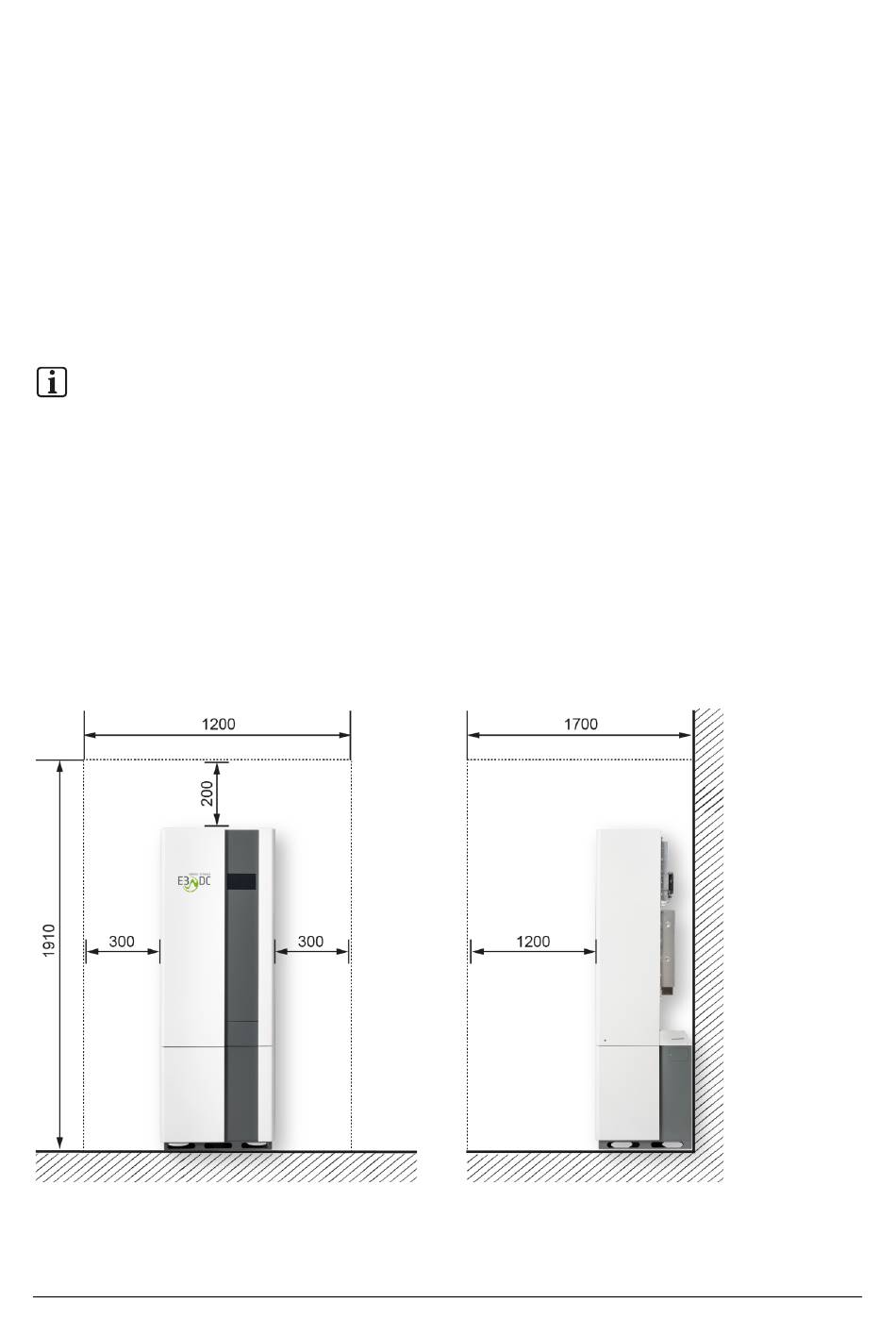

Abb. 18: Mindestabstände (in mm)
S10 Hauskraftwerk – Bedienungsanleitung
mindestens 200 mm
mindestens 300 mm
mindestens 1200 mm
S10 E | S10 E/X COMPACT | S10 E PRO | S10 MINI | V6.50
3 Produktbeschreibung
41
