Seite DE-16
Benötigtes Montagematerial
Benötigtes Montagematerial

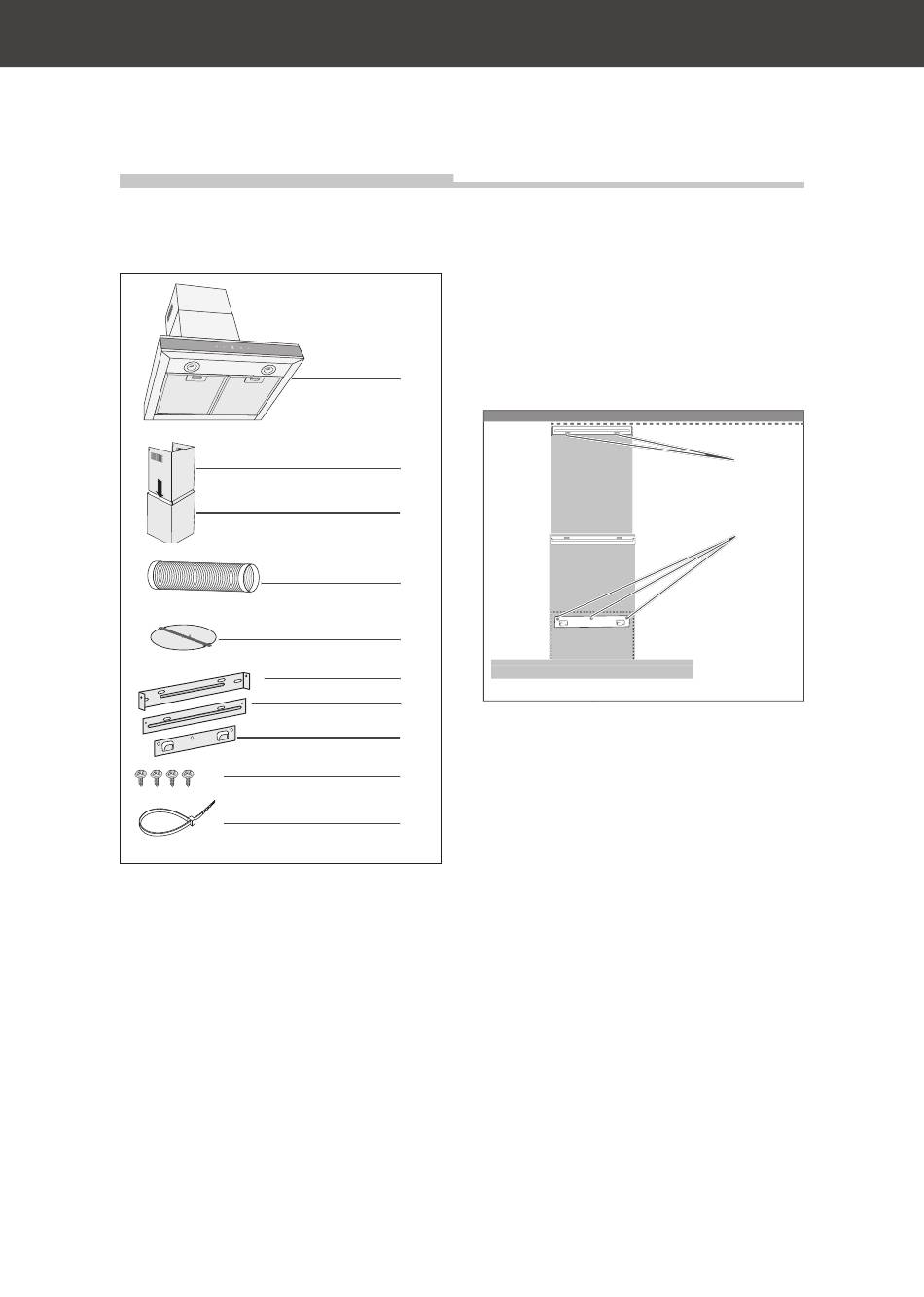

Teileliste
(1) Dunstabzugshaube
(2) oberer Teil der Kaminblende
(3) unterer Teil der Kaminblende
(4) Abluftbetrieb: Abluftschlauch
(5) Rückschlagklappe
(6) Wandhalterung für obere Kaminblende
(7) Halteblech für untere Kaminblende
(8) Wandhalterung für Dunstabzugshaube
(9) 4 Blechschrauben 4,0 × 8 mm
(10) Kabelbinder
Schrauben
Die zur Wandmontage benötig ten Schrauben
und Dübel sind nicht im Lieferumfang enthal-
ten, da deren Art und Abmessungen von der
Wand beschaf fen heit abhängig sind.
Bitte lassen Sie sich hierzu im Fachhandel
(1)
beraten.
(2)
(3)
(4)
(5)
(6)
(7)
(8)
Sie benötigen insgesamt
– 2 Rundkopfschrauben (11) zur Befestigung
(9)
der Wandhalterung (6) für die obere
Kaminblende (2)
(10)
– 3 Senkkopfschrauben (12) zur Befestigung
der Wandhalterung (8) für die Dunstab-
zugshaube (1), maximal ø 6 mm
– 5 passende Dübel
Werkzeuge und Hilfsmittel
Sie benötigen:
– Schraubendreher
– Bohrmaschine mit Steinbohrer, passend zu
den Schrauben (11) und (12).
– Maßband/Zollstock
– Wasserwaage
– Bleistift
– Stabile Stehleiter
– Eine zweite Person zur Hilfe
– Arbeitshandschuhe
(11)
(12)
