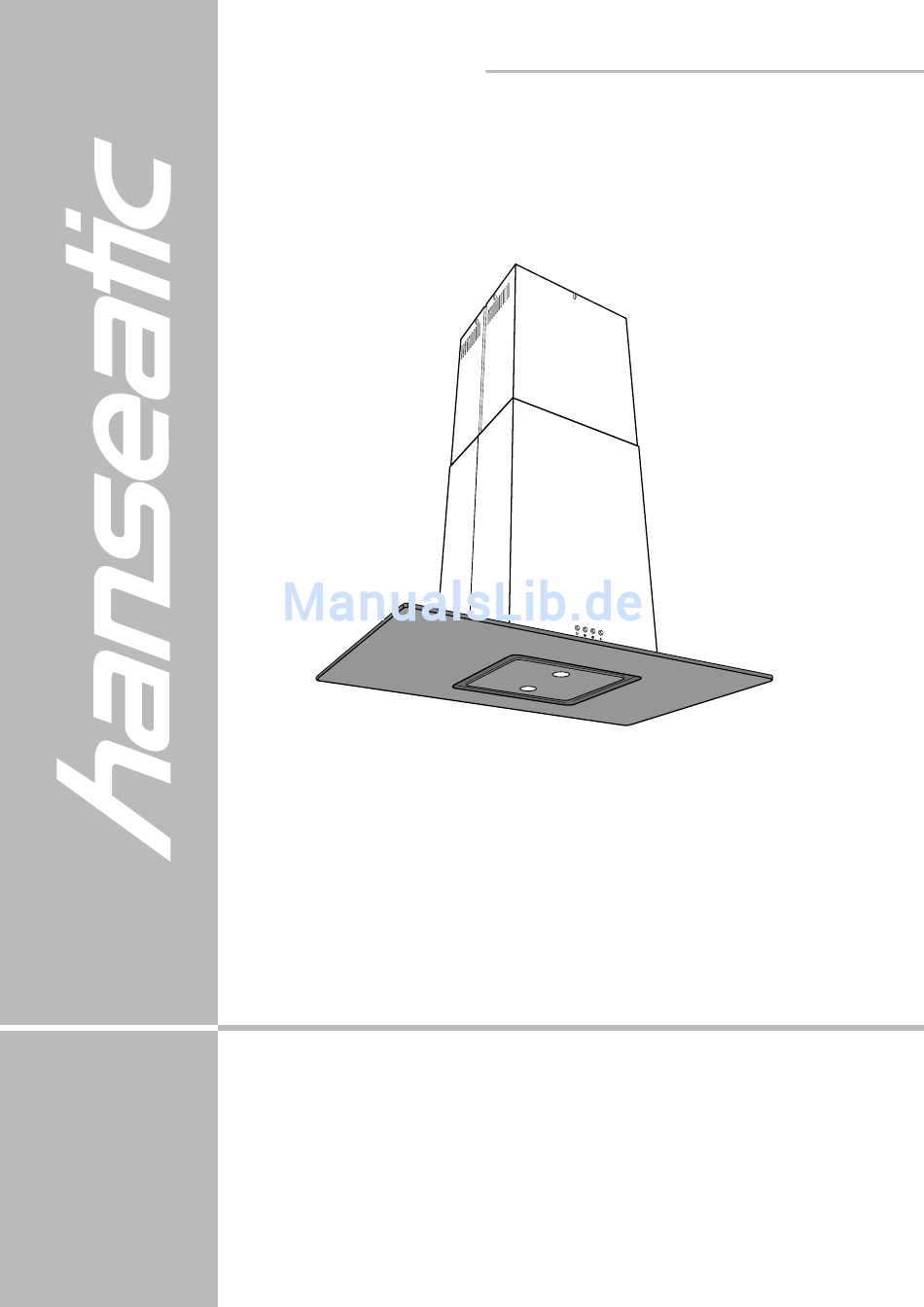

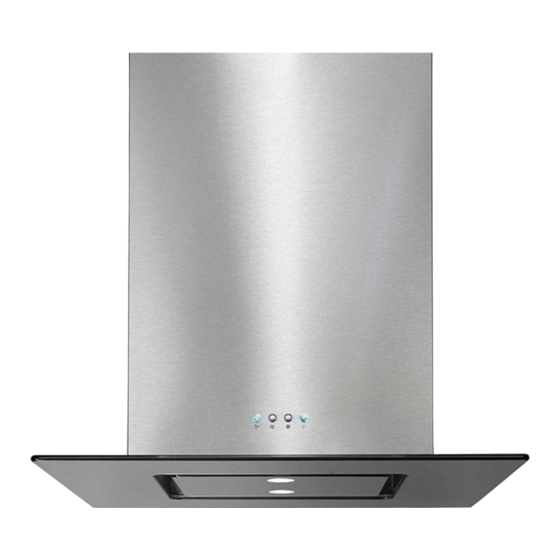

- Seite 1 SY-3503GIS-E22-C-600 (60 cm) SY-3503GIS-E22-C-900 (90 cm) Gebrauchsanleitung Insel-Dunstabzugshaube Anleitung, Nr.: 92230 HC 20121015 Bestellnummer: 599654 (60 cm) Bestellnummer: 583641 (90 cm) Nachdruck, auch aus zugs - wei se, nicht ge stat tet!
-
Seite 2: Information
Normen und Regeln. Beachten Sie im Ausland auch landesspezifische Richtlinien und Gesetze! Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie alle Sicherheitshinweise und Anwei- sungen an jeden nachfolgenden Verwender des Produkts weiter. Insel-Dunstabzugshaube SY-3503GIS-E22-C-600/900... -
Seite 3: Inhaltsverzeichnis
Entsorgung des Geräts Vorbereitung Entsorgung der Kohlefi lter für Montage Umluftbetrieb Werkzeuge und Hilfsmittel Stichwortverzeichnis Schutzfolien entfernen Technische Daten Anbaustelle festlegen Zubehör (nicht im Lieferumfang enthalten) 26 Nur für Abluftbetrieb Dunstabzugshaube montieren Kohlefi lter für Umluftbetrieb einsetzen 15 Insel-Dunstabzugshaube SY-3503GIS-E22-C-600/900... -
Seite 4: Minuten Für Ihre Sicherheit
Reparaturen an Elektrogeräten dürfen nur von autori- sierten Fachkräften ausgeführt werden. Unsachgemäß durchgeführte Reparaturen können erhebliche Gefahren für den Benutzer bedeuten. Beachten Sie bei der Montage, dass einige Teile scharfe Kanten aufweisen. Verletzungsgefahr! Benutzen Sie zur Montage eine stabile Stehleiter. Insel-Dunstabzugshaube SY-3503GIS-E22-C-600/900... - Seite 5 (Strom, Gas, Wasser etc.) beschädigt werden (mit einem Lei- tungssuchgerät die betreffenden Stellen überprüfen). Achtung! Verwenden Sie nur Montagematerial, das für die Beschaf- fenheit Ihrer Decken und Wände geeignet ist. Sollten Sie sich bei der Auswahl nicht sicher sein, lassen Sie sich durch einen Fachmann beraten. Insel-Dunstabzugshaube SY-3503GIS-E22-C-600/900...
-
Seite 6: Besondere Sicherheitshinweise Für Abluft Betrieb
Bedenken Sie: Je kürzer das Abzugsrohr ist und je we- niger Krümmungen es hat, desto größer ist die Wirkung der Abzugshaube. Von Bundesland zu Bundesland gelten unterschiedliche be- hördliche Vorschriften im Umgang mit der Ableitung der Abluft. Fragen Sie Ihren Bezirksschornsteinfeger um Rat. Insel-Dunstabzugshaube SY-3503GIS-E22-C-600/900... -
Seite 7: Teileliste
12 Dübel ø 10 mm 12 Schrauben 40 mm, ø 8 mm oder alternativ 12 Schwerlastanker Zubehör (nicht im Lieferumfang enthalten) – Aktivkohlefilter (ohne Abbildung, erforderlich für Umluft- betrieb) Die Bezugsquelle entnehmen Sie der Tabelle „Technische Daten“ auf Seite 26. Insel-Dunstabzugshaube SY-3503GIS-E22-C-600/900... -
Seite 8: Informationen Zur Montage
Montage bei Ihrem Bezirksschornsteinfeger nach den örtlichen Vorschriften. Sind Sie Mieter einer Wohnung, ist die Genehmigung des Hauseigentümers erforderlich. Beachten Sie unbedingt die Sicherheitshinweise, Seiten 4–6. Der Anschluss für den Abluftschlauch muss vor der nachfolgend beschriebenen Montage fertig gestellt sein. Insel-Dunstabzugshaube SY-3503GIS-E22-C-600/900... -
Seite 9: Stromanschluss
Es muss die gesetzliche Vorschrift eingehalten werden, dass der Stecker zugänglich ist. D.h., auch nach Montage der Blende müssen Sie den Stecker erreichen können. Lassen Sie die Montage und elektrische Installation der Dunstab- zugshaube nur von einer autorisierten Fachkraft vornehmen! Insel-Dunstabzugshaube SY-3503GIS-E22-C-600/900... -
Seite 10: Vorbereitung
Ziehen Sie die Schutzfolien von der Kaminblende und der Dunstabzugshaube Anbaustelle festlegen Achtung! Stellen Sie sicher, dass beim Bohren der Löcher keine Leitungen beschädigt werden. 1. Grundplatte aus der oberen Kaminblende abmontieren: die 6 Schrauben lösen und Grundplatte herausnehmen. Insel-Dunstabzugshaube SY-3503GIS-E22-C-600/900... - Seite 11 Sie auch die Öffnung für den Abluftschlauch an der Decke. 5. An den markierten Stellen Löcher, Durchmesser ø 10 mm, in die Decke bohren. 6. Zwölf Schraubdübel in die Bohrlöcher stecken. 7. Die Grundplatte mit den Schrauben an die Decke schrauben. Insel-Dunstabzugshaube SY-3503GIS-E22-C-600/900...
-
Seite 12: Nur Für Abluftbetrieb
Abzugshaube. Abluftschlauch auf die benötigte Länge auszie- hen. Wichtig! Wird der Abluftschlauch durch eine Außenwand geführt, muss der Luftaustritt von außen mit einer Abdeckung mit selbstöffnenden Schlitzen (nicht im Lieferumfang enthalten) versehen werden. Beauftragen Sie damit den Fachbetrieb, der den Wanddurchbruch vornimmt. Insel-Dunstabzugshaube SY-3503GIS-E22-C-600/900... -
Seite 13: Dunstabzugshaube Montieren
Dunstabzugshaube. Ziehen Sie daher 31 cm ab von der Decke bis zur gewünschten Unterkanten-Höhe der Dunstabzugshaube. 5. Montageschienen mit je vier Schrauben , vier Unterleg- 11 10 scheiben und vier Muttern an das Motorgehäuse in der Dunstabzugshaube schrauben. Insel-Dunstabzugshaube SY-3503GIS-E22-C-600/900... - Seite 14 Lüftungsschlitzen nach oben über die Montageschienen stülpen und in die Dunstabzugs- haube hineinstecken. Dabei müssen die Vertiefungen auf der Außenseite der Kaminblende über die Blechkanten auf der Innenseite der unteren Kaminblende der Dunstabzugshaube geschoben werden. Blechkante (innen) Insel-Dunstabzugshaube SY-3503GIS-E22-C-600/900...
-
Seite 15: Kohlefi Lter Für Umluftbetrieb Einsetzen
Die Kohlefilter (Geruchsfilter) sind mit Aktivkohle gefüllt, die die Küchendünste während des Kochens reduziert. Bei häufigem Gebrauch sollten Sie diese Filter regelmäßig wech- seln. Sehen Sie dazu auch das Kapitel „Kohlefilter erneuern (nur bei Umluftbetrieb)“ auf Seite 19. Insel-Dunstabzugshaube SY-3503GIS-E22-C-600/900... - Seite 16 Hierzu die Fettfilter hinten in die Aussparung einsetzen. 5. Die Verriegelung nach hinten schieben, den Fettfilter nach oben andrücken und die Verriegelung loslassen. Der Fettfilter rastet ein. 6. Abdeckung wieder schließen. 7. Stromanschlusskabel mit der Steckdose verbinden. Insel-Dunstabzugshaube SY-3503GIS-E22-C-600/900...
-
Seite 17: Bedienung
Energie verbraucht wird. Betriebsleuchte Ihre Dunstabzugshaube ist mit zwei LED-Lampen ausgestattet. Die Beleuchtung kann unabhängig vom Gebläsebetrieb ein- und ausgeschaltet werden. 1. Taste drücken, um die Beleuchtung einzuschalten. 2. Taste erneut drücken, um die Beleuchtung auszuschalten. Insel-Dunstabzugshaube SY-3503GIS-E22-C-600/900... -
Seite 18: Allgemeines
• Setzen Sie den Fettfilter erst wieder ein, wenn er völlig ge- trocknet ist. • Behandeln Sie den Fettfilter vorsichtig, damit das feine Ge- flecht nicht verbiegt oder knickt. 1. Netzstecker ziehen oder Strom an der entsprechenden Haupt- sicherung abschalten. 2. Die Abdeckung nach unten aufklappen. Insel-Dunstabzugshaube SY-3503GIS-E22-C-600/900... -
Seite 19: Kohlefi Lter Erneuern (Nur Bei Umluftbetrieb)
Kochen entstehenden Gerüche nicht mehr ausreichend gefiltert werden. Bei häufigem Gebrauch sollten Sie die Filter regelmäßig erneuern (ca. alle 6 Monate überprüfen). 1. Netzstecker ziehen oder Strom an der entsprechenden Haupt- sicherung abschalten. 2. Die Abdeckung nach unten aufklappen. Insel-Dunstabzugshaube SY-3503GIS-E22-C-600/900... - Seite 20 6. Den Fettfilter wieder einsetzen. Hierzu den Fettfilter hinten in die Aussparung einsetzen. 7. Die Verriegelung nach hinten schieben, den Fettfilter nach oben andrücken und die Verriegelung loslassen. Der Fettfilter rastet ein. 8. Abdeckung wieder schließen. 9. Stromversorgung einschalten. Insel-Dunstabzugshaube SY-3503GIS-E22-C-600/900...
-
Seite 21: Wechseln Der Led
Servicetechniker ausge- Tel.: 0 180 521 22 82 wechselt werden. Wenden Sie sich bei Bedarf an unser Mo. bis Fr. 7 –20 Experten-Team. Sa. 8 –16 0,14 Euro/Min. Festnetz / Mobilfunk abweichend, max. 0,42 Euro/Min. Insel-Dunstabzugshaube SY-3503GIS-E22-C-600/900... -
Seite 22: Wenn's Mal Ein Problem Gibt
Ver su chen Sie nie mals, das de fek te – oder ver meint lich defekte – Ge rät selbst zu re pa rie ren. Sie kön nen sich und spä te re Be nut zer in Gefahr brin gen. Nur au to ri sier te Fach kräf te dürfen die se Re pa ra tu ren ausführen. Insel-Dunstabzugshaube SY-3503GIS-E22-C-600/900... -
Seite 23: Unser Service
Damit wir Ihnen schnell helfen können, nennen Sie uns bitte: Tel. 0 1805 1805 (0,14 €/Min. Festnetz / Mobilfunk Gerätebezeichnung: . 0,42 €/Min.) Insel-Dunstabzugshaube SY-3503GIS-E22-C-600 (für die 60 cm-Variante) Hinweis oder für unsere Kunden in SY-3503GIS-E22-C-900 (für die 90 cm-Variante) Österreich:... -
Seite 24: Umweltschutz Leicht Gemacht
Symbol gekennzeichnet. Weitere Informationen zu diesem Thema finden Sie auch auf den Service-Seiten unseres aktuellen Hauptkataloges oder auf unserer Internetseite unter der Rubrik Service. Entsorgung der Kohlefilter für Umluftbetrieb Die verbrauchten Kohlefilter können Sie mit dem Hausmüll ent- sorgen. Insel-Dunstabzugshaube SY-3503GIS-E22-C-600/900... -
Seite 25: Stichwortverzeichnis
Deckendurchbruch 6,12 Stromanschluss 9 Stromschlaggefahr 4 Entsorgung Gerät 23 Technische Daten 25 Erstickungsgefahr 4 Umluftbetrieb 8 Fehlersuchtabelle 22 Umweltschutz 23 Fettfi lter reinigen 18 Flambieren 5 Fritieren 5 Zubehör 2 Gerätebezeichnung 22 Kernbohrung 6,12 Kohlefi lter 19 Kontrolle 2 Insel-Dunstabzugshaube SY-3503GIS-E22-C-600/900... -
Seite 26: Technische Daten
Experten-Team Schutzklasse: Tel.: 0 180 521 22 82 Modellbezeichnung Mo. bis Fr. 7 –20 Sa. 8 –16 – 60 cm-Variante: SY-3503GIS-E22-C-600 , 0,14 Euro/Min. Bestellnr. 599654 Festnetz / Mobilfunk – 90 cm-Variante: SY-3503GIS-E22-C-900, abweichend, Bestellnr. 583641 max. 0,42 Euro/Min. Zubehör (nicht im Lieferumfang enthalten) –...
