Anleitung
Alternativer Heizkreis,
Anlagentyp 2A

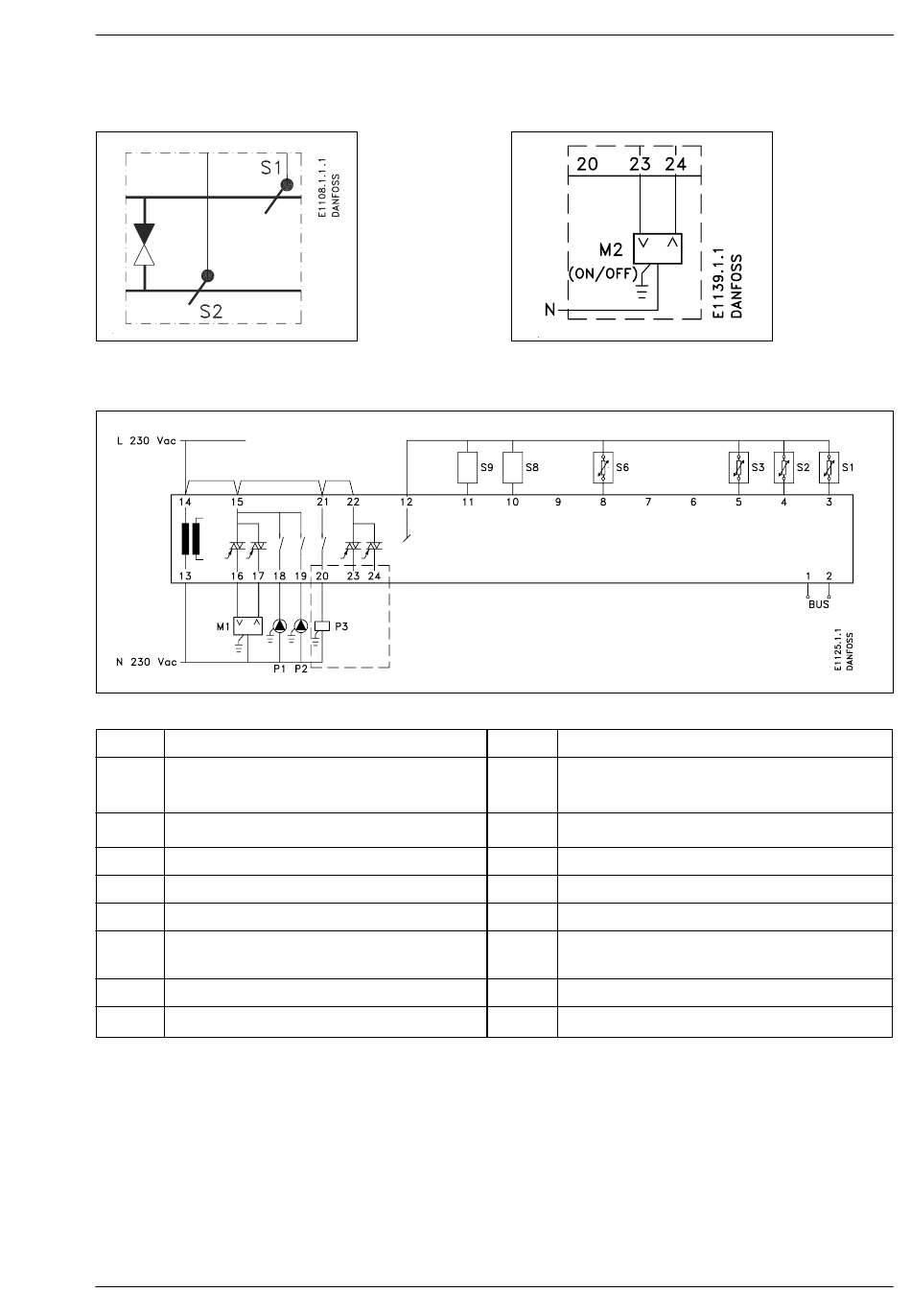

Elektrischer Anschluß
S1
Vorlauftemp.Fühler, Heizkreis 1
S2
Rücklauftemp.Fühler, Heizkreis 1
S3
Außentemp.Fühler
S6
Behältertemperatur, Warmwasser
S8
Universeller Eingang (z.B. Raumtemp)
S9
Universeller Eingang
S1 muß zur ordnungsgemäßen Funktion des Heizkreises installiert sein.
S6 muß zur ordnungsgemäßen Funktion des Warmwasserkreises installiert sein.
S3 muß zur ordnungsgemäßen Funktion der Witterungsführung des Heizkreises
installiert sein.
Anlagentyp 2A:
Klemme 20 dient zum Anschluß des On/Off-Ventils (Magnetventils).
Klemme 23 und 24 werden benutzt, wenn ein Stellantrieb zur On/Off-Steuerung eines
Ventils eingesetzt wird.
BC-HM
ECL 2000
Alternative On/Off-Regelung
des Warmwasserkreises
M1
M2
P1
P2
P3
VI.74.J2.03 © Danfoss 01/00
Ventilantrieb, Heizkreis 1
Alternativ: Stellantrieb und Ventil
werden als On/Off-Ventil eingesetzt
Umwälzpumpe, Heizkreis 1
Umwälzpumpe, Warmwasser
2A:
On/Off-Ventil, Warmwasser
2B:
Pumpe, Warmwasser
Anlagentyp 2
7
