Anleitung

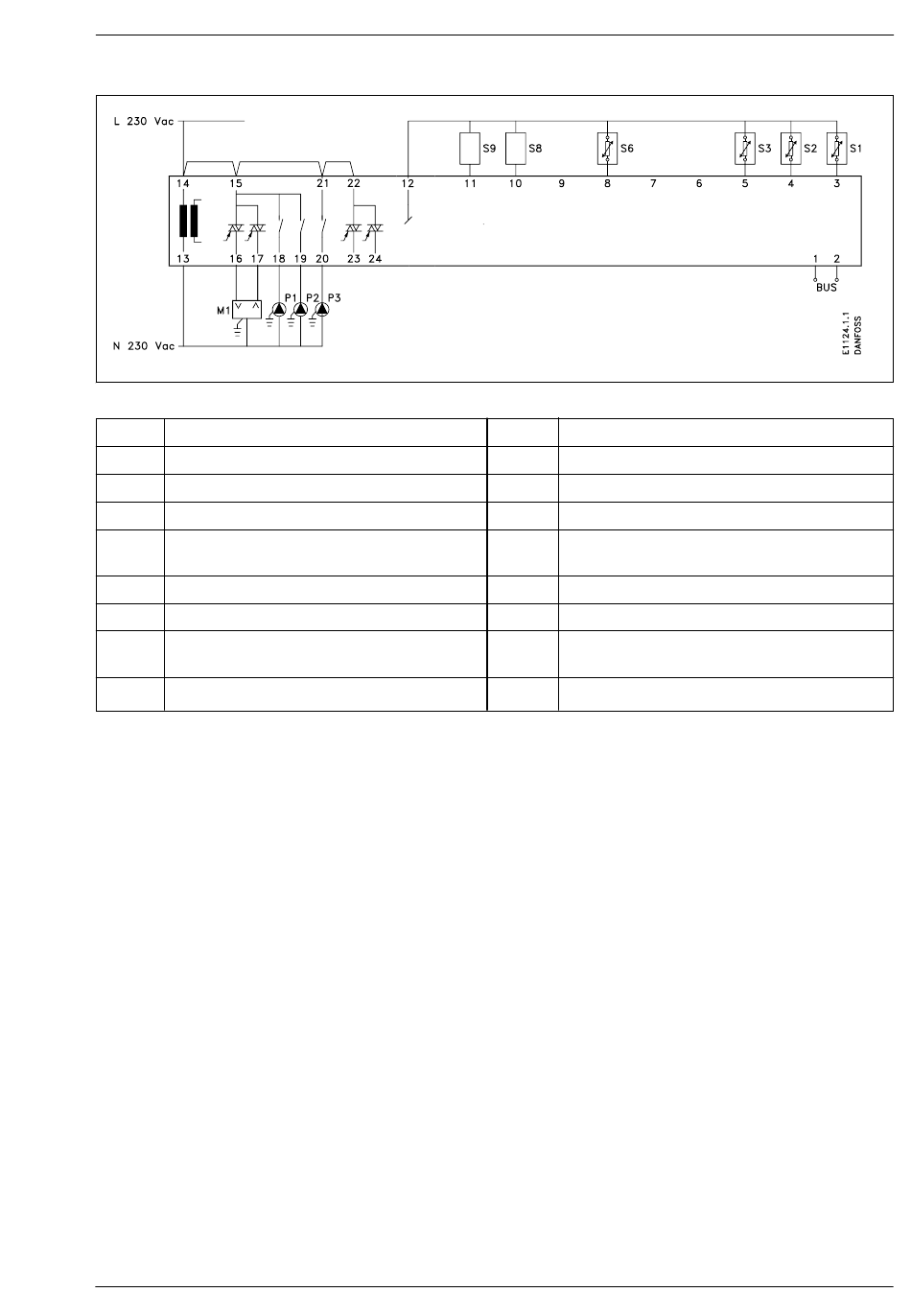

Elektrischer Anschluß
S1 Vorlauftemp.Fühler, gemeinsam
S2 Rücklauftemp.Fühler, gemeinsam
S3 Außentemp.Fühler, gemeinsam
S6
Behältertemp.Fühler, Warmwasser
S8 Universeller Eingang (z.B.
Raumtemp.)
S9 Universeller Eingang
S1 muß zur ordnungsgemäßen Funktion des Heizkreises und Warmwasserkreises
installiert sein.
S6 muß zur ordnungsgemäßen Funktion des Warmwasserkreises installiert sein
S3 muß zur ordnungsgemäßen Funktion der Witterungsführung des Heizkreises
installiert sein.
BC-HM
ECL 2000
M1
P1
P2
P3
VI.74.J2.03 © Danfoss 01/00
Ventilantrieb, gemeinsam
Umwälzpumpe, Heizkreis 1
3A: Ladepumpe, Warmwasser
3B: Umschaltventil
Umwälzpumpe, Warmwasser
Anlagentyp 3
9
