Anleitung

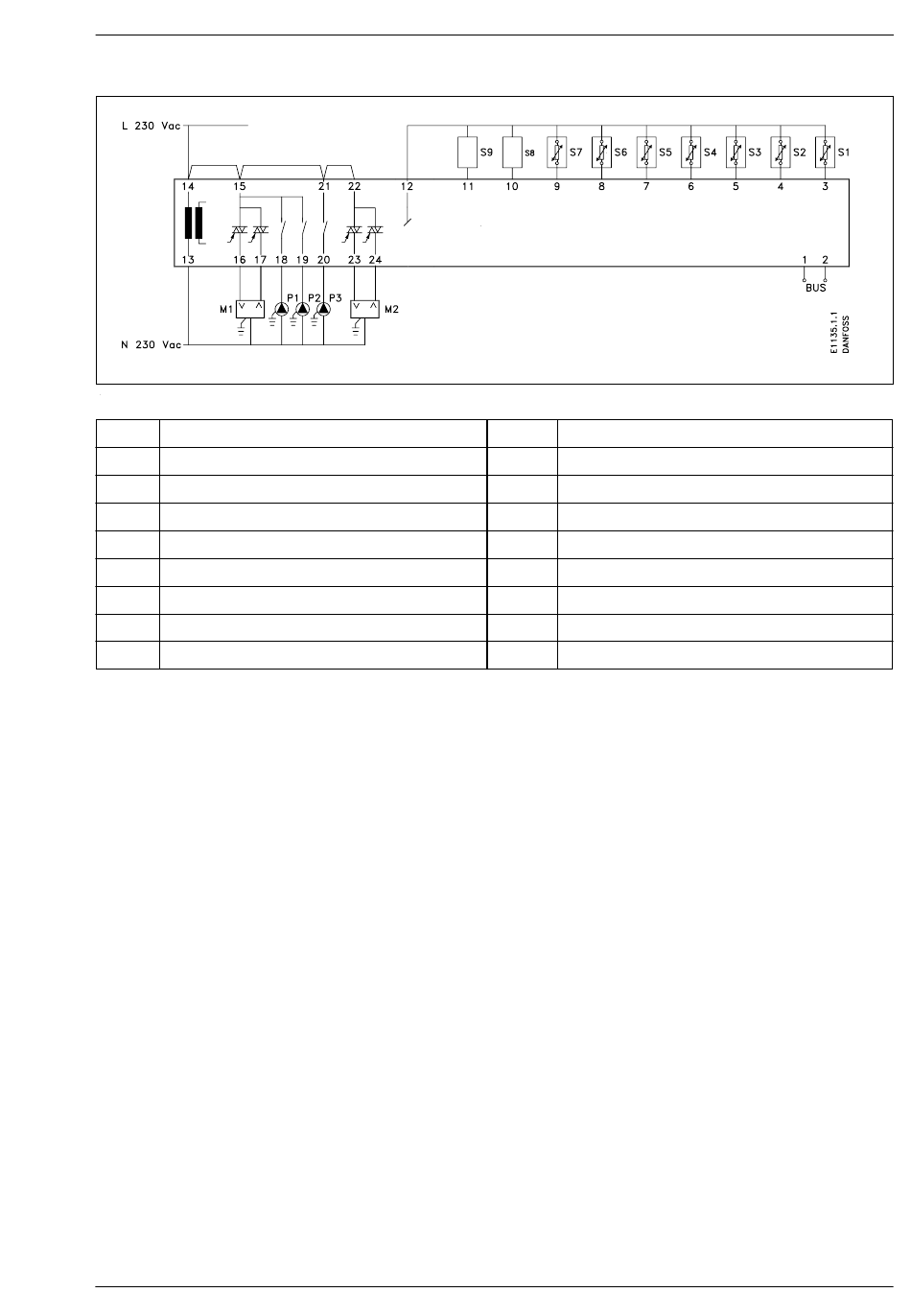

Elektrischer Anschluß
S1
Vorlauftemp.Fühler, gemeinsam
S2
Rücklauftemp.Fühler, gemeinsam
S3
Außentemp.Fühler
S4
Vorlauftemp.Fühler, Heizkreis 1
S5
Ladetemp., Warmwasser
S6
Behältertemp. oben, Warmwasser
S7
Behältertemp. unten, Warmwasser
S8
Universeller Eingang (z.B. Raumtemp.)
S9
Universeller Eingang
S1 muß zur ordnungsgemäßen Funktion aller Kreise installiert sein.
S4 muß zur ordnungsgemäßen Funktion des Heizkreises installiert sein.
S6 muß zur ordnungsgemäßen Funktion des Warmwasserkreises installiert sein.
S3 muß zur ordnungsgemäßen Funktion der Witterungsführung des Heizkreises
installiert sein.
S5 dient zur Erhaltung der Ladetemperatur (Ausgleich für Temperaturverlust)
S7 dient zur optimalen Nutzung der Behälterkapazität.
BC-HM
ECL 2000
M1
M2
P1
P2
P3
VI.74.J2.03 © Danfoss 01/00
Ventilantrieb, gemeinsam
Ventilantrieb, Heizkreis 1
Umwälzpumpe, Heizkreis 1
Pumpe, Warmwasser
Speiicherladepumpe, Warmwasser
Anlagentyp 7
17
