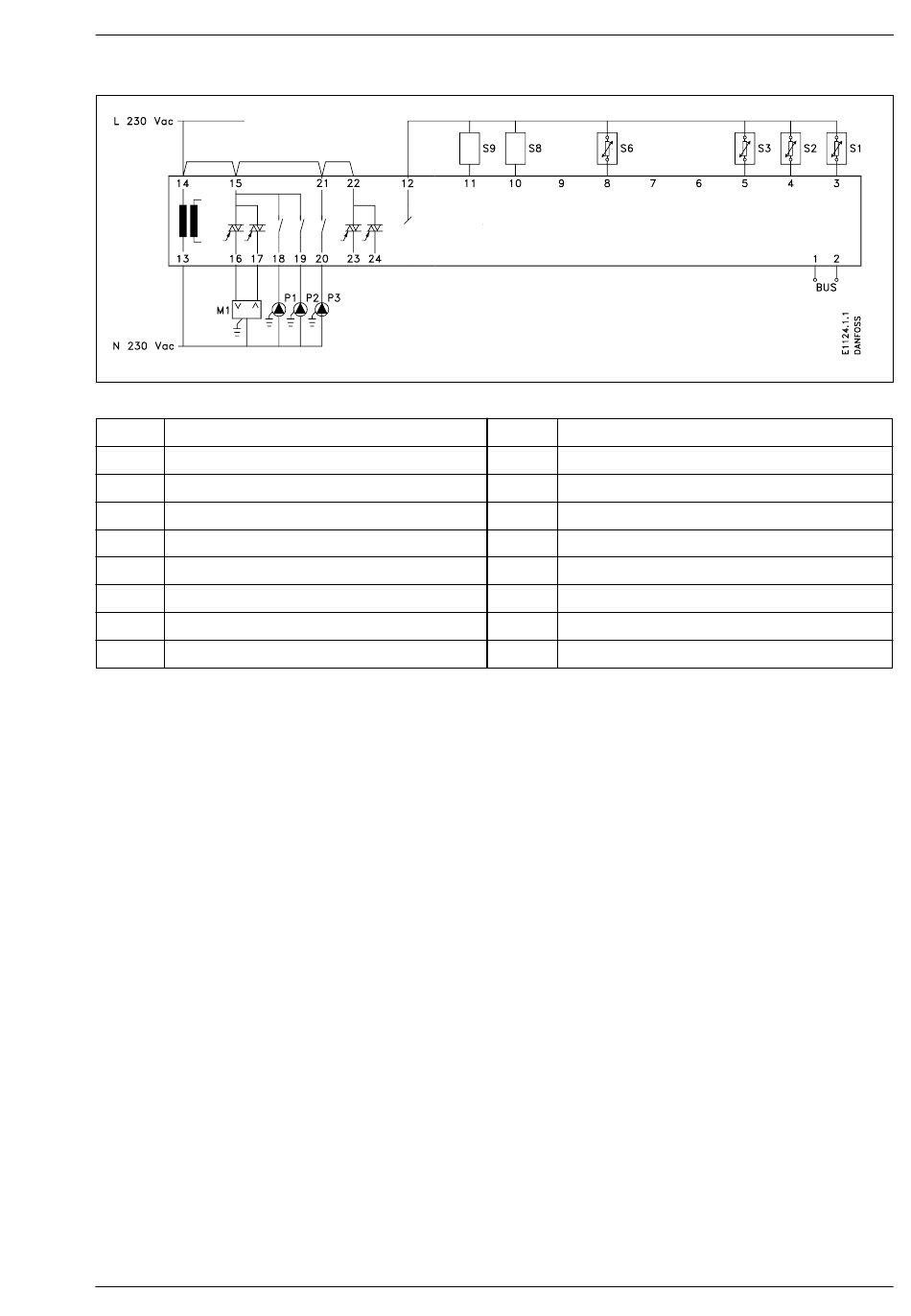

Elektrischer Anschluß
S1 Vorlauftemp.Fühler, gemeinsam
S2 Rücklauftemp.Fühler, gemeinsam
S3 Außentemp.Fühler
S4 Vorlauftemp.Fühler, Heizkreis 1
S5 Rücklauftemp.Fühler, Heizkreis 1
S6 Behältertemp.Fühler, Warmwasser
S8 Universeller Eingang (z.B.Raumtemp.)
S9 Universeller Eingang
S1 muß zur ordnungsgemäßen Funktion des Heizkreises und Warmwasserkreises
installiert sein.
S4 muß zur ordnungsgemäßen Funktion des Heizkreises installiert sein
S6 muß zur ordnungsgemäßen Funktion des Warmwasserkreises installiert sein
S3 muß zur ordnungsgemäßen Funktion der Witterungsführung des Heizkreises
installiert sein.
BC-HM
ECL 2000
M1
M2
P1
P2
P3
VI.74.J2.03 © Danfoss 01/00
Ventilantrieb, gemeinsam
Ventilantrieb, Heizkreis 1
Umwälzpumpe, Heizkreis 1
Ladepumpe, Warmwasser
Umwälzpumpe, Warmwasser
