Alternative Heizkreise, Anlagentyp 10A

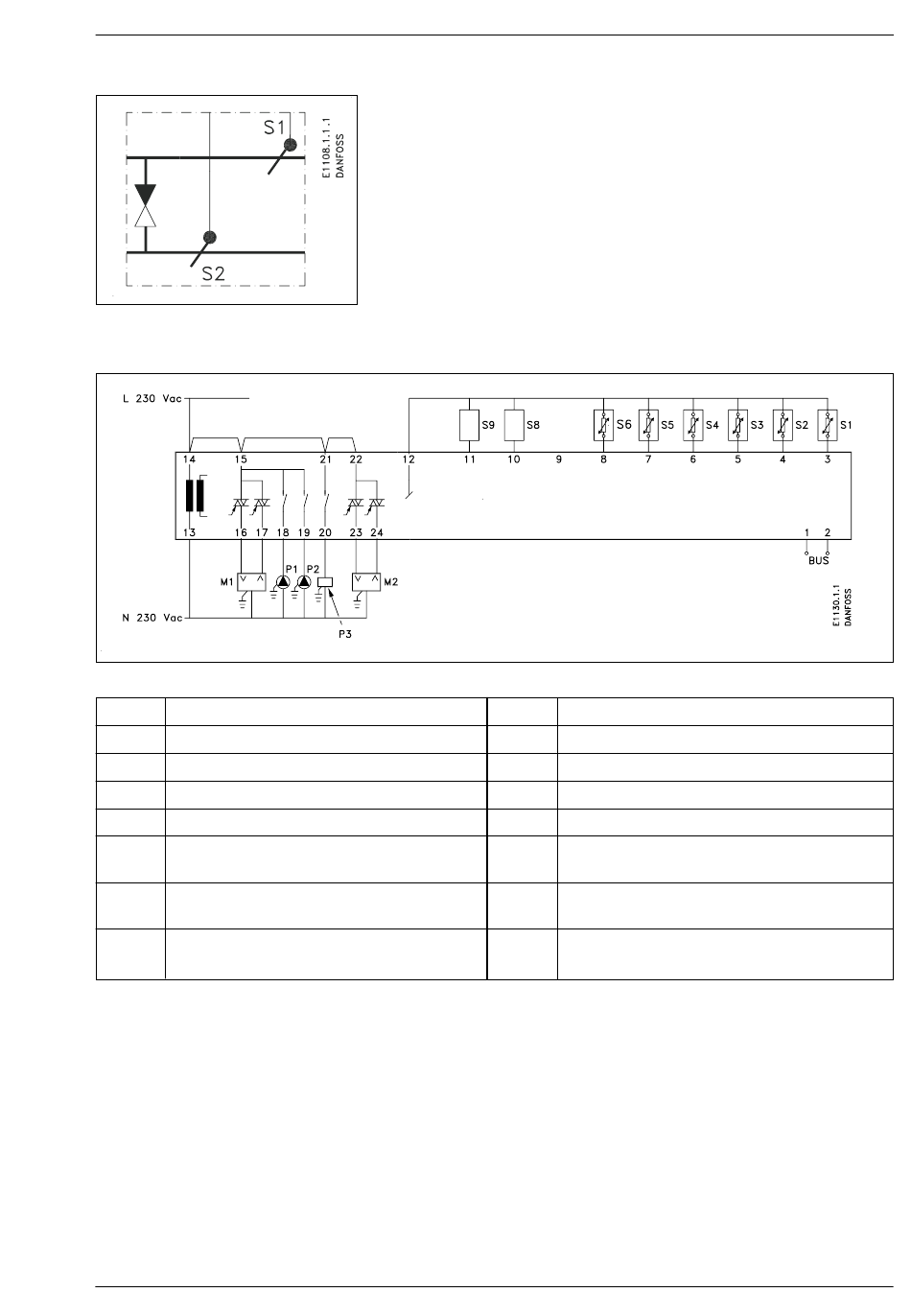

Elektrischer Anschluß
S1
Vorlauftemp.Fühler, Heizkreis 1
S2
Rücklauftemp.Fühler, Heizkreis 1
S3
Außentemp.Fühler
S4
Vorlauftemp.Fühler, Heizkreis 2
S5
Rücklauftemp.Fühler, Heizkreis 2
S6
Behältertemp.Fühler, Warmwasser
S8
Universeller Eingang (z.B.
Raumtemp. Heizkreis 1)
S9
Universeller Eingang (z.B.
Raumtemp. Heizkreis 2)
S1 muß zur ordnungsgemäßen Funktion von Heizkreis 1 installiert sein.
S4 muß zur ordnungsgemäßen Funktion von Heizkreis 2 installiert sein.
S6 muß zur ordnungsgemäßen Funktion des Warmwasserkreises installiert sein.
S3 muß zur ordnungsgemäßen Funktion der Witterungsführung der Heizkreise
installiert sein.
BC-HM
ECL 2000
M1
M2
P1
P2
P3
VI.74.J2.03 © Danfoss 01/00
Ventilantrieb, Heizkreis 1
Ventilantrieb, Heizkreis 2
Umwälzpumpe, Heizkreis 1
Umwälzpumpe, Heizkreis 2
10A: On/Off-Ventil, Warmwasser
10B: Pumpe, Warmwasser
Anlagentyp 10
