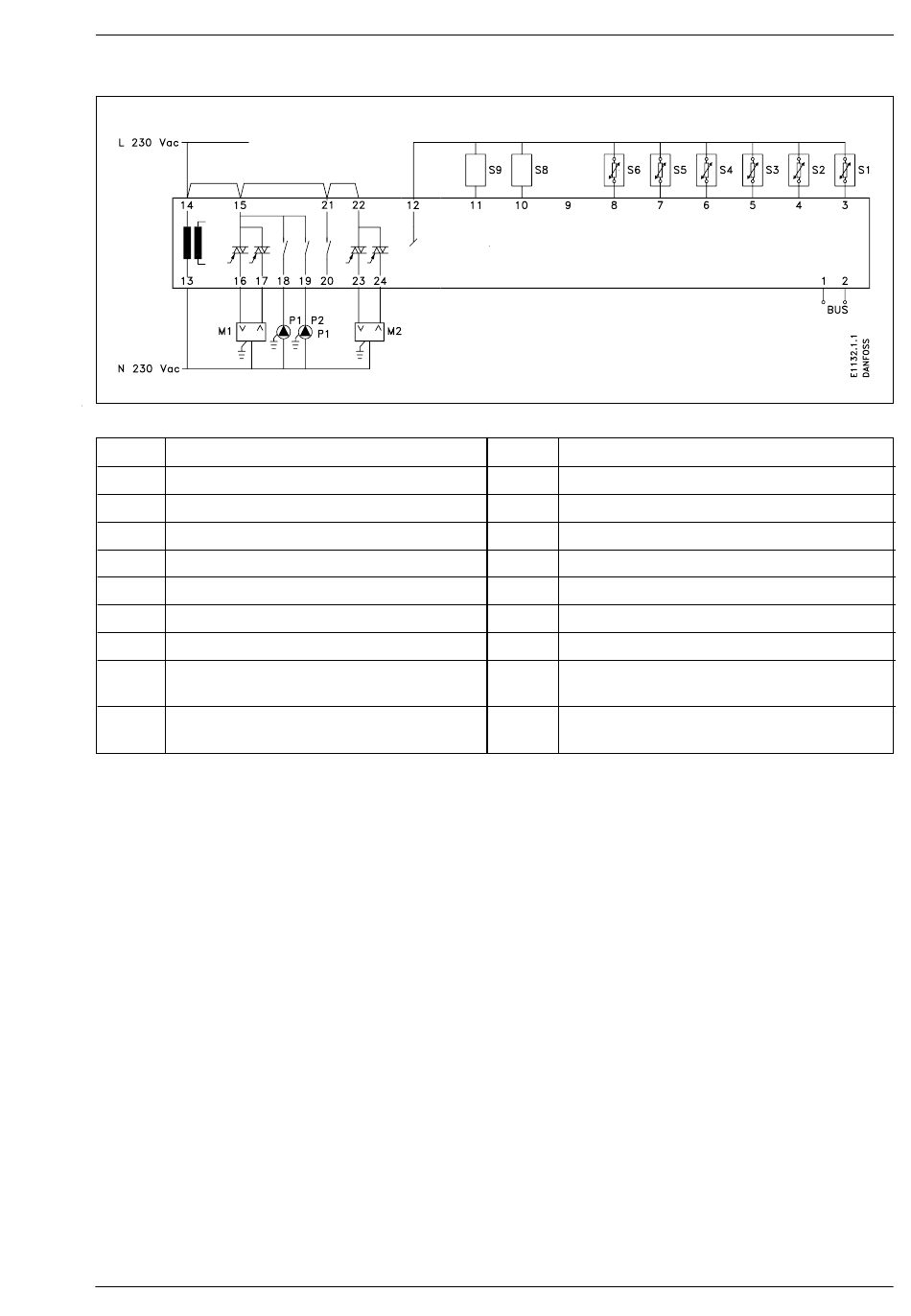

Elektrischer Anschluß
S1
Vorlauftemp.Fühler, Heizkreis 1
S2
Rücklauftemp.Fühler, Heizkreis 1
S3
Außentemp.Fühler, Heizkreis 1 (+2)
S4
Vorlauftemp.Fühler, Heizkreis 2
S5
Rücklauftemp.Fühler, Heizkreis 2
S6
Außentemp.Fühler, Heizkreis 2
S8
Universeller Eingang (z.B.
Raumtemp. Heizkreis 1)
S9
Universeller Eingang (z.B.
Raumtemp. Heizkreis 2)
S1muß zur ordnungsgemäßen Funktion von Heizkreis 1 installiert sein.
S4muß zur ordnungsgemäßen Funktion von Heizkreis 2 installiert sein.
S3muß zur ordnungsgemäßen Funktion der Witterungsführung der Heizkreise
installiert sein.
S6muß zur separaten Witterungsführung von Heizkreis 2 installiert sein. Ist S6 nicht
installiert, erfolgt die Witterungsführung von Heizkreis 2 gemäß der von S3
gemessenen Außentemperatur.
BC-HM
ECL 2000
M1
M2
P1
P2
P3
VI.74.J2.03 © Danfoss 01/00
Ventilantrieb, Heizkreis 1
Ventilantrieb, Heizkreis 2
Umwälzpumpe, Heizkreis 1
Umwälzpumpe, Heizkreis 2
Als Zeitschalterausgang anwendbar
Anlagentyp 9
