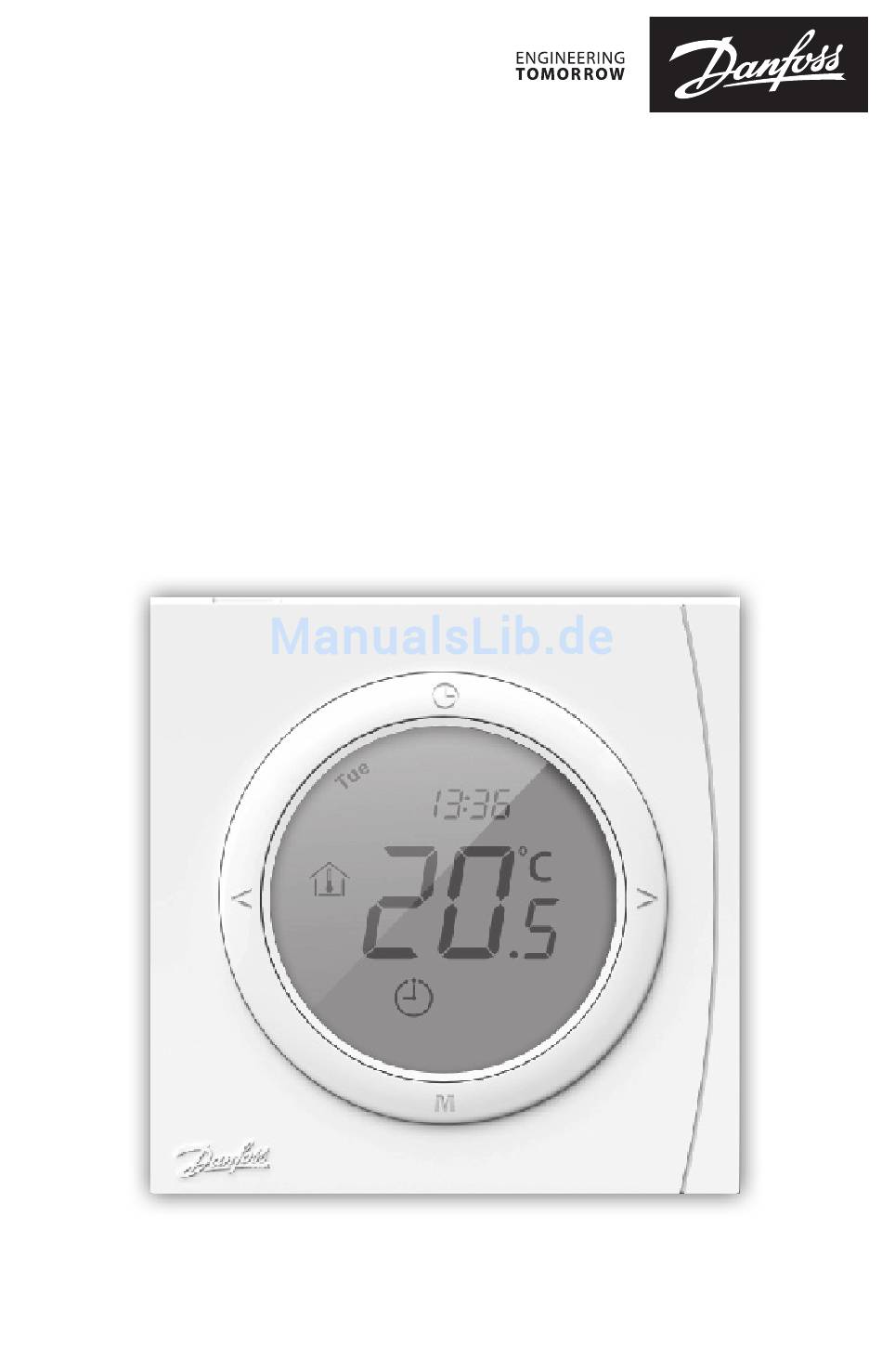

- Seite 1 Installationsanleitung Danfoss ECtemp Next Plus Intelligenter elektronischer Timer-Thermostat electricheating.danfoss.com...
-
Seite 2: Inhaltsverzeichnis
Danfoss ECtemp Next Plus Inhaltsverzeichnis Anleitung � � � � � � � � � � � � � � � � � � � � � � � � 3 Technische Spezifikation....3 Sicherheitshinweise . -
Seite 3: Anleitung
Danfoss ECtemp Next Plus Anleitung Der Danfoss ECtemp Next Plus ist ein elektronischer, pro- grammierbarer Timer-Thermostat zur Regelung elektrischer Fußboden-Heizelemente. Der Thermostat ist ausschließlich für die feste Installation bestimmt und kann sowohl für das direkte Heizen des gesamten Raums als auch für das Komfortheizen des Bodens verwendet werden. - Seite 4 Danfoss ECtemp Next Plus Umgebungstemperatur -10 °C bis +60 °C Frostschutztemperatur +5 bis +9 °C (werkseitig 5 °C) Regelbereich Raumtemperatur: 5-35 °C. Bodentemperatur: Max. 35 °C ist Standard. Fühlerausfallüberwachung Der Thermostat verfügt über einen eingebauten Überwa- chungskreis, der die Heizung ausschaltet, wenn der Fühler getrennt oder kurzgeschlossen wird.
-
Seite 5: Sicherheitshinweise
Danfoss ECtemp Next Plus für „Automatische elektrische Regel- und Steuergeräte für den Hausgebrauch und ähnliche Anwendungen“: • EN/IEC 60730-1 (allgemein) • EN/IEC 60730-2-9 (Thermostat) 1�2 Sicherheitshinweise Stellen Sie sicher, dass die Spannungsversorgung des Ther- mostaten vor der Installation unterbrochen ist. -
Seite 6: Montageanleitung
Danfoss ECtemp Next Plus Montageanleitung Beachten Sie folgende Einbauhinweise: Platzieren Sie den Thermostaten in geeigneter Höhe an der Wand (in der Regel 80-170 cm). Der Thermostat darf nicht in feuchten Räumen angebracht werden. Platzieren Sie ihn in diesem Fall in einem angrenzenden Raum und verwenden Sie ausschließlich den Bodenfühler. - Seite 7 Danfoss ECtemp Next Plus Hinweis: Ein Bodenfühler ermöglicht eine genauere Temperaturregelung und wird für alle Fußbodenhei- zungen empfohlen. In Verbindung mit Holzböden ist die Verwendung eines Bodenfühlers vorge- schrieben, um das Risiko einer Überhitzung des Fußbodens zu verringern. • Platzieren Sie den Bodenfühler in einem Leerrohr an einer passenden Stelle, wo dieser weder direktem Sonnenlicht noch Zugluft ausgesetzt ist.
-
Seite 8: Symbole
Danfoss ECtemp Next Plus Die Abschirmung des Heizbands muss über einen separa- ten Stecker mit dem Erdleiter des Stromkabels verbunden werden. Hinweis: Installieren Sie den Bodenfühler stets in einem Leerrohr im Boden. Symbole Die folgenden Symbole erscheinen in der Anzeige:... -
Seite 9: Einstellungen
Danfoss ECtemp Next Plus EIN-/ AUSSCHALTEN < < > < Einstellungen 4�1 EIN-/AUSSCHALTEN Thermostat ein-/ausschalten durch Drücken der Taste auf der Oberseite des Thermostaten. 4�2 Starteinstellungen Die Starteinstellungen müssen beim ersten Einschalten des Geräts vorgenommen werden: Halten Sie die Taste M 6 Sekunden lang gedrückt, um in den Modus zum Einstellen der Parameter zu gelangen. - Seite 10 Nehmen Sie alle gewünschten Einstellungen vor. Drücken Sie die Taste , die für diesen Zweck verfügbar ist, um das ECtemp Next Plus Einstellungsmenü zu verlassen. Nach einer Inaktivität von ca. 30 Sekunden wird das ECtemp Next Einstellungsmenü automatisch ausgeblendet. Die Ziffern zeigen die eingestellten Werte wie folgt an: Nr�...
-
Seite 11: Erweiterte Programmierbare Timerfunktion
Danfoss ECtemp Next Plus Optionen Timer-An- 01: 24h; 02: 12h zeige Optionen Raumtem- 01: Keine Anzeige aktuelle peratur-Anzeige bei Temperatur; Abschaltung 02: Anzeige aktuelle Temperatur * Es ist möglich, nur einen Raumfühler zu verwenden. Diese Option wird jedoch nicht empfohlen, da dadurch das Risiko der Bodenüberhitzung steigt. Siehe 4.9 Zur ausschließlichen Raumtemperaturregelung wechseln... - Seite 12 Danfoss ECtemp Next Plus P2: Sa, So werden nun ange- P1: Halten Sie gedrückt, um zeigt. folgende Tage anzuzeigen: Mo, Di, Mi, Do, Fr. P2, Ereignis 1: 1. Stellen Sie mit < oder > die P1, Ereignis 1: gewünschte Startzeit ein. 1. Stellen Sie mit < oder > die 2.
-
Seite 13: Temperatureinstellung
Danfoss ECtemp Next Plus rung ist lediglich vorübergehend und wird nur bis zur nächsten programmierten Einstellung beibehalten. Erstellt der Kunde kein eigenes Programm, übernimmt ein Standardprogramm die Timer-Steuerung: Ereignis 1 Ereignis 2 Ereignis 3 Ereignis 4 Tage Start- Temp� Start- Temp�... - Seite 14 Danfoss ECtemp Next Plus Es ist auch möglich, nur einen Temperaturfühler zu ver- wenden. Diese Option wird jedoch nicht empfohlen, da dadurch das Risiko der Bodenüberhitzung steigt. Informationen zur Erhöhung der maximalen Bodentempe- ratur und zum Modus zur ausschließlichen Raumtempera- turregelung sind in Punkten 4.9 und 4.10 zu finden.
-
Seite 15: Timereinstellung
Danfoss ECtemp Next Plus < 0,17 Für Fußbo- gem. EN 1307 34 ˚C denheizun- gen max. geeignete Teppichbo- denstärke 0,18 22 mm 450 bis 35 ˚C massive Tan- 650 kg/m³ nendielen 4�5 Timereinstellung Zur Einstellung der Uhrzeit und des Wochentags drücken Sie bitte Stellen Sie mit < oder > die Stunden ein. -
Seite 16: Abwesenheitsmodus
Danfoss ECtemp Next Plus Sie können die Sicherheitssperre durch erneutes gleichzei- tiges Drücken auf M und > wieder lösen. 4�7 Abwesenheitsmodus Drücken Sie auf M, um den Abwesenheitsmodus einzustel- erscheint in der Anzei- Änderung der gewünschten Temperatur im Abwesenheits- modus Drücken Sie <... -
Seite 17: Wechseln
Danfoss ECtemp Next Plus wechseln AUSSCHALTEN M und Timer ca. 10 Sekunden gleichzeitig gedrückt halten Wählen Sie die Funktion P08: Ausschließliche Raumtem- peraturregelung Wählen Sie die Einstellung 01: Aktivieren EINSCHALTEN M ca. 6 Sekunden gedrückt halten Wählen Sie Parametereinstellung P02: Temperaturre- gelungsmodus Wählen Sie den Einstellbereich 03:... -
Seite 18: Tabelle Zu 4.9 Zur Ausschließlichen Raumtempe
Danfoss ECtemp Next Plus EINSCHALTEN M 6 Sekunden gedrückt halten Wählen Sie P03 (Tabelle unter 4.2): Erhöhen Sie mithilfe von > die Bodentem- peraturbegren- zung auf über 35 °C 4�11 Tabelle zu 4�9 Zur ausschließlichen Raumtempe- raturregelung wechseln und 4�10 Erhöhung der maximalen Bodentemperaturbegrenzung auf 45 °C... -
Seite 19: Fehlercodes
Danfoss ECtemp Next Plus Max. 5-35 ˚C (Eingeschal- Raumtempe- tet in Temperaturre- 35 ˚C ratur- Begren- gelungsmodus 02) zung Min. 5-35 ˚C (Eingeschal- Raumtempe- tet in Temperaturre- 5 ˚C ratur- Begren- gelungsmodus 02) zung Einstellung der Erwei- 01: Max. 35 ˚C, 02: terung des Max. 45 ˚C Bereichs für... -
Seite 20: Garantie
Danfoss ECtemp Next Plus Garantie YEAR WARRANTY Entsorgungsanweisungen Installationsanleitung... - Seite 21 Danfoss ECtemp Next Plus Installationsanleitung...
- Seite 22 Danfoss ECtemp Next Plus Installationsanleitung...
- Seite 23 Danfoss ECtemp Touch Danfoss A/S Elektrische Heizungssysteme Ulvehavevej 61 7100 Vejle Dänemark Telefon: +45 7488 8500 Fax: +45 7488 8501 http://electricheating.danfoss.com/ 0809xxxx & VIIOK202 Produced by Danfoss © 11/2017...
