MONTAGEANLEITUNG

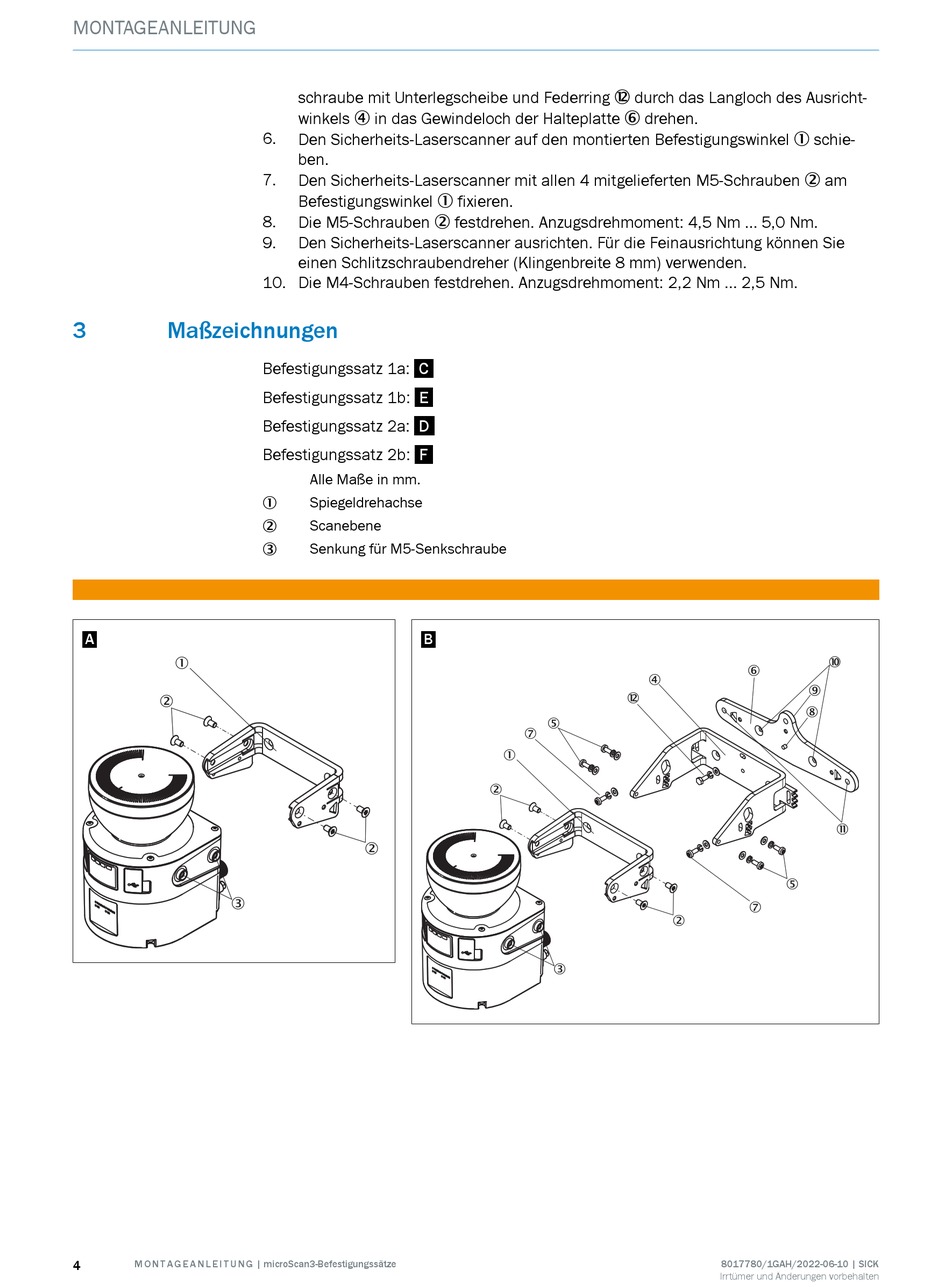

3 Maßzeichnungen
A
1
2
3
4 M O N T A G E A N L E I T U N G | microScan3-Befestigungssätze
schraube mit Unterlegscheibe und Federring á durch das Langloch des Ausricht‐
winkels 4 in das Gewindeloch der Halteplatte 6 drehen.
6.
Den Sicherheits-Laserscanner auf den montierten Befestigungswinkel 1 schie‐
ben.
7. Den Sicherheits-Laserscanner mit allen 4 mitgelieferten M5-Schrauben 2 am
Befestigungswinkel 1 fixieren.
8.
Die M5-Schrauben 2 festdrehen. Anzugsdrehmoment: 4,5 Nm ... 5,0 Nm.
9. Den Sicherheits-Laserscanner ausrichten. Für die Feinausrichtung können Sie
einen Schlitzschraubendreher (Klingenbreite 8 mm) verwenden.
10. Die M4-Schrauben festdrehen. Anzugsdrehmoment: 2,2 Nm ... 2,5 Nm.
Befestigungssatz 1a: C
Befestigungssatz 1b: E
Befestigungssatz 2a: D
Befestigungssatz 2b: F
Alle Maße in mm.
Spiegeldrehachse
1
Scanebene
2
Senkung für M5-Senkschraube
3
B
2
4
á
5
7
1
2
3
ß
6
9
8
à
5
7
2
