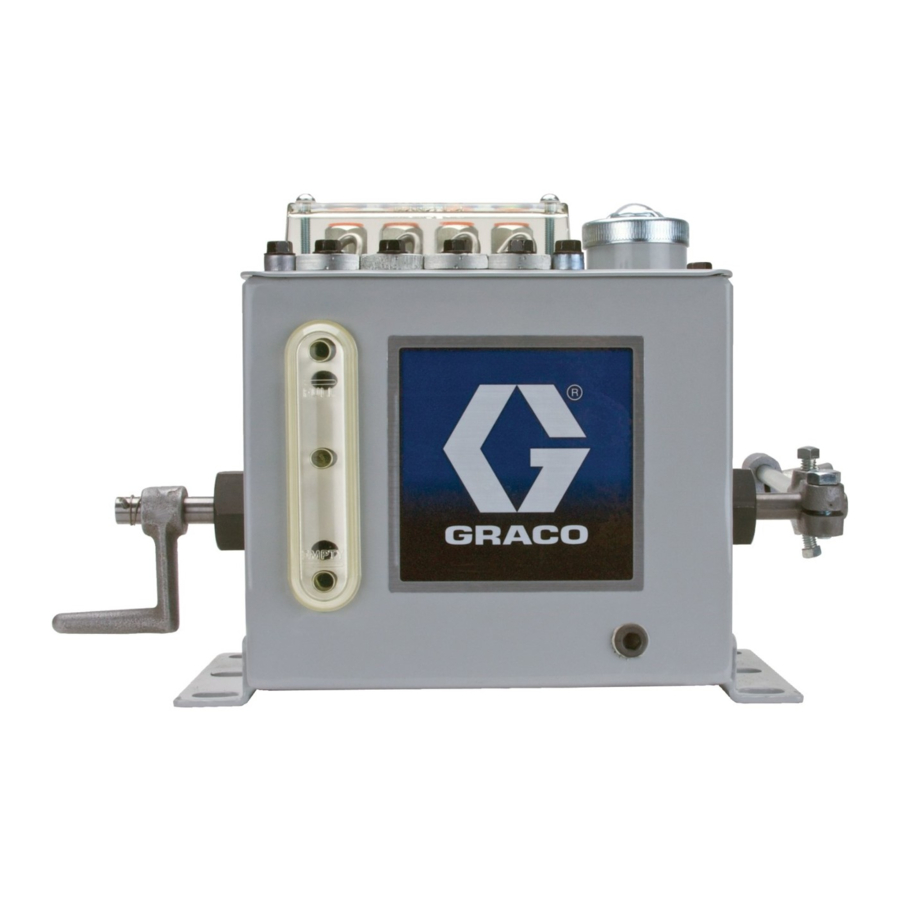

Graco 25 Handbuch

Modelle

Modellspezifikationen

† = Pumpe (Wählen Sie A oder B aus der Pumpentabelle unten).
# = Anzahl der Pumpen (Wählen Sie den Buchstaben aus der Pumpenmengentabelle unten)

Pumpentabelle (†)

1000 PSI (MPa/ bar) Maximaldruck

HINWEIS: Pumpenfördermenge basierend auf SAE30 Öl (SUS bei 100°F (37.78°C) bei Raumtemperatur.

Pumpenmenge (#)

Installation

Komponentenidentifikation

ABB. 1

Legende:

1. Sichtfensterabdeckung
2. Tropfrohr
3. Förderregler
4. Pumpenbefestigungsschrauben
5. Dosierkolben
6. Pumpenquerkopf
7. Einlassrohr
8. Einlasssieb

10. Sichtkammer
11. Auslasskolben (im oberen Totpunkt dargestellt)
12. Behälter
13. Handkurbel
14. Einfülldeckel

16. Antriebswelle

18. Schauglas
19. Auslassventil-Dosierkreis

Installation

Erdung

Das Gerät muss geerdet werden. Die Erdung reduziert das Risiko von statischer Elektrizität und elektrischem Schlag, indem sie einen Ableiter für den elektrischen Strom bei statischer Aufladung oder im Falle eines Kurzschlusses bereitstellt.

Installationsverfahren

HINWEIS: Die in den folgenden Anweisungen verwendeten Referenzbuchstaben beziehen sich auf die Teile- oder Komponentenidentifikation.
Der Schmierstoffgeber sollte stabil montiert und ausgerichtet werden, um die Antriebswelle mit der entsprechenden Hub- oder Drehbewegung zu verbinden. Diese Antriebsbewegung sollte über den Schmierstoffgeberantrieb die Schmierstoffgeber-Antriebswelle und die Handkurbelwelle zwischen 3 und 60 U/min betreiben. Pro Umdrehung der Handkurbelwelle, die eine Verlängerung der Antriebswelle ist, erfolgt ein Pumpenhub.

1. Wählen Sie eine Montagefläche, die die folgenden Anforderungen erfüllt:
   • Das Gewicht des Behälters und der Flüssigkeit bei voller Kapazität tragen kann.
     HINWEIS: Wenn möglich, an einer Oberfläche montieren, die wenig oder keine Vibrationen aufweist.
   • Einfachen Zugang zum Schmierstoffgeber zum Befüllen des Behälters und für regelmäßige Wartung ermöglicht.
   • Der Schmierstoffgeber muss über die Befestigungsschrauben geerdet werden.
2. Installieren Sie den Behälter (L) an der Montagefläche. Verwenden Sie das Montagediagramm, um die Position der Bohrlöcher zu bestimmen.
3. Führen Sie die Schrauben durch den Behälter und die Befestigungslöcher und ziehen Sie diese fest an.
4. Installieren Sie Schutzvorrichtungen um alle Antriebskomponenten.
5. Entfernen Sie den Einfülldeckel (A) und füllen Sie den Behälter mit neuer oder sauberer, gefilterter Flüssigkeit, bis diese den oberen Rand des Behälter-Schauglases erreicht.

Inbetriebnahme

HINWEIS: Die in den folgenden Anweisungen verwendeten Referenzbuchstaben beziehen sich auf die Komponentenidentifikation.

1. Für die erste Inbetriebnahme entlüften Sie die Pumpe, indem Sie die Schraube aus dem Auslass-Dosierkreis (S) (ABB. 2) entfernen und die kleine Kammer mit Öl füllen. Bringen Sie die Schraube wieder an und stellen Sie sicher, dass die Feder vertikal ausgerichtet ist.

2. Stellen Sie die Pumpe auf maximale Förderung ein, indem Sie den Förderregler (C) gegen den Uhrzeigersinn drehen, wie durch den Richtungspfeil (ABB. 2) angezeigt.
3. Betreiben Sie die Pumpen mit dieser Einstellung und entlüften Sie die Schmierleitungen am Endrückschlagventil, um eine vollständige Schmierung zu gewährleisten.

Förderratenregelung

Die korrekte Drehzahl der Antriebswelle wird aus den erforderlichen maximalen und minimalen Pumpenförderraten bestimmt.
Jede Pumpeneinheit wird unabhängig voneinander mittels des Förderreglers (C) reguliert. Wenn eine Pumpe korrekt auf ihre erforderliche Förderrate eingestellt ist, kann die Förderrate dennoch durch den Förderregler (C) erhöht oder verringert werden. In den meisten Fällen, aufgrund des großen Einstellbereichs der Pumpeneinheiten, gibt es einen erheblichen Spielraum bei der Auswahl der richtigen Antriebswellengeschwindigkeit.

• Drehen Sie den Förderregler (C) im Uhrzeigersinn, um die Förderung zu VERMINDERN.
• Drehen Sie den Förderregler (C) gegen den Uhrzeigersinn, um die Förderung zu ERHÖHEN.

Betrieb der Handkurbel

Die Handkurbel (M), die sich am Ende des Schmierstoffgebers befindet (ABB. 3), dient zum Starten oder zur momentanen Erhöhung der Schmierstoffzufuhr, während der Schmierstoffgeber in Betrieb ist. Sie betätigt alle Förderungen gleichzeitig, beeinflusst jedoch nicht die Förderregulierung.

Nachfüllen des Behälters

Entfernen Sie den Einfülldeckel (N) und füllen Sie den Behälter mit neuer oder sauberer, gefilterter Flüssigkeit, bis diese den oberen Rand des Behälter-Schauglases (R) erreicht.

Wartung

Druckentlastungsverfahren

Flüssigkeit unter Druck kann in die Haut injiziert werden und schwere Verletzungen verursachen. Um das Verletzungsrisiko durch Injektionen, spritzende Flüssigkeiten oder bewegliche Teile zu reduzieren, befolgen Sie das Druckentlastungsverfahren, wann immer Sie:

• angewiesen werden, den Druck zu entlasten,
• Systemgeräte prüfen, reinigen oder warten,

1. Schalten Sie die Stromversorgung zum Schmierstoffgeber aus.
2. Öffnen Sie alle Ablassventile im System.
3. Lassen Sie das Ablassventil geöffnet, bis Sie bereit sind, das System unter Druck zu setzen.
4. Wenn Sie vermuten, dass der Druck nach den vorhergehenden Schritten nicht vollständig entlastet ist, bedecken Sie die Schlauchendkupplung oder eine Armatur an der Flüssigkeitsleitung mit einem Lappen, lösen Sie dann die Kupplung oder Armatur langsam und lassen Sie den Druck allmählich entlasten. Lösen Sie anschließend das Teil vollständig.

Reinigung

Reinigen Sie den Schmierstoffgeber regelmäßig, um Verunreinigungen zu beseitigen, die in der Flüssigkeit aufgetreten sein könnten.

1. Schmierstoffgeber anhalten. Befolgen Sie das Druckentlastungsverfahren, bevor Sie Wartungsarbeiten durchführen.
2. Alle Pumpeneinheiten entfernen.
   1. Entfernen Sie den Druckleitungsanschluss und die Pumpenbefestigungsschrauben (D).

   2. Lösen Sie die angrenzenden Pumpenbefestigungsschrauben (D).
   3. Heben Sie das vordere Ende der Pumpe (das Ende mit der Förderregulierschraube) heraus, indem Sie es gleichzeitig nach vorne und oben ziehen. Dadurch kann die Gabel oder der Querkopf die Antriebswelle freigeben, und die Pumpe kann herausgenommen werden.

3. Reinigen Sie Pumpen und Behälter durch Eintauchen und Bürsten in einem Reinigungslösungsmittel.
4. Reinigen Sie alle Schmierleitungen und Rückschlagventile gründlich.

Wiederzusammenbau

1. Bevor Sie die Pumpe ersetzen, positionieren Sie die Gabel so weit wie möglich nach unten.

2. Installieren Sie die Pumpe, indem Sie zuerst das hintere Ende der Pumpe (das Ende ohne die Förderregulierschraube) in den Behälter einführen.

3. Verbinden Sie die Druckleitung mit dem Pumpenauslass.
4. Installieren Sie die Pumpenbefestigungsschrauben (D) und ziehen Sie die Schrauben mit einem Schraubenschlüssel fest an.
5. Füllen Sie den Behälter und entlüften Sie die Schmierleitungen am Endrückschlagventil, um eine vollständige Schmierung zu gewährleisten, bevor Sie das Gerät wieder in Betrieb nehmen.

Fehlerbehebung

Teile

Pos.	Teile-Nr.	Beschreibung	Menge
7	562949	PUMPE, Baugruppe, 0.187 Durchmesser M25	1
	562950	PUMPE, Baugruppe, 0.312 Durchmesser M25	1
8		SCHRAUBE, 1/4-20X.75 Sechskant	2
9		SCHRAUBEN (1-4 Pumpen)	12
		SCHRAUBEN (5-8 Pumpen)	20
		SCHRAUBEN (9-12 Pumpen)	30
		SCHRAUBEN (13-16 Pumpen)	38
		SCHRAUBEN (17-20 Pumpen)	48
10	557171	ABDECKUNG, Öl, Loch	1
11	557149	SIEB, Filter	1
12		STOPFEN, Trockendichtung, 1/4 NPTF	1
13	563923	SATZ, Schauglas mit Dichtung und Muttern	1
16	556690	SCHAUGLAS (4 Einspeisungen) (1-4 Pumpen)	1
	556694	SCHAUGLAS (8 Einspeisungen) (5-8 Pumpen)	1
	556692	SCHAUGLAS (6 Einspeisungen) (9-12 Pumpen)	2
	556694	SCHAUGLAS (8 Einspeisungen) (13-16 Pumpen)	2
	556692	SCHAUGLAS (6 Einspeisungen) (17-20 Pumpen)	2
	556694	SCHAUGLAS (8 Einspeisungen) (17-20 Pumpen)	1
17	556723	DICHTUNG, Schauglas, 4 FD (1-4 Pumpen)	1
	556725	DICHTUNG, Schauglas, 8 FD (5-8 Pumpen)	1
	556724	DICHTUNG, Schauglas, 6 FD (9-12 Pumpen)	2
	556725	DICHTUNG, Schauglas, 8 FD (13-16 Pumpen)	2
	556724	DICHTUNG, Schauglas, 6 FD (17-20 Pumpen)	2
	556725	DICHTUNG, Schauglas, 8 FD (17-20 Pumpen)	1
18	555744	SCHEIBE (1-4 Pumpen)	2
		SCHEIBE (5-8 Pumpen)	2
		SCHEIBE (9-12 Pumpen)	4
		SCHEIBE (13-16 Pumpen)	4
		SCHEIBE (17-20 Pumpen)	6
19		SCHRAUBE, #10-32 x 1.50 (1-4 Pumpen)	2
		SCHRAUBE, #10-32 x 1.50 (5-8 Pumpen)	2
		SCHRAUBE, #10-32 x 1.50 (9-12 Pumpen)	4
		SCHRAUBE, #10-32 x 1.50(13-16 Pumpen)	4
		SCHRAUBE, #10-32 x 1.50(17-20 Pumpen)	6
20	557035	PLATTE, Schauglas	2
21a		RECHTE SEITE Direktantrieb Rotations-	1
21b		LINKE SEITE Direktantrieb Rotations-	1
22		ETIKETT, Name, Seriennummer	1
23		ETIKETT, Ölregulierung	1
24		ETIKETT, Identifizierung	1
27	557037	PLATTE, Schauglas (1-4 Pumpen)	0
		PLATTE, Schauglas (5-8 Pumpen)	0
		PLATTE, Schauglas (9-12 Pumpen)	1
		PLATTE, Schauglas (13-16 Pumpen)	1
		PLATTE, Schauglas (17-20 Pumpen)	2
31	557036	PLATTE, Blind - Für Mengen siehe "Blank Plate Quantity" (Blindplattenmenge)	-
69	16G243	ETIKETT, Sicherheitshinweis	1

Ersatz-Gefahren- und Warnschilder, Anhänger und Karten sind kostenlos erhältlich.

Blindplattenmenge

Basierend auf der Anzahl der Pumpen
(Die Code-Spalte bezieht sich auf die Pumpenanzahl)

Technische Daten

♦ Alle Verdrängungen basieren auf SAE30-Öl: SSU bei 100°F (37,78°C) bei Raumtemperatur.
* Ungefähre Viskositäten = SAE 10 = 200 SSU bei 100°F (37,78°C); 600 W = 2000 SSU bei 100°F (37,78°C).

Abmessungen

Die folgenden Warnhinweise gelten für die Einrichtung, Verwendung, Erdung, Wartung und Reparatur dieses Geräts. Das Ausrufezeichen-Symbol weist auf eine allgemeine Warnung hin, und die Gefahrensymbole beziehen sich auf verfahrensspezifische Risiken. Wenn diese Symbole im Hauptteil dieses Handbuchs erscheinen, beziehen Sie sich auf diese Warnhinweise. Produktspezifische Gefahrensymbole und Warnhinweise, die in diesem Abschnitt nicht behandelt werden, können gegebenenfalls im gesamten Handbuch erscheinen.

BRAND- UND EXPLOSIONSGEFAHR Wenn brennbare Flüssigkeiten im Arbeitsbereich vorhanden sind, wie Benzin und Scheibenwaschflüssigkeit, beachten Sie, dass brennbare Dämpfe sich entzünden oder explodieren können. Um Brände und Explosionen zu vermeiden: Gerät nur in gut belüftetem Bereich verwenden. Alle Zündquellen beseitigen, wie Zigaretten und tragbare elektrische Lampen. Arbeitsbereich frei von Schmutz halten, einschließlich Lumpen und verschütteter oder offener Behälter mit Lösungsmittel und Benzin. Netzkabel nicht ein- oder ausstecken und Lichter nicht ein- oder ausschalten, wenn brennbare Dämpfe vorhanden sind. Alle Geräte im Arbeitsbereich erden. Nur geerdete Schläuche verwenden. Bei statischer Funkenbildung oder wenn Sie einen Schlag spüren, Betrieb sofort einstellen. Gerät nicht verwenden, bevor Sie das Problem identifiziert und behoben haben. Einen funktionsfähigen Feuerlöscher im Arbeitsbereich bereithalten.

HAUTINJEKTIONSGEFAHR Hochdruckflüssigkeit aus der Dosiervorrichtung, Schlauchlecks oder geborstene Komponenten durchdringen die Haut. Dies mag wie ein einfacher Schnitt aussehen, ist aber eine schwere Verletzung, die zu einer Amputation führen kann. Sofortige chirurgische Behandlung einholen. Dosiervorrichtung nicht auf Personen oder Körperteile richten. Hand nicht über den Flüssigkeitsauslass halten. Lecks nicht mit der Hand, dem Körper, Handschuh oder Lappen stoppen oder ablenken. Befolgen Sie das Verfahren zur Druckentlastung, wenn Sie die Ausgabe beenden und bevor Sie das Gerät reinigen, prüfen oder warten. Alle Flüssigkeitsanschlüsse vor Inbetriebnahme des Geräts festziehen. Schläuche und Kupplungen täglich prüfen. Abgenutzte oder beschädigte Teile sofort ersetzen.

	GEFAHR DURCH UNSACHGEMÄSSE VERWENDUNG DES GERÄTS Unsachgemäße Verwendung kann zum Tod oder zu schweren Verletzungen führen. Gerät nicht bedienen, wenn Sie müde sind oder unter dem Einfluss von Drogen oder Alkohol stehen. Den maximalen Arbeitsdruck oder die Temperaturbewertung des am niedrigsten bewerteten Systembauteils nicht überschreiten. Siehe Technische Daten in allen Gerätehandbüchern. Flüssigkeiten und Lösungsmittel verwenden, die mit den medienberührten Teilen des Geräts kompatibel sind. Siehe Technische Daten in allen Gerätehandbüchern. Lesen Sie die Warnhinweise des Flüssigkeits- und Lösungsmittelherstellers. Für vollständige Informationen zu Ihrem Material fordern Sie das Sicherheitsdatenblatt (MSDS) beim Händler oder Verkäufer an. Den Arbeitsbereich nicht verlassen, während das Gerät eingeschaltet oder unter Druck steht. Schalten Sie alle Geräte aus und befolgen Sie das Verfahren zur Druckentlastung, wenn das Gerät nicht verwendet wird. Gerät täglich prüfen. Abgenutzte oder beschädigte Teile sofort nur durch Original-Ersatzteile des Herstellers ersetzen. Gerät nicht verändern oder modifizieren. Gerät nur für den vorgesehenen Zweck verwenden. Für Informationen kontaktieren Sie Ihren Händler. Schläuche und Kabel von Verkehrsbereichen, scharfen Kanten, beweglichen Teilen und heißen Oberflächen fernhalten. Schläuche nicht knicken oder überbiegen und Schläuche nicht zum Ziehen von Geräten verwenden. Kinder und Tiere vom Arbeitsbereich fernhalten. Alle geltenden Sicherheitsvorschriften einhalten.
	GEFAHR DURCH BEWEGLICHE TEILE Bewegliche Teile können Finger und andere Körperteile einklemmen, schneiden oder abtrennen. Von beweglichen Teilen fernhalten. Gerät nicht mit entfernten Schutzvorrichtungen oder Abdeckungen betreiben. Unter Druck stehende Geräte können ohne Vorwarnung starten. Bevor Sie Geräte prüfen, bewegen oder warten, befolgen Sie das Verfahren zur Druckentlastung und trennen Sie alle Stromquellen.
	VERFANGUNGSGEFAHR Sich drehende Teile können schwere Verletzungen verursachen. Von beweglichen Teilen fernhalten. Gerät nicht mit entfernten Schutzvorrichtungen oder Abdeckungen betreiben. Keine weite Kleidung, Schmuck oder langes Haar tragen, während das Gerät betrieben wird. Gerät kann ohne Vorwarnung starten. Bevor Sie Geräte prüfen, bewegen oder warten, befolgen Sie das Verfahren zur Druckentlastung und trennen Sie alle Stromquellen.
	PERSÖNLICHE SCHUTZAUSRÜSTUNG Sie müssen geeignete Schutzausrüstung tragen, wenn Sie das Gerät bedienen, warten oder sich im Betriebsbereich des Geräts aufhalten, um sich vor schweren Verletzungen, einschließlich Augenverletzungen, Gehörverlust, Einatmen giftiger Dämpfe und Verbrennungen zu schützen. Diese Ausrüstung umfasst, ist aber nicht beschränkt auf: Schutzbrille und Gehörschutz. Atemschutzmasken, Schutzkleidung und Handschuhe, wie vom Flüssigkeits- und Lösungsmittelhersteller empfohlen.
