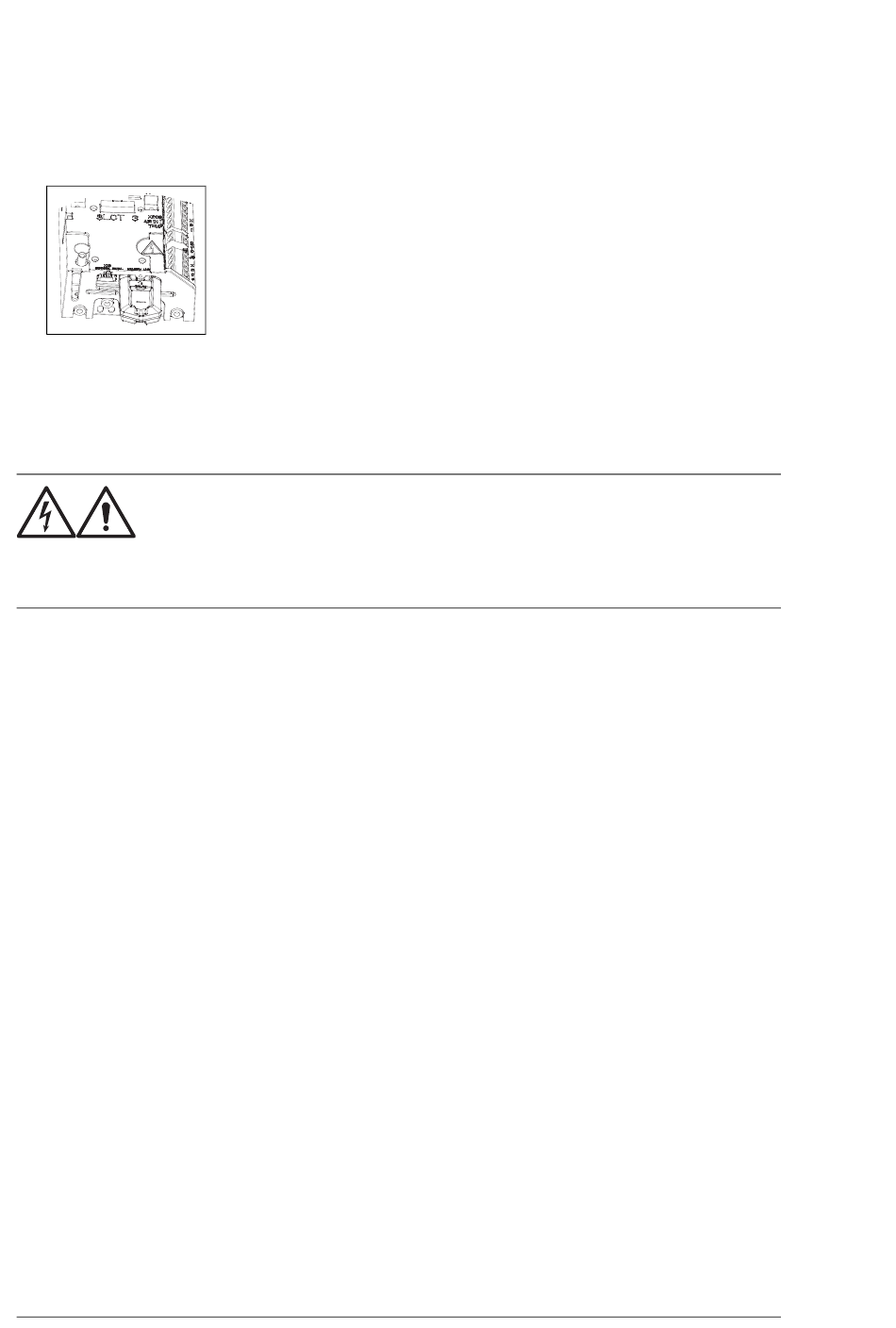

200 Wartung
1. Stoppen Sie den Frequenzumrichter und führen Sie die in Abschnitt
Sicherheitsanweisungen für die elektrische Installation (Seite 18)
durch, bevor Sie mit den Arbeiten beginnen.
2. Ziehen Sie die Halterung der Memory Unit nach vorne.
R10, R11
3. Nehmen Sie die Einheit heraus.
4. Das Einsetzen der Memory Unit erfolgt in umgekehrter Reihenfolge.

Austausch der Batterie der Regelungseinheit ZCU-14

￭
WARNUNG!
Befolgen Sie die Sicherheitsanweisungen. Die Nichtbeachtung der
Vorschriften kann zu Verletzungen und tödlichen Unfällen führen oder
Schäden an den Geräten verursachen. Elektrische Arbeiten dürfen nur
von Fachpersonal durchgeführt werden.
1. Stoppen Sie den Frequenzumrichter und führen Sie die in Abschnitt
Sicherheitsanweisungen für die elektrische Installation (Seite 18)
durch, bevor Sie mit den Arbeiten beginnen.
2. Die M4×8 (T20) Schrauben an den Enden der Regelungseinheit entfernen.
3. Um die Batterie sehen zu können, Klemmenblock XD2D entfernen.
4. Den Rand der Abdeckung der Regelungseinheit auf der Seite mit den
E/A-Klemmenblöcken vorsichtig anheben.
5. Die Batterie vorsichtig aus dem Batteriehalter nehmen.
6. Eine neue CR2032 Batterie vorsichtig in den Batteriehalter einsetzen.
7. Die Abdeckung der Regelungseinheit schließen.
8. Die M4×8 (T20) Schrauben festziehen.
9. Den XD2D Klemmenblock installieren.
beschriebenen Schritte
beschriebenen Schritte
