150 Regelungseinheiten des Frequenzumrichters
Ein geschirmtes verdrilltes Leiterpaar für die Datenübertragung und einen Leiter oder ein
anderes Leiterpaar für die Signalerde (Nennimpedanz 100 bis 165 Ohm z. B. Belden 9842)
für die Verdrahtung verwenden. Für eine optimale Störfestigkeit empfiehlt ABB qualitativ
hochwertige Kabel. Halten Sie das Kabel so kurz wie möglich. Vermeiden Sie unnötige
Schleifen und Parallelverläufe in der Nähe von Leistungskabeln wie z. B. Motorkabeln.

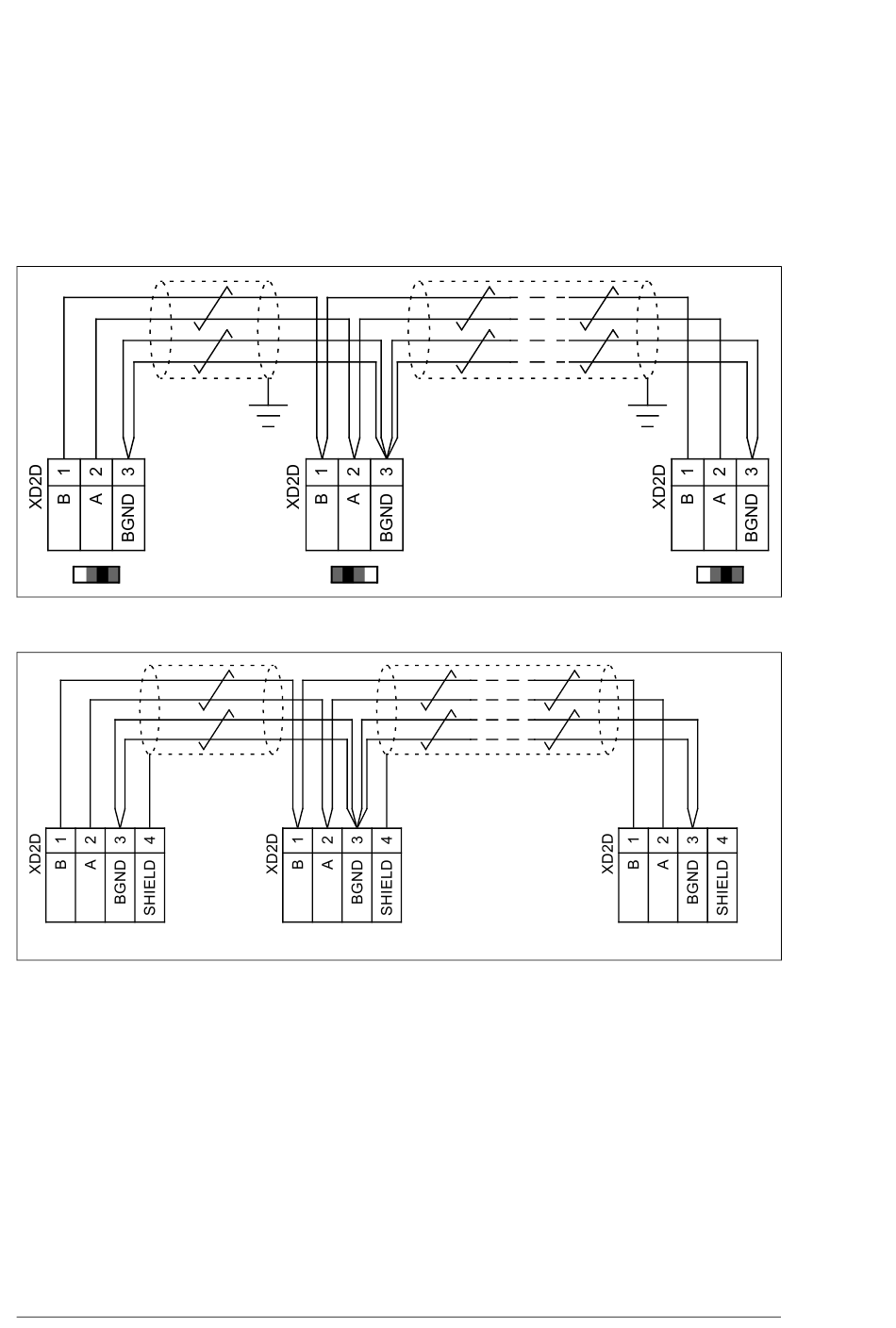

In der folgenden Abbildung ist die Verdrahtung zwischen den Regelungseinheiten dargestellt.
ZCU-12
J3
ZCU-14
Abschluss EIN
Sicher abgeschaltetes Drehmoment (XSTO)
■
Siehe Kapitel
Funktion "Sicher abgeschaltetes Drehmoment" (Seite
Hinweis: Der Eingang XSTO ist nur in der Wechselrichter-Regelungseinheit der Eingang
für die Funktion Sicher abgeschaltetes Drehmoment. Das Deaktivieren der Anschlüsse IN1
und/oder IN2 auf den anderen Einheiten (Einspeisung, DC/DC-Umrichter oder Bremseinheit)
stoppt zwar die Einspeiseeinheit, ist aber keine Sicherheitsfunktion.
Anschluss des Sicherheitsfunktionsmoduls FSO-xx (X12)
■
Siehe das Benutzerhandbuch des Moduls FSO-xx.
J3
Abschluss AUS
J3
Abschluss EIN
251).
