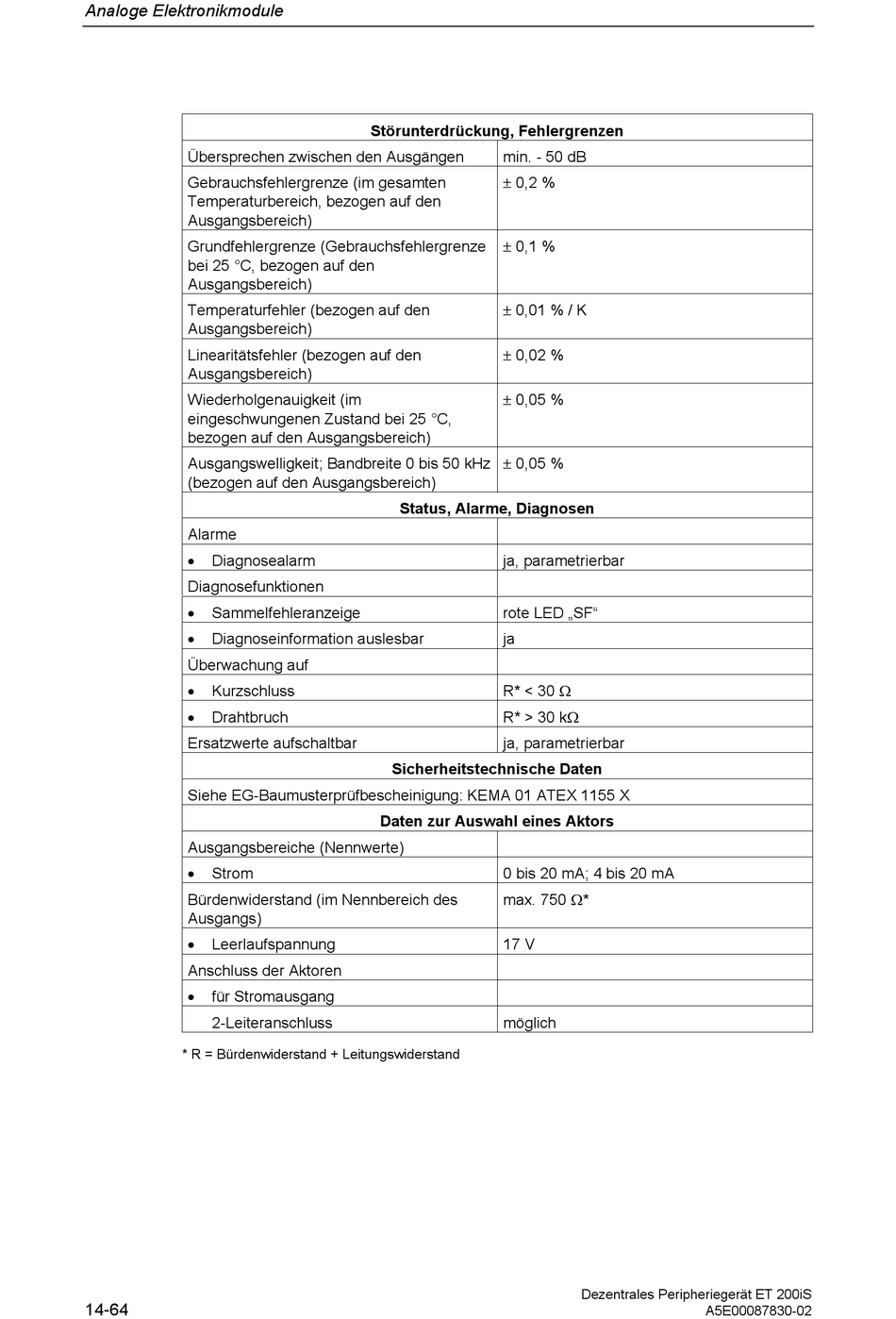

Analoge Elektronikmodule
Übersprechen zwischen den Ausgängen
Gebrauchsfehlergrenze (im gesamten
Temperaturbereich, bezogen auf den
Ausgangsbereich)
Grundfehlergrenze (Gebrauchsfehlergrenze
bei 25 °C, bezogen auf den
Ausgangsbereich)
Temperaturfehler (bezogen auf den
Ausgangsbereich)
Linearitätsfehler (bezogen auf den
Ausgangsbereich)
Wiederholgenauigkeit (im
eingeschwungenen Zustand bei 25 °C,
bezogen auf den Ausgangsbereich)
Ausgangswelligkeit; Bandbreite 0 bis 50 kHz
(bezogen auf den Ausgangsbereich)
Alarme
·
Diagnosealarm
Diagnosefunktionen
·
Sammelfehleranzeige
·
Diagnoseinformation auslesbar
Überwachung auf
·
Kurzschluss
·
Drahtbruch
Ersatzwerte aufschaltbar
Siehe EG-Baumusterprüfbescheinigung: KEMA 01 ATEX 1155 X
Ausgangsbereiche (Nennwerte)
·
Strom
Bürdenwiderstand (im Nennbereich des
Ausgangs)
·
Leerlaufspannung
Anschluss der Aktoren
·
für Stromausgang
2-Leiteranschluss
* R = Bürdenwiderstand + Leitungswiderstand
14-64
Störunterdrückung, Fehlergrenzen
min. - 50 dB
± 0,2 %
± 0,1 %
± 0,01 % / K
± 0,02 %
± 0,05 %
± 0,05 %
Status, Alarme, Diagnosen
ja, parametrierbar
rote LED „SF"
ja
R* < 30 W
R* > 30 kW
ja, parametrierbar
Sicherheitstechnische Daten
Daten zur Auswahl eines Aktors
0 bis 20 mA; 4 bis 20 mA
max. 750 W*
17 V
möglich
Dezentrales Peripheriegerät ET 200iS
A5E00087830-02
