Prinzipschaltbild
Klemmen für
Lastspannung
Potential-
ausgleich
Powerbus-
spannung zum
Weiterschleifen
(vorbereitet)

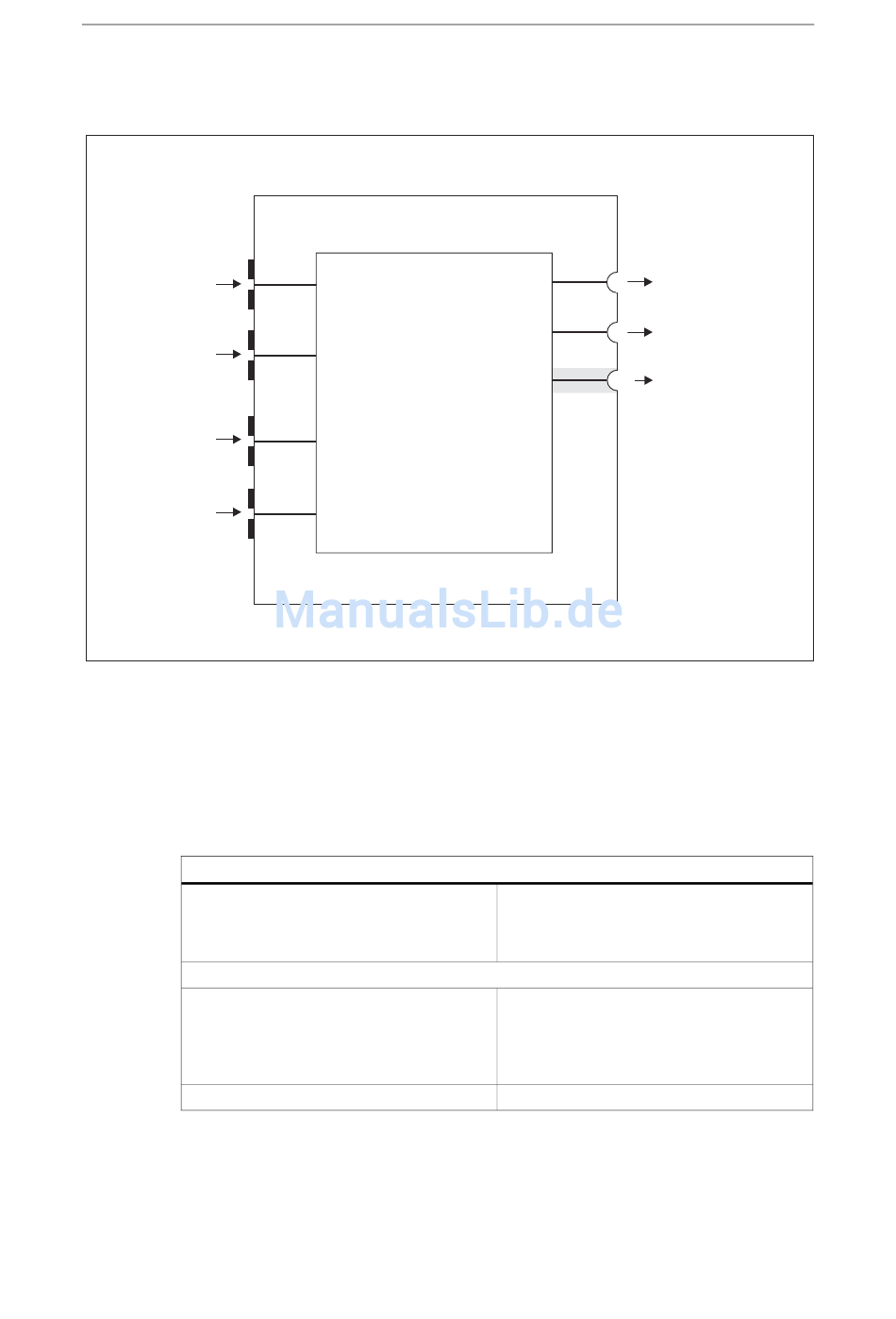

Bild 10-1
Prinzipschaltbild des Terminalmoduls TM-PS
Technische Daten
Tabelle 10-3 Technische Daten Terminalmodul für Stromversorgungsmodul TM-PS
Abmessung
B x H x T (mm)
Gewicht
Anzahl des Klemmen
Leitungsquerschnitt
* Beachten Sie die Verdrahtungsregeln. Siehe Kapitel Verdrahten.
Dezentrales Peripheriegerät ET 200iS
A5E00087830-02
Stromversorgungs-
modul PS
Maße und Gewicht
165 x 200 x 75
ca. 700 g
Baugruppenspezifische Daten
3 Lastspannung/ PA
3 Weiterschleifen der Lastspannung/ PA
2 Weiterschleifen Powerbus-Spannung
(vorbereitet)
0,5 bis 4 mm
Terminalmodule
Elektronik IM151-2/
Rückwandbus
Versorgung der
PROFIBUS-DP-
Ex i-Schnittstelle
Powerbus
2
*
10-3
