82 Elektrische Installation
￭
Einspeisekabel
Die Isolation des Einspeisekabels vor Anschluss des Frequenzumrichters prüfen; dabei
sind die örtlichen Vorschriften und Gesetze einzuhalten.
Auswahl des Einspeisetransformators
Die Einspeisemodule besitzen keine Eingangsdrosseln. Aus diesem Grund muss der
Einspeisetransformator entsprechend der Scheinleistung der Einspeiseeinheit dimensioniert
werden (S
) und die Impedanz des Einspeisetransformators muss zum Gleichrichter passen.
n
Die Transformator-Reaktanz X
des Transformators (S
n
betreffenden Einspeiseeinheit sein.
Auswahl der Leistungskabel
￭
AC-Eingangskabel
Die AC-Eingangsverkabelung muss (im Hinblick auf Länge und Querschnitt) bei allen parallel
geschalteten Einspeisemodulen identisch sein. Jedes Modul muss ein eigenes geschirmtes,
dreiadriges AC-Eingangskabel mit einer Mindestlänge von 5 m (16,4 ft) besitzen. So wird
eine einheitliche Belastung aller drei Eingangsphasen sichergestellt. Einadrige Kabel sind
nicht zulässig.
PE
PE
PE
￭
Typische Leistungskabelgrößen
In dieser Tabelle sind die Aluminium- und Kupferkabeltypen angegeben. Die
Kabeldimensionierung beruht auf max. 9 auf einer Kabelpritsche nebeneinander verlegten
Kabeln, drei leiterförmige Kabelpritschen übereinander, Umgebungstemperatur 30 °C
(EN 60204-1 und IEC 60364-5-52). Es wird der Korrekturfaktor K = 0.70 verwendet.
muss mindestens 4 % betragen und die Nennscheinleistung
k
) darf maximal 2 Mal größer als die Nennscheinleistung (S

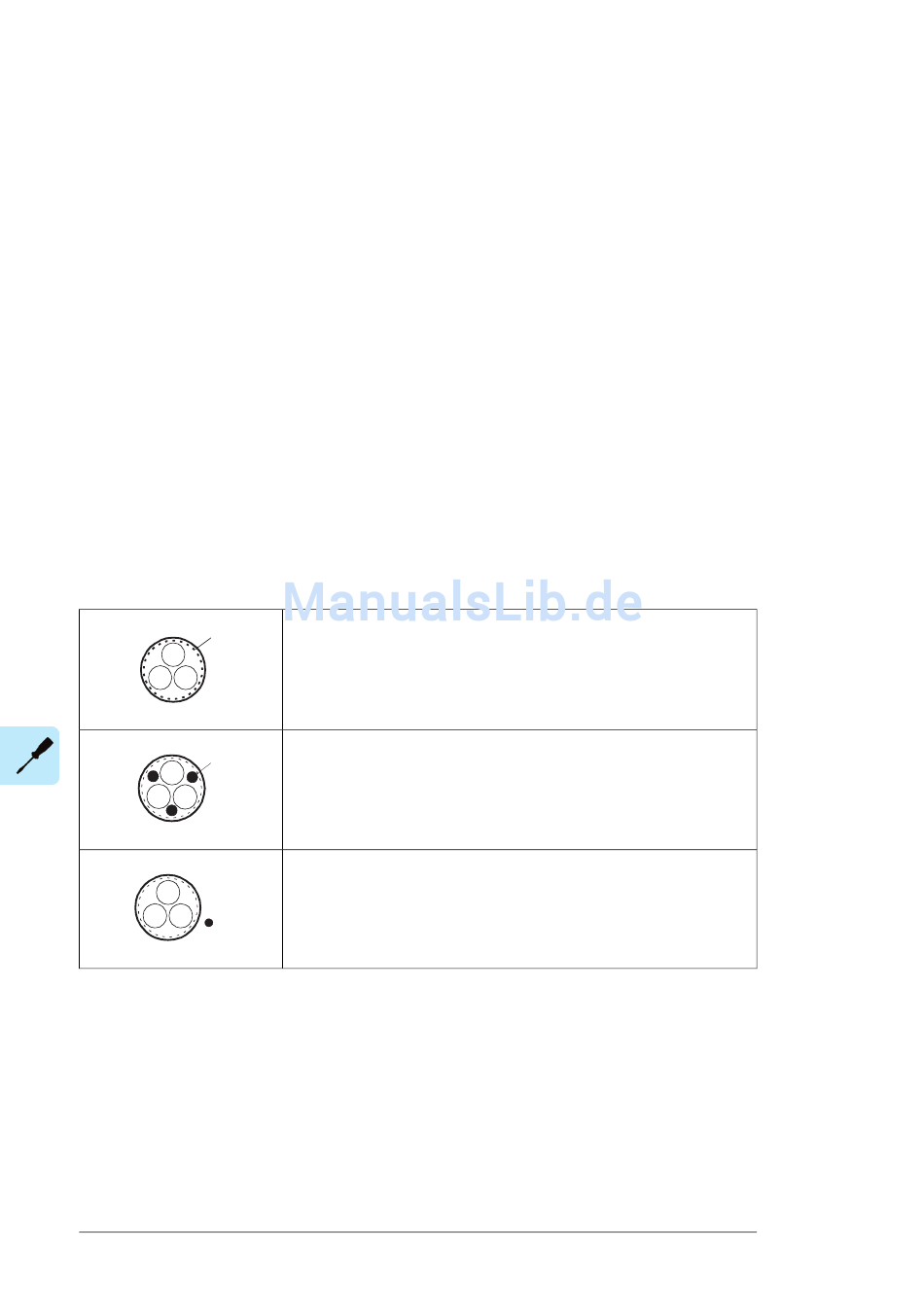

Symmetrisch geschirmtes Kabel mit Dreiphasenleitern und einem konzentri-
schen PE-Leiter als Schirm. Der Schirm muss den Anforderungen von IEC
61800-5-1 entsprechen. Informieren Sie sich über örtlichen elektrischen
Vorschriften und gesetzlichen Bestimmungen.
Symmetrisch geschirmtes Kabel mit drei Phasenleitern und symmetrisch
aufgebautem PE-Leiter sowie einem Schirm. Der PE-Leiter muss den Anfor-
derungen von IEC 61800-5-1 entsprechen.
Symmetrisch geschirmtes Kabel mit Dreiphasenleitern und einem konzentri-
schen PE-Leiter als Schirm. Wenn der Schirm die Anforderungen von IEC
61800-5-1 nicht erfüllt, ist ein separater PE-Leiter erforderlich.
) der
n
