Sicherungen
￭
AC-Sicherungen
AC-Sicherungstypen und Bestellcodes siehe Abschnitt
Montageort der AC-Sicherungen im Hauptstromkreis siehe Abschnitt
Übersichtsschaltbilder (Seite
136 Technical data
Abmessungen und Gewichte
Dimensions and weights
Die Abmessungen des Einspeisemoduls sind:
The dimensions of the supply module are:
•
Höhe 242 mm (9.53 in)
•
height 242 mm (9.53 in)
•
Tiefe 292,0 mm (11.50 in)
•
depth 292.0 mm (11.50 in)
•
Breite 170 mm (6.69 in)
•
width 170 mm (6.69 in)
•
•
Gewicht 12 kg (26.5 lb).
weight 12 kg (26.5 lb).
For the dimensional drawing, see
Maßzeichnungen siehe

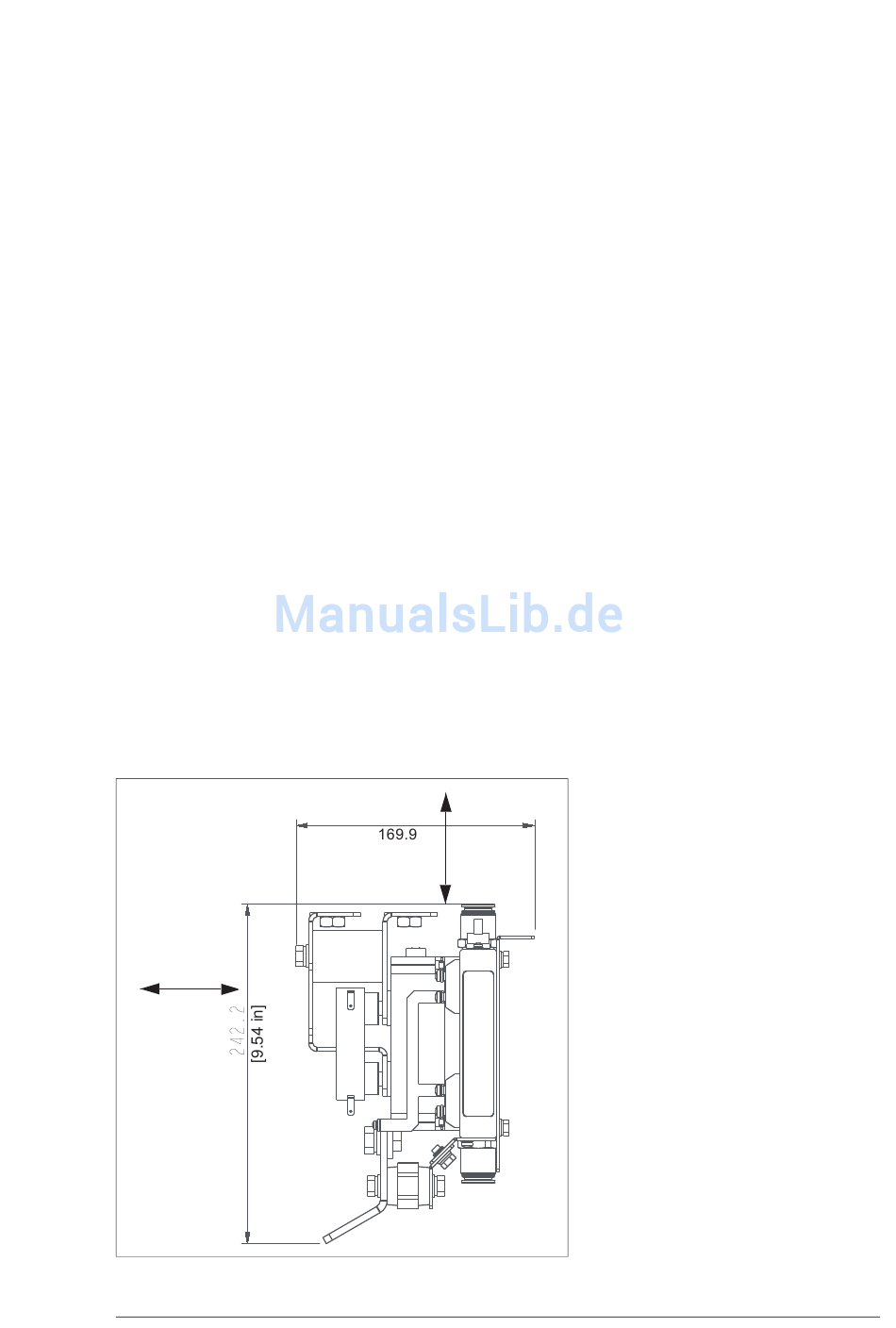

Free space requirements
Erforderliche Abstände
Leave 20 mm (0.79 in) free space in front of the module for smooth installation and to
Lassen Sie für eine bequeme Montage und einen ungehinderten Luftstrom einen Abstand
enable cooling air flow and also 30 mm (1.18 in) above the module for air flow.
von 20 mm (0,79 in) vor dem Modul und 30 mm (1.18 in) über dem Modul ebenfalls für
Leave also enough space for installing the pipes to the coolant connectors. For a reliable
einen ungehinderten Luftstrom.
connection, the end of the pipe entering the connector must be completely intact for a
Lassen Sie außerdem ausreichend Platz für die Verlegung der Rohrleitungen zu den
length of at least 5 cm (2").
Kühlmittelanschlüssen. Um einen zuverlässigen Anschluss sicherzustellen, muss das
For the free space requirements of the cabinet, see Cabinet design and construction
Rohrende, das in den Anschluss eingesteckt wird, auf einer Länge von mindestens 5 cm
instructions for ACS880 air-cooled and liquid-cooled multidrive modules
(2") völlig intakt sein.
(3AUA0000107668 [English]).
Erforderliche Abstände im Schrank Cabinet design and construction instructions for ACS880
air-cooled and liquid-cooled multidrive modules (3AUA0000107668 [Englisch]).
20 mm (0.79 in)
22).
Liquid-cooled D8D module
Flüssigkeitsgekühltes D8D Modul (Seite
[6.69 in]
30 mm (1.18 in)
Technische Daten 161
AC-Sicherungen (Seite
on page 154.
178).
142).
ACS880-304
