46 Schaltschrank-Konstruktion

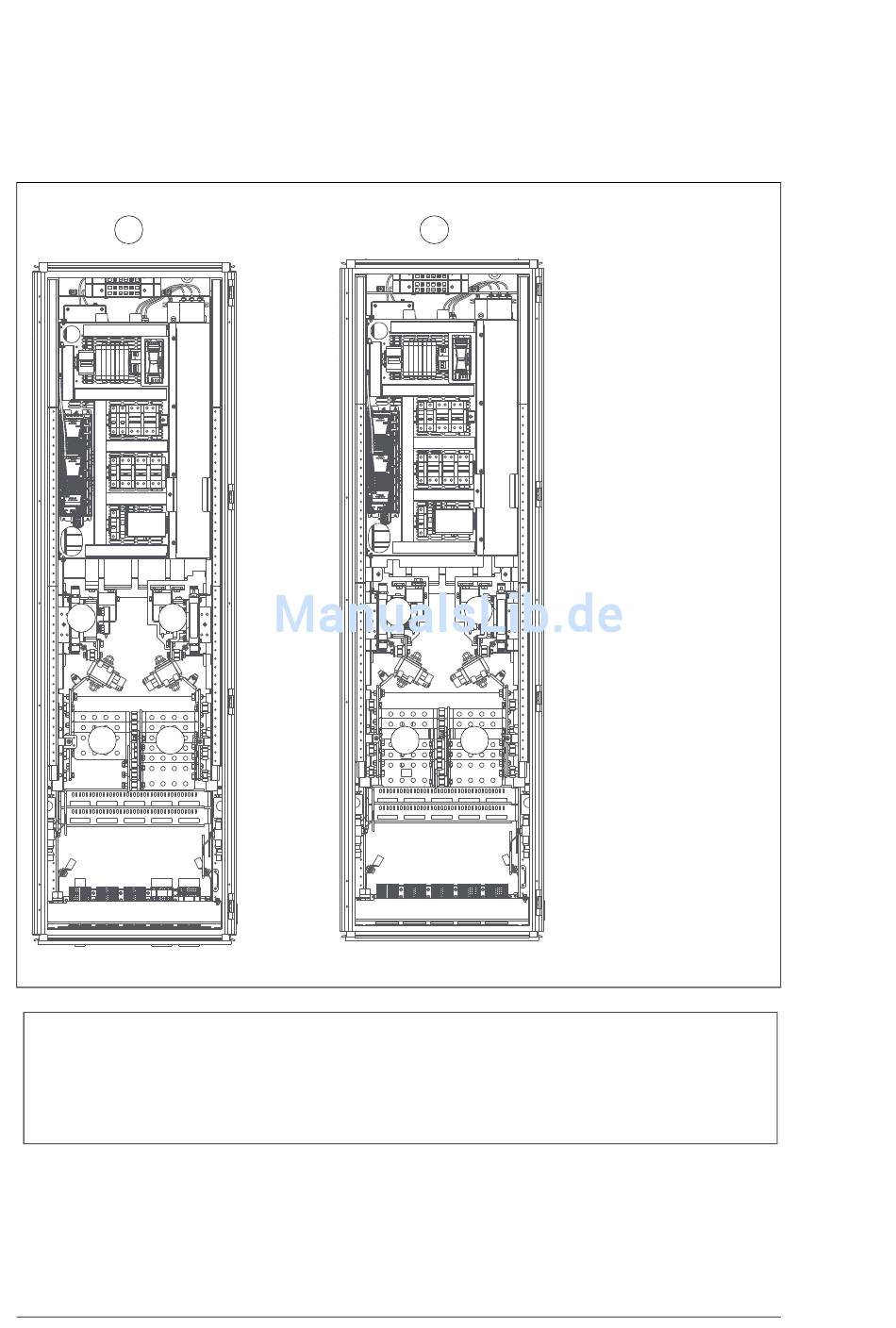

￭ Aufbauzeichnung von 3×D8D und 4×D8D Einheit in einem 600 mm
breiten Rittal TS 8 Schrank
3×D8D und 4×D8D mit geschlossenem Schwenkrahmen
1
3 4
5 5
Inhalt des Schaltschranks:
1. 3xD8D Einheit
2. 4xD8D Einheit
3. Ein D8D Modul
4. Zwei D8D Module (ein Modul hinter dem anderen)
5. AC-Eingangskabelanschlüsse
on page 41.
ACS880-304LC A019_3xD8D 4xD8D cabinet layout swing-out closed.pdf
Layout drawing of 2×D8D unit in 600 mm wide Rittal TS 8
2
4
4
5 5
