Reflexa Life Zip Reparaturanleitung Seite 2

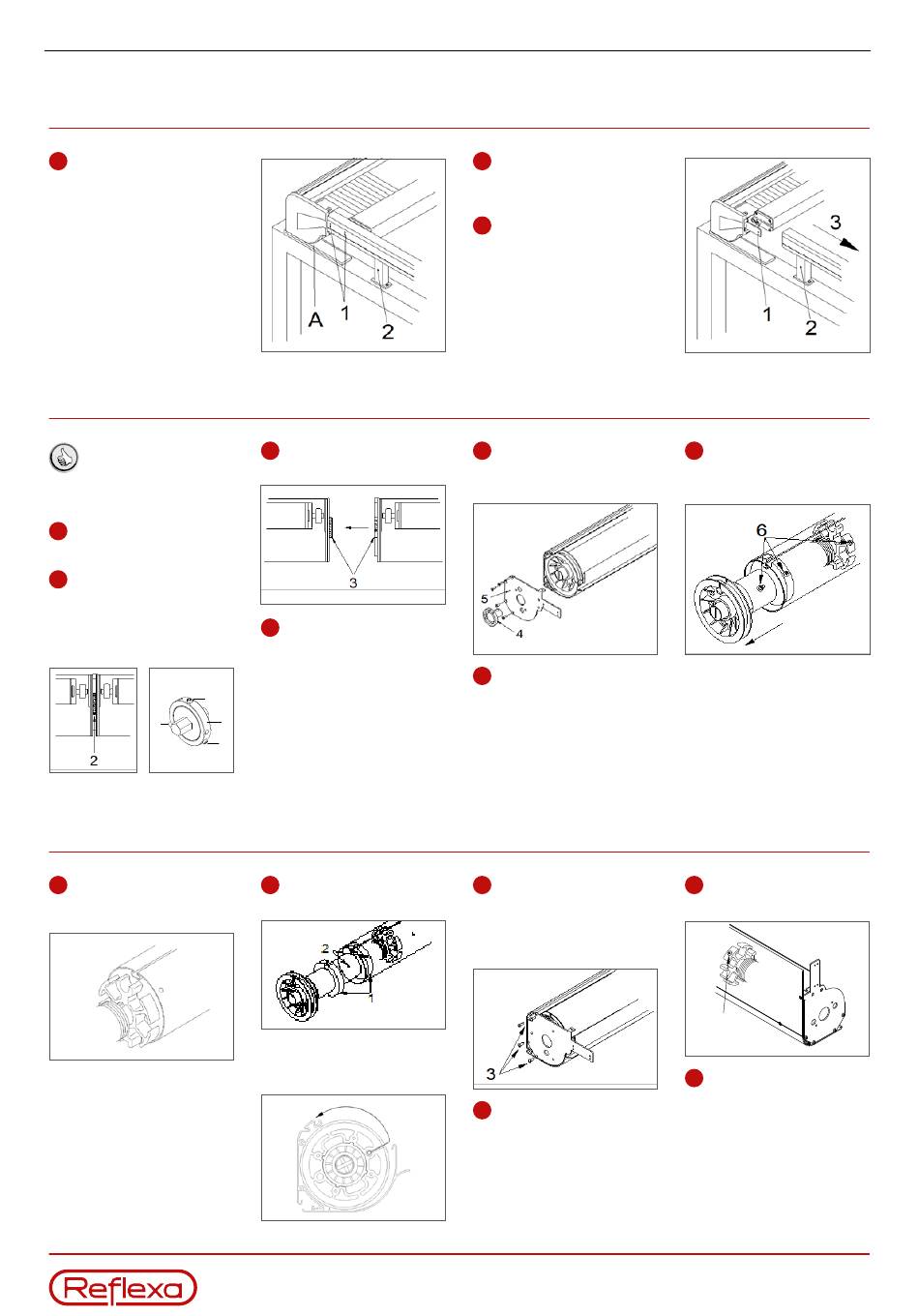

Reparaturanleitung Life Zip Federpaketwechsel Kupplungsseite
2 Demontage Führungsschienen
A
Markisenkasten mit
passender Unterlage wie z. B.
Holzbrett (A) so unterlegen, dass
Markisenkasten und Schienen auf
einer Höhe liegen.
3 Demontage defektes Federpaket
Das Federpaket ist stark
gefettet! Geben Sie es
nach der Demontage in
einen Beutel.
A
Motor an Montage- und Ein-
stellkabel anklemmen.
B
Die Gewindestifte (1) der
Verdrehkupplung (2) nach und
nach lockern, indem die
Tuchwelle immer bis zum
nächsten Gewindestift dreht.
1
1
4 Montage neues Federpaket
A
Eventuelle Verschmutzungen
wie Bohrspäne und Nietreste aus
der Tuchwelle beseitigen.
Die Feder des neuen Federpake-
tes gut einfetten.
Neues Federpaket seitlich in die
Tuchwelle schieben.
C
Markisenteile auseinander
ziehen (3).
D
Bespannung vorsichtig
abrollen lassen. Dabei beachten,
dass sich die Zugbänder nicht
ver heddern.
2
1
B
Laufring (1) in Tuchwelle ein-
schieben.
Durch die vorhandenen Löcher
(2) der Tuchwelle in die Mitte des
Laufrings bohren.
B
Verbindungsschrauben (1)
an den Innenseiten der Führungs-
schienen lösen.
C
Klemmschrauben (2) an den
Konsolen lösen, Schiene (3) vor-
sichtig soweit nach unten schie-
ben bis das Markisendach frei
liegt.
E
Verdrehkupplung (4)
heraus nehmen, Seitenlager (5)
ab schrauben.
F
Zugband von Gurt scheibe
herunternehmen, dabei mit­
zählen, wie oft es um die Wi­
ckelscheibe gewickelt ist.
C
Unter Beachtung der
Wickelrichtung Zugband wieder
auf die Gurtscheibe des
Federpaketes wickeln (vorher
mitgezählte Umwicklungen).
D
Seitenlager auf Federpaket
schieben. Seitenlager mit Feder-
paket bis zum Markisen kasten
schieben und festschrauben (3).
REFLEXA-WERKE Albrecht GmbH
Tel: 08224 999-0 | Fax: 08224 999-222
G
Nieten (6) aus Federpaket
herausbohren. Federpaket seitlich
aus Tuchwelle herausziehen.
E
Tuchwelle mit Mitnehmer-
stern vernieten (4).
Diese Unterlage unterliegt dem Urheberrecht. Vervielfältigung, Weitergabe an Dritte als auch jede Art der maschinellen Verarbeitung ist nur mit ausdrücklicher, schriftlicher Genehmigung der Firma Rödelbronn GmbH gestattet.
4
F
Seitenkappen aufstecken
(siehe Kapitel 3 Demontage de-
fektes Federpaket). Motor an
Montage- und Einstellkabel an-
klemmen. Bespannung vorsich-
tig aufrollen lassen, dabei dürfen
sich die Zugbänder nicht verhed-
dern. Verdrehkupplung wieder auf
Federpaket stecken.
