Maniement
•

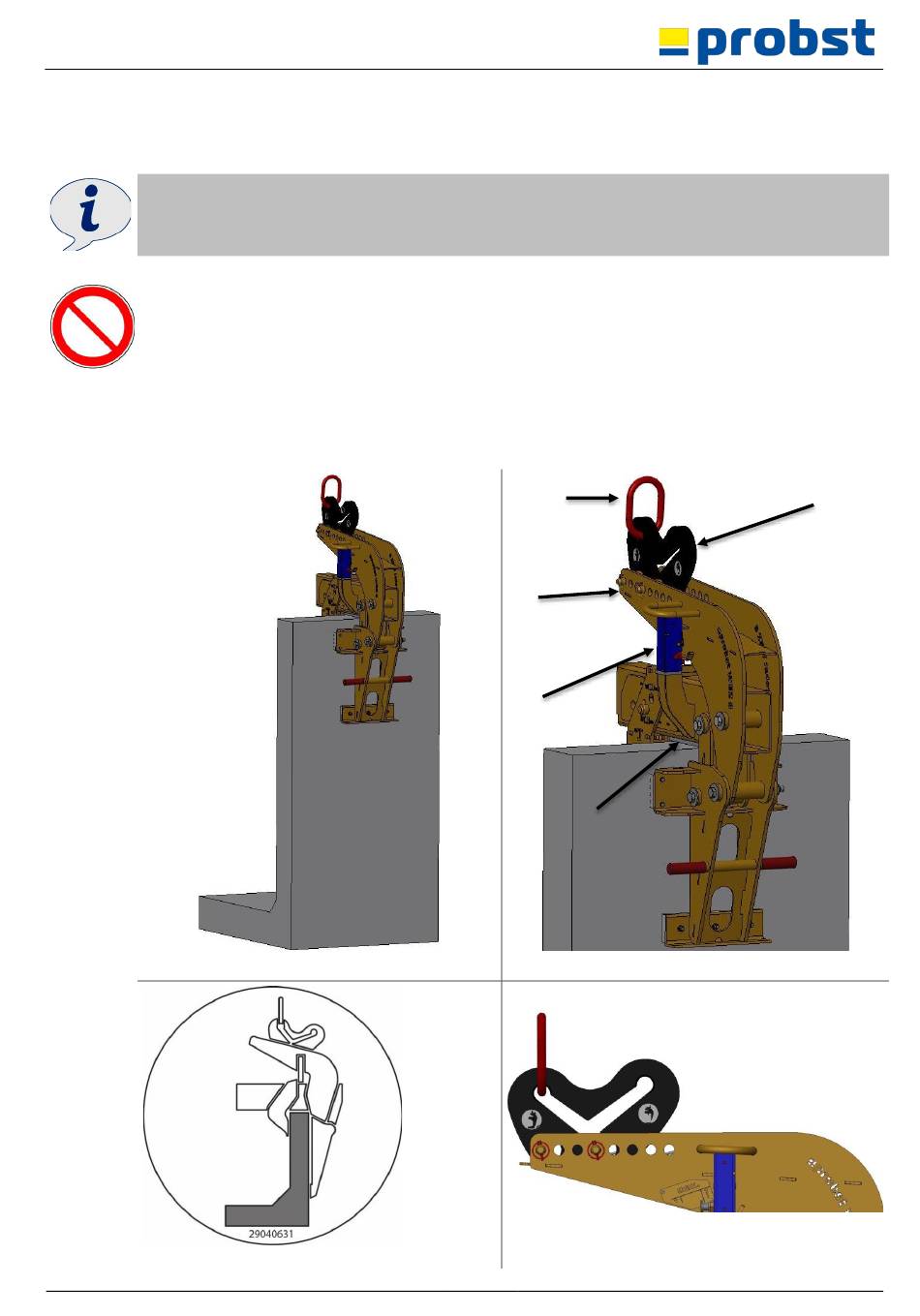

L'appareil (WEZ) est légèrement incliné. On place le profilé de soutien contre la surface extérieure
de la branche longue de la brique en L et on dépose l'appareil (WEZ 2) au milieu. → Image C
•
Lors du levage de la brique en L, celle-ci doit être inclinée de 10° maximum et la plaque d'appui
(8) doit reposer complètement sur l'objet à saisir (brique en L). → Figure D
•
IMPORTANT : Lors de l'opération de préhension, puis de levage et de transport/déplacement de
l'objet à saisir (pierre en L), l'anneau d'accrochage (1) doit se trouver dans la position avant
(figure E+E2 "levage de charge") de la patte de suspension (2) (→ figure D).
•
En fonction de la position, la patte de suspension (2) doit être déplacée dans une autre position en
changeant les deux axes enfichables (dans le bras porteur (3)).
•
De sorte que le produit à saisir soit suspendu presque verticalement lors du levage et du transport.
•
Le matériel de préhension soulevé (pierre en L) ne doit en aucun cas être suspendu à plus de 10°
d'inclinaison, sinon la charge pourrait tomber (danger de mort !) et l'appareil serait en outre
soumis à une charge inégale (→ risque de rupture !).
•
Après avoir déposé la charge, le dispositif de changement automatique se bloque
automatiquement. L'appareil (WEZ) peut alors être à nouveau soulevé. Après une nouvelle pose
sur le prochain objet à saisir, l'appareil se déverrouille de lui-même lorsque le bras porteur (3) est
déplacé complètement vers le bas.
Image E (Position Lasthub)
53100347 / 53100439
Image C
1
3
4
8
Image E2 (Position Lasthub)
22 / 29
2
Image D
