Généralités

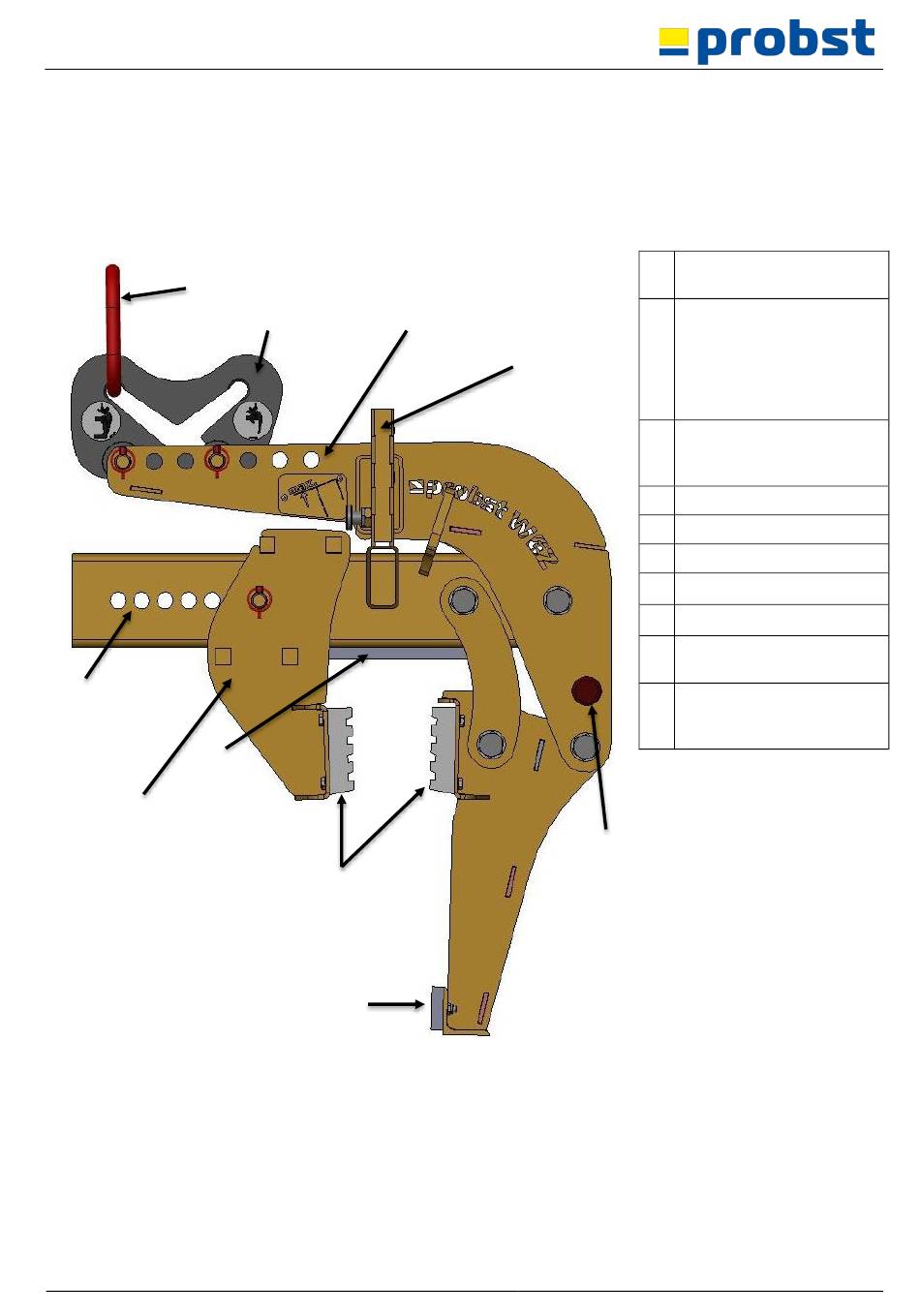

3.2 Vue d´ensemble et structure

3.2.1 WEZ-2

1
10
8
9
53100347 / 53100439
2
3
7
6
4
5
10 / 29
1 Anneau d'accrochage pour
crochet de grue
2 Suspension pour anneau
d'accrochage (avec
équilibrage du centre de
gravité et position
d'accrochage pour levage
à vide et en charge)
3 Bras porteur avec trous de
réglage pour l'équilibrage
du centre de gravité
4 Changement automatique
5 Poignée
6 Profilé de soutien
7 Mâchoires de préhension
8 Plaque d'appui
9 Mâchoires de préhension
(déplaçables)
10 Traverse avec trous de
réglage pour le réglage de
la zone de préhension
FR
