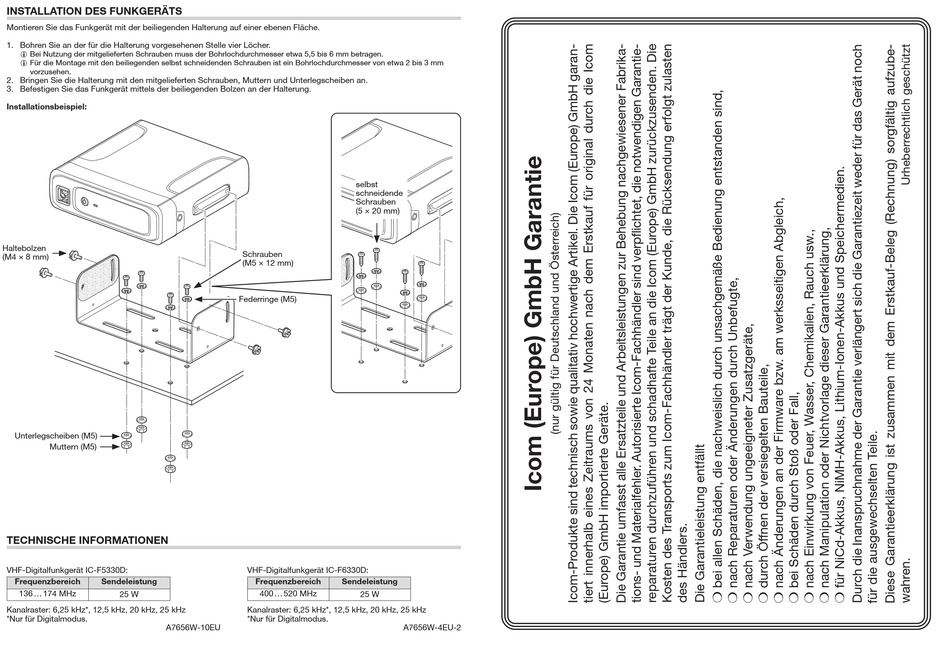

INSTALLATION DES FUNKGERÄTS
Montieren Sie das Funkgerät mit der beiliegenden Halterung auf einer ebenen Fläche.
1. Bohren Sie an der für die Halterung vorgesehenen Stelle vier Löcher.
L Bei Nutzung der mitgelieferten Schrauben muss der Bohrlochdurchmesser etwa 5,5 bis 6 mm betragen.
L Für die Montage mit den beiliegenden selbst schneidenden Schrauben ist ein Bohrlochdurchmesser von etwa 2 bis 3 mm
vorzusehen.
2. Bringen Sie die Halterung mit den mitgelieferten Schrauben, Muttern und Unterlegscheiben an.
3. Befestigen Sie das Funkgerät mittels der beiliegenden Bolzen an der Halterung.
Installationsbeispiel:
Haltebolzen
(M4 × 8 mm)
Unterlegscheiben (M5)
Muttern (M5)
TECHNISCHE INFORMATIONEN
VHF-Digitalfunkgerät IC-F5330D:
Frequenzbereich
Sendeleistung
136 ... 174 MHz
25 W
Kanalraster: 6,25 kHz*, 12,5 kHz, 20 kHz, 25 kHz
*Nur für Digitalmodus.
A7656W-10EU
selbst
schneidende
Schrauben
(5 × 20 mm)
Schrauben
(M5 × 12 mm)
Federringe (M5)
VHF-Digitalfunkgerät IC-F6330D:
Frequenzbereich
Sendeleistung
400 ... 520 MHz
25 W
Kanalraster: 6,25 kHz*, 12,5 kHz, 20 kHz, 25 kHz
*Nur für Digitalmodus.
A7656W-4EU-2
