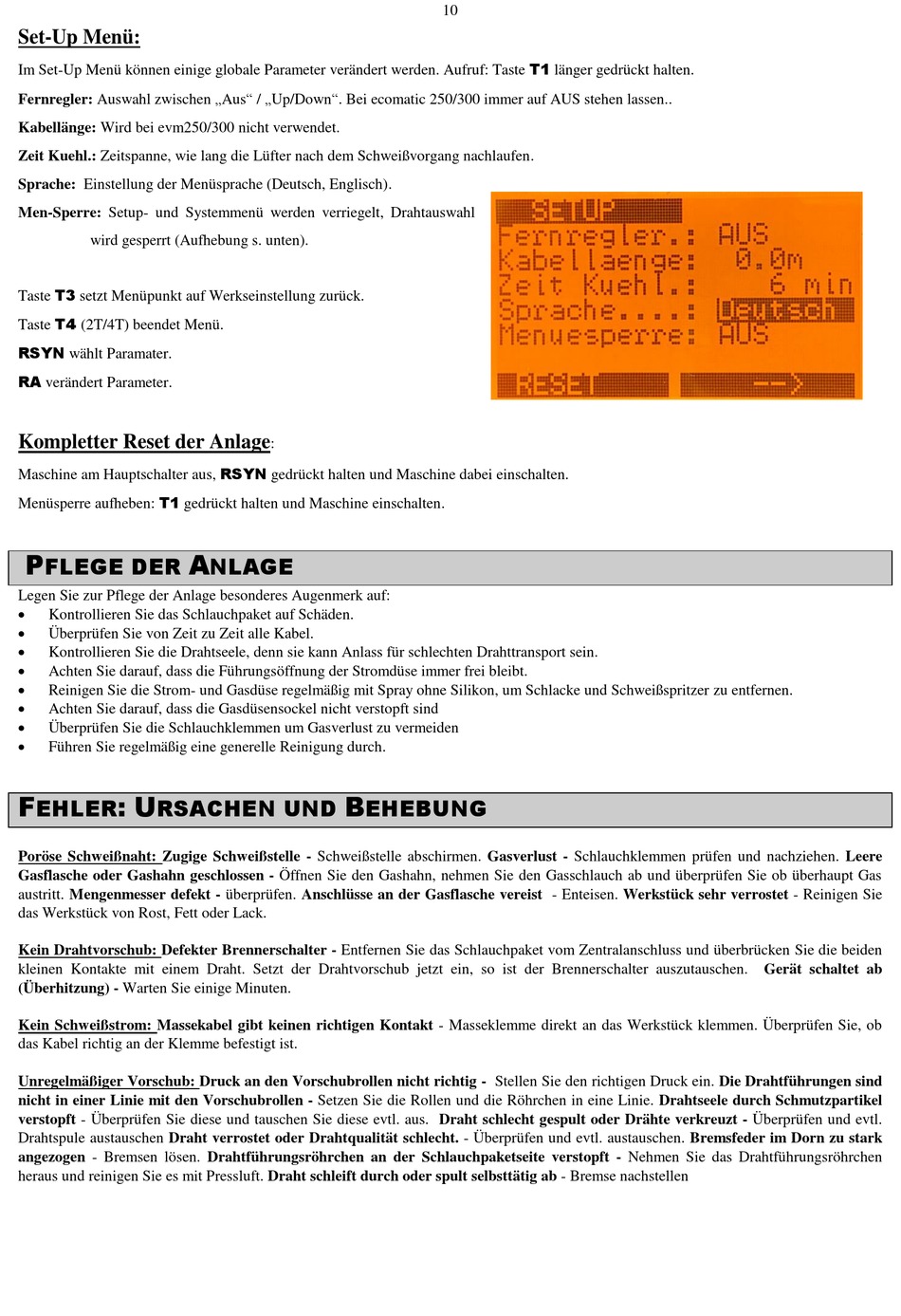

Set-Up Menü:
Im Set-Up Menü können einige globale Parameter verändert werden. Aufruf: Taste T1 länger gedrückt halten.
Fernregler: Auswahl zwischen „Aus" / „Up/Down". Bei ecomatic 250/300 immer auf AUS stehen lassen..
Kabellänge: Wird bei evm250/300 nicht verwendet.
Zeit Kuehl.: Zeitspanne, wie lang die Lüfter nach dem Schweißvorgang nachlaufen.
Sprache: Einstellung der Menüsprache (Deutsch, Englisch).
Men-Sperre: Setup- und Systemmenü werden verriegelt, Drahtauswahl
wird gesperrt (Aufhebung s. unten).
Taste T3 setzt Menüpunkt auf Werkseinstellung zurück.
Taste T4 (2T/4T) beendet Menü.
RSYN wählt Paramater.
RA verändert Parameter.
Kompletter Reset der Anlage
Maschine am Hauptschalter aus, RSYN gedrückt halten und Maschine dabei einschalten.
Menüsperre aufheben: T1 gedrückt halten und Maschine einschalten.
P
A
FLEGE DER
Legen Sie zur Pflege der Anlage besonderes Augenmerk auf:
Kontrollieren Sie das Schlauchpaket auf Schäden.
Überprüfen Sie von Zeit zu Zeit alle Kabel.
Kontrollieren Sie die Drahtseele, denn sie kann Anlass für schlechten Drahttransport sein.
Achten Sie darauf, dass die Führungsöffnung der Stromdüse immer frei bleibt.
Reinigen Sie die Strom- und Gasdüse regelmäßig mit Spray ohne Silikon, um Schlacke und Schweißspritzer zu entfernen.
Achten Sie darauf, dass die Gasdüsensockel nicht verstopft sind
Überprüfen Sie die Schlauchklemmen um Gasverlust zu vermeiden
Führen Sie regelmäßig eine generelle Reinigung durch.
F
: U
EHLER
RSACHEN UND
Poröse Schweißnaht: Zugige Schweißstelle - Schweißstelle abschirmen. Gasverlust - Schlauchklemmen prüfen und nachziehen. Leere
Gasflasche oder Gashahn geschlossen - Öffnen Sie den Gashahn, nehmen Sie den Gasschlauch ab und überprüfen Sie ob überhaupt Gas
austritt. Mengenmesser defekt - überprüfen. Anschlüsse an der Gasflasche vereist - Enteisen. Werkstück sehr verrostet - Reinigen Sie
das Werkstück von Rost, Fett oder Lack.
Kein Drahtvorschub: Defekter Brennerschalter - Entfernen Sie das Schlauchpaket vom Zentralanschluss und überbrücken Sie die beiden
kleinen Kontakte mit einem Draht. Setzt der Drahtvorschub jetzt ein, so ist der Brennerschalter auszutauschen.
(Überhitzung) - Warten Sie einige Minuten.
Kein Schweißstrom: Massekabel gibt keinen richtigen Kontakt - Masseklemme direkt an das Werkstück klemmen. Überprüfen Sie, ob
das Kabel richtig an der Klemme befestigt ist.
Unregelmäßiger Vorschub: Druck an den Vorschubrollen nicht richtig - Stellen Sie den richtigen Druck ein. Die Drahtführungen sind
nicht in einer Linie mit den Vorschubrollen - Setzen Sie die Rollen und die Röhrchen in eine Linie. Drahtseele durch Schmutzpartikel
verstopft - Überprüfen Sie diese und tauschen Sie diese evtl. aus. Draht schlecht gespult oder Drähte verkreuzt - Überprüfen und evtl.
Drahtspule austauschen Draht verrostet oder Drahtqualität schlecht. - Überprüfen und evtl. austauschen. Bremsfeder im Dorn zu stark
angezogen - Bremsen lösen. Drahtführungsröhrchen an der Schlauchpaketseite verstopft - Nehmen Sie das Drahtführungsröhrchen
heraus und reinigen Sie es mit Pressluft. Draht schleift durch oder spult selbsttätig ab - Bremse nachstellen
:
NLAGE
B
EHEBUNG
10
Gerät schaltet ab
