Anschluß der Türfreisprechein-
richtung DoorLine
Türfreisprecheinrichtung DoorLine
Sie können an die Octopus C20
eine Türfreisprecheinrichtung (TFE)
mit 2-Draht-Schnittstelle anschlies-
sen (z.B. die DoorLine T01/T02 der
Deutschen Telekom AG; Einzelhei-
ten zur Montage und Bedienung
siehe entsprechende Anleitung).
Die TFE muß die Betätigung der
Klingeltaster in MFV (Mehr-Fre-
quenzwahl-Verfahren = Tonwahl)
signalisieren, so daß die Octopus
C20 sie auseinanderhalten kann.
So können Türrufe je nach betätig-
ter TFE-Taste entsprechend der
Ruf über Taster 1
1
Taster
2
Ruf über Taster 2
Tastenbeschriftung
(z.B. für Entwicklungsbüro):
1 : Team Hardwareentwicklung
2 : Team Softwareentwicklung

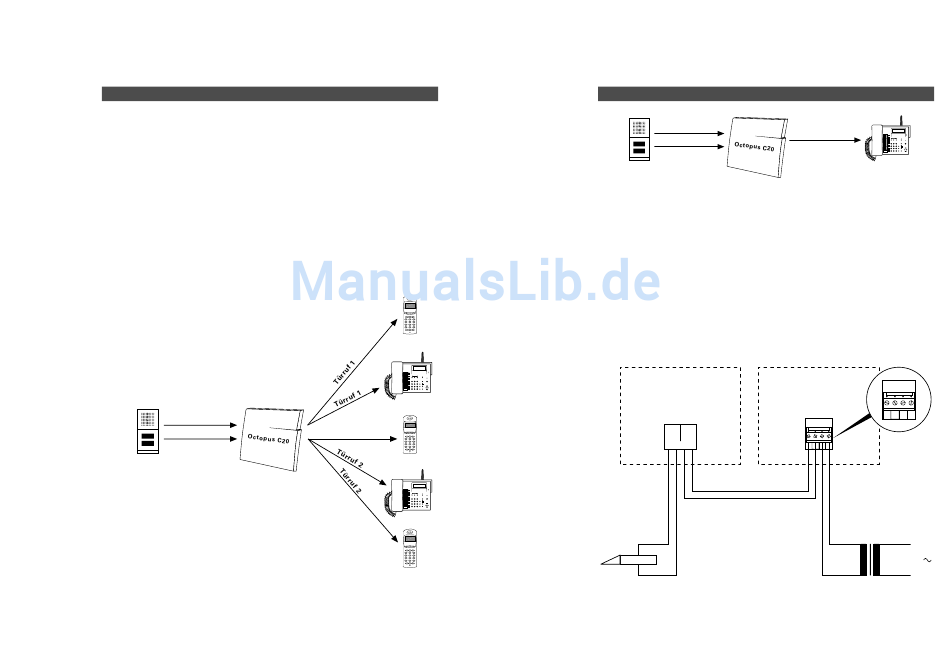

Skizze:
Parallel-Signalisierung von Türrufen bei
mehreren Teilnehmern
12
Tastenbeschriftung gezielt an ver-
schiedene Teilnehmer gerichtet
werden.
Durch entsprechende Programmie-
rung der „Anrufvarianten" (siehe
Telefon-Bedienungsanleitung) kön-
nen Türrufe an bis zu 5 Telefonen
gleichzeitig signalisiert werden. Ein
Beispiel hierfür finden Sie in der
unten abgebildeten Skizze.
Es ist aber auch möglich, sämtliche
Türrufe an einem einzigen Telefon
zu signalisieren (siehe Sizze rechts).
Signalisierung
für Hardwareteam
Türruf 2
Signalisierung
für Softwareteam
Türrufe für beide Teams können bei
entsprechender Programmierung der
Funktion "Anrufvarianten" (siehe Be-
dienungsanleitungen der Telefone)
jeweils bei bis zu 5 Teilnehmern gleich-
zeitig signalisiert und abgefragt werden.
Teilnehmer A
!
Teilnehmer B
Teilnehmer A
!
Teilnehmer B
Teilnehmer C
Anschluß der Türfreisprechein-
richtung DoorLine
Türfreisprecheinrichtung DoorLine (Fortsetzung)
Ruf über Taster 1
1
Taster
2
Ruf über Taster 2
Tastenbeschriftung
(z.B. für Gemeinschafts-Ärztehaus):
1 : Praxis Dr. Karloff
2 : Praxis Dr. Frankenstein
Skizze:
Konzentration aller Türrufe
auf ein Abfragetelefon
Schließen Sie die TFE nach dem
entnehmen Sie die Lage der
unten abgebildeten Schema an die
Anschlußklemmen für die kombi-
Octopus C20 an.
nierte Gesprächs- und Signalisie-
Bei einem anderen Modell als der
rungsverbindung den entsprechen-
dargestellten DoorLine T01/T02
den Unterlagen.
TFE
Octopus C20
DoorLine T01/T02
(Ansicht von hinten)
4
3
2
1
Türöffner
Skizze:
Anschluß einer Türfreisprecheinrichtung
Signalisierung
!
Türruf 1
Türruf 2
Gemeinsames Abfrage-
telefon am Empfang
beider Arztpraxen
TFE NT
a b 1 2
TFE NT
a b 1 2
Transformator
für Türöffner-Strom-
Versorgung
230 V
primär
sekundär
(siehe Tabelle)
13
