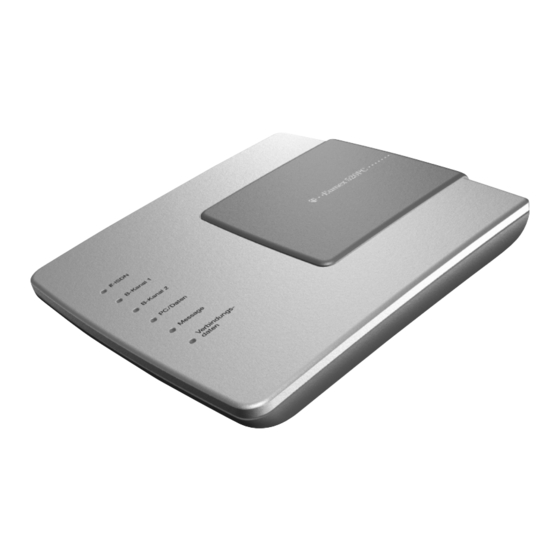

- Seite 1 T-Eumex 520PC Bedienungsanleitung - Auszug Installation...
-
Seite 2: Inhaltsverzeichnis
Leistungsmerkmale der T-Eumex 520PC ........ - Seite 3 T-Eumex 520PC Kurzbedienungsanleitung ........
-
Seite 4: T-Eumex 520Pc
Keypad-Signalisierung unterstützt. Damit können Sie z. B. zusätzliche Leistungsmerkmale im T-ISDN-Netz steuern. Die T-Eumex 520PC verhält sich am ISDN-Anschluss wie drei digitale Endgeräte. Das bedeutet, dass bis zu fünf weitere digitale Endgeräte parallel dazu am ISDN-Anschluss betrieben werden können. -
Seite 5: Leistungsmerkmale Der T-Eumex 520Pc
T-Eumex 520PC T-Eumex 520PC Leistungsmerkmale der T-Eumex 520PC • 10 Mehrfachrufnummern (MSN) • Rufnummernanzeige an analogen Nebenstellen (es werden CLIP-fähige Endgeräte unterstützt) • Anklopfen/Anklopfschutz • Rufsignalisierung an analogen Endgeräten (intern, extern, Doorline) • Anrufliste für 50 Anrufe (vom PC auslesbar) •... -
Seite 6: Sicherheitshinweise
• 1 Steckernetzgerät Geräten erfüllt diese Vorschrift. • 1 ISDN-Verbindungskabel Lassen Sie keine Flüssigkeit in das Innere der T-Eumex 520PC eindringen, da sonst elektrische Schläge oder Kurzschlüsse die Folge sein können. • 1 PC-Verbindungskabel USB Während eines Gewitters dürfen Sie die T-Eumex 520PC nicht installieren und auch keine Lei- •... -
Seite 7: Was Benötigt Die T-Eumex 520Pc
• Um den vollen Leistungsumfang der T-Eumex 520PC zu nutzen, sollten Sie nur analoge Geräte mit dem Wahlverfahren MFV und Flashfunktion (60 - 350 ms) betreiben. 1. Montieren Sie die T-Eumex 520PC und schließen Sie die Geräte an. Dies ist in den nächsten Abschnitten beschrieben. -
Seite 8: Montageort
Hängen Sie dann die Anlage mit der Rückseite in die Schrauben ein und ziehen Sie sie etwas nach unten. Sehen Sie einen separaten Stromkreis für den 230 V ~ Anschluss der T-Eumex 520PC vor. Dann setzen eventuelle Kurzschlüsse anderer Geräte der Haustechnik die T-Eumex 520PC nicht außer Betrieb. -
Seite 9: Geräte Anschließen
Geräte anschließen T-Eumex 520PC an das T-ISDN anschließen Geräte anschließen Für die T-Eumex 520PC besteht eine allgemeine Anschalterlaubnis an das T-ISDN Netz von T-Com. Sie kön- nen das Gerät daher unter folgenden Bedingungen selbst anschließen: Anschlussschema • Das Gerät ist nur für den Euro-ISDN-Basisanschluss vorgesehen. Schließen Sie das Gerät auf keinen Fall an Leitungen oder Einrichtungen des analogen Netzes an. -
Seite 10: Analoge Geräte An Die T-Eumex 520Pc Anschließen
Computer an die T-Eumex 520PC anschließen deshalb: • Schließen Sie die T-Eumex 520PC an einer Steckdose an, die möglichst weit von den Steckdosen für die Nehmen Sie das USB-Kabel der T-Eumex 520PC und stecken Sie das passende Ende in die oben genannten Geräte entfernt ist. -
Seite 11: Bedeutung Der Leuchtdioden (Led)
• Sperrlisten: Sperrliste aktiv mit den Einträgen 0190, 0192, 0193, 0900. • Verbindungsdaten: keine Einträge. Es wird empfohlen, die T-Eumex 520PC vor dem ersten Benutzen nach Ihren individuellen Bedürfnissen zu konfigurieren (siehe Kapitel „Von einem Telefon konfigurieren“ oder „Mit einem PC konfigurieren“, jeweils in der Bedienungsanleitung / PDF-Dokument auf der Produkt-CD). -
Seite 12: Telefonieren
Je nach Ihren Bedürfnissen können Sie im Konfigurationsprogramm „Weitere Leistungsmerkmale/Belegen Anrufen mit Kurzwahl der Wählleitung“ Ihre T-Eumex 520PC so konfigurieren, dass nach Abheben des Hörers die externe Wähllei- tung automatisch belegt wird oder Sie manuell mit der Kennziffer „0“ belegen müssen. -
Seite 13: Rückfrage, Trennen, Hold
Telefonieren Telefonieren Rückfrage, Trennen, Hold Heranholen von Anrufen (Pick-up) interner interne externe Ein anderes an die T-Eumex 520PC oder Wählton Rufnummer Rufnummer angeschlossenes Telefon klingelt: Anrufbeantwortergespräch heranholen Erstes (gehaltenes) Gespräch beenden und mit dem Rückfrageteilnehmer weitersprechen: r 7 5 Der Anrufbeantworter hat ein Rückfragegespräch (aktiv) beenden und... -
Seite 14: Anrufweiterschaltung
Telefonieren Telefonieren Anrufweiterschaltung Tag / Nacht-Schaltung Variante 1 Quittungs- Anrufweiterschaltung einschalten einschalten Kennziffern für die Art der Anruf- Zielruf- Quittungs- Variante 2 Quittungs- weiterschaltung: „sofort”: 21, nummer oder einschalten „nach Zeit”: 61, „bei Besetzt”: 67. zeitgesteuerte Quittungs- oder Variante einschalten Anrufweiterschaltung ausschalten Kennziffern für die Art der Anrufweiterschaltung: Quittungs-... -
Seite 15: Besondere Einstellungen / Leistungsmerkmale
MSN zuordnen: ebenfalls gerufen werden soll (insges. max. 4) Zuordnung für die jewei- Quittungs- Geben Sie die PIN der T-Eumex 520PC ein. Bei Eingabe einer oder lige MSN beenden: falschen PIN wird die Verbindung abgebrochen. Zuordnung für weitere Wählen Sie nun die gewünschte Rufnummer. -
Seite 16: Rufzuordnung „Variante 1(Tagverteilung)" Zurücksetzen
Konfiguration mit analogen Endgeräten Konfiguration mit analogen Endgeräten Alle Rufnummern (MSNs) löschen r 8 * 9 0 3 # aktuelle Quittungs- Quittungs- Tragen Sie bitte in diese Tabelle die von Ihnen festgelegte Rufzuordnung ein. Die nachstehend vom analo- gen Endgerät zu programmierende Rufzuordnung ist die „Variante 1 (Tagverteilung)“. Wollen Sie eine „Vari- Quittungs- ante 2 (Nachtverteilung“) programmieren, benutzen Sie bitte den PC-Konfigurator. -
Seite 17: Fernkonfiguration
Konfigurationsprogramm geöffnet ist. Der laufende Telefonbetrieb wird durch die Konfiguration nicht beeinträchtigt. Die neuen Einstellungen wer- den erst wirksam, wenn Sie die Konfigurationsdatei in die T-Eumex 520PC exportiert haben bzw. im PC- Konfigurator die Einstellung in die Anlage gespeichert haben. -
Seite 18: Informationen Über Die Software
Über diese ebenfalls standardisierte Schnittstelle ist die „Fernsteuerung“ der an die T-Eumex 520PC angeschlossenen Telefone möglich (z. B. vom T-Eumex KommunikationsCenter aus). Legen Sie die CD-ROM „T-Eumex 520PC“ in das Laufwerk des PCs. Je nach Konfiguration des PCs startet • CapiPort-Treiber das Installationsprogramm automatisch („Autostart“... -
Seite 19: Treiber Entfernen
2. In der Übersicht installierter Software sind die Einträge „T-Eumex 520PC ” und „T-Eumex Kommunika- Starten Sie Ihren PC neu und verbinden Sie Ihre T-Eumex 520PC mit Ihrem PC und dem ISDN, sobald tionsCenter” aufgeführt. Markieren Sie einen Eintrag (z. B. „T-Eumex 520PC“) und klicken Sie dann auf dieser vollständig neu hochgefahren ist. -
Seite 20: Anhang
Mehrfrequenz- oder Impulswahlverfahren Technischer Kundendienst ≥ 35 V ~ Rufwechselspannung Bei technischen Problemen mit Ihrer T-Eumex 520PC können Sie sich während der üblichen Geschäftszeiten an die Hotline 0180 5 1990 des Technischen Kundendienstes von T-Com wenden. Der Verbindungspreis Ruffrequenz 50 Hz (Netzfrequenz) beträgt 0,120 EUR pro angefangene 60 Sekunden bei einem Anruf aus dem Festnetz von T-Com. -
Seite 21: Störungen Und Selbsthilfe Bei Der Fehlersuche
Anhang Anhang Störungen und Selbsthilfe bei der Fehlersuche Konformitätserklärung Wenn Ihr Gerät sich einmal nicht wie gewünscht verhält, versuchen Sie zunächst sich mit Hilfe der folgenden CE-Zeichen Tabelle selbst zu helfen. Dieses Gerät erfüllt die Anforderungen der EU-Richtlinie: Die folgenden Hinweise sollen Ihnen bei der Fehlerbehebung helfen: 1999/5/EG Richtlinie über Funkanlagen und Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung ihrer Konformität. -
Seite 22: Stichwortverzeichnis
Anhang Anhang Stichwortverzeichnis Informationen über die Software ....28 Inhalt der Verpackung ........5 An das Stromnetz anschließen .......12 Technische Daten ..........33 Installation der Software ........29 An das T-ISDN anschließen ......11 Technischer Kundendienst ......32 ISDN-Leistungsmerkmale ........3 Analoge Geräte anschließen ......12 Telefonieren ............16 Anruf annehmen ..........16 Treiber entfernen ..........31 Anschließen ............10... -
Seite 23: Notizen
Anhang T-Eumex 520PC Notizen Kurzbedienungsanleitung Diese Kurzbedienungsanleitung ist nur ein Auszug, ausführliche Informationen finden Sie in der Bedienungsanleitung der T-Eumex 520PC. Leistungsmerkmal Bedienung Intern anrufen bei autom. Belegung Intern anrufen bei manueller Belegung Extern anrufen bei autom. Belegung Extern anrufen bei manueller Belegung Gespräch... -
Seite 24: T-Eumex 520Pc Quick Reference Guide
Rufes bei automati- scher Belegung This Quick Reference Guide is merely an excerpt from the User’s Guide accompany- r 7 5 ing your T-Eumex 520PC communications system. Please consult the User’s Guide for Heranholen eines detailed information. Gesprächs vom AB... -
Seite 25: T-Eumex 520Pc Kısa Kullanım Kılavuzu
Kısa kullanım kılavuzu Pick up call on automatic seizure ∑µbu kullanım rehberi sadece bir özet olup, ayrıntılı açıklamalar T-Eumex 520PC cihazının r 7 5 Pick up call from kullanım rehberinde yer almaktadır. answering machine on automatic seizure... -
Seite 26: Bohrschablone
Bohrschablone Harf tuµlarıyla hızlı Harfle hızlı arama arama (otomatik hat için isim seçiminde) Baµka hattın çaπrı- sını alma (otomatik hat Bitte benutzen Sie das Original, da der seçiminde) Ausdruck dieser PDF-Datei ggf. nicht maßstabsgetreu ist. r 7 5 Telesekreterden çaπrıyı alma (otomatik hat seçiminde) r # 4 3 # Yoklama korumasını... - Seite 27 Herausgeber: Deutsche Telekom AG T-Com, Bereich Endgeräte Postfach 20 00 53105 Bonn MNr 40 206 296 SNr 70009.014 Ausgabe: 28.01.2004...
