Inbetriebnahme eines weiteren
Kanalelements (RFP)
Standortauswahl (Fortsetzung)
Kanalelement 2
Leitungslänge:
max. 800 m bei
Drahtdurchmes-
ser 0,6 mm
Bereich ohne
Funkversorgung
Octopus
C20
Kanalelement 1

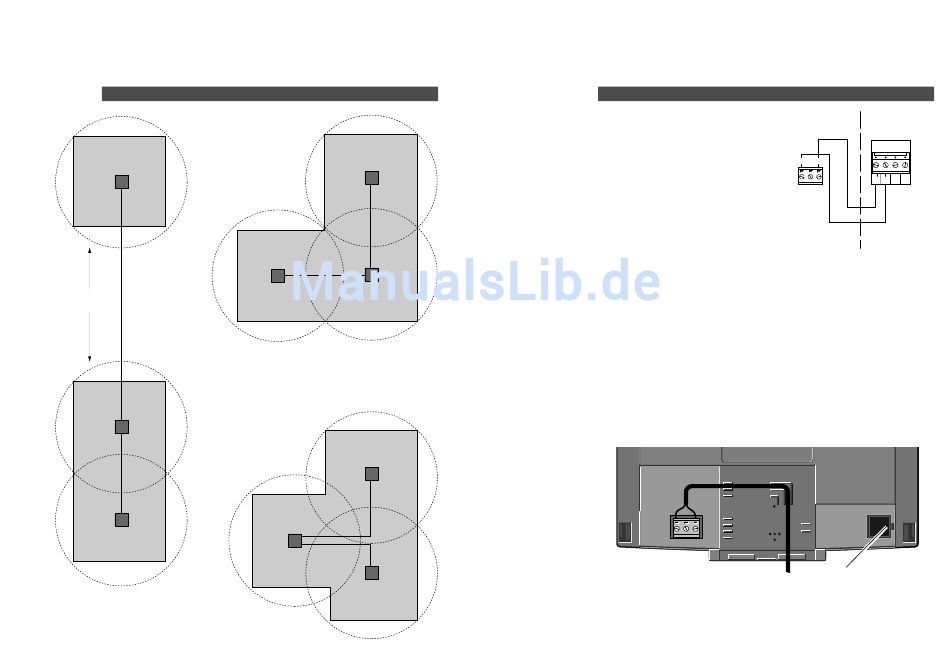

Skizze:
2 Funkbereiche überlappend,
1 Funkbereich abgesetzt
18
Kanalelement 1
Kanalelement 2
Octopus C20
Skizzen: Abgewinkelte Anordnungen,
überlappend
Kanalelement 1
Octopus C20
Kanalelement 2
Inbetriebnahme eines weiteren
Kanalelements (RFP)
Anschaltung eines Kanalelements (RFP)
• Nachdem Sie den Standort für
ein weiteres Kanalelement (RFP)
festgelegt haben, bereiten Sie mit
Hilfe der Bohrschablone und des
Montagematerials die Wandbe-
festigung vor. Drehen Sie die bei-
den Schrauben nur so weit in die
Dübel ein, daß das Gehäuse mit
ein wenig Spiel eingehängt wer-
den kann.
• Stellen Sie gemäß Skizze rechts
die Verdrahtung zwischen der
Octopus C20 (Schraubklemmen-
block „KE1/KE2") und dem Ka-
nalelement (RFP) mit handels-
üblichem Fernmeldekabel her.
Beim Anschlußstecker für das
Kanalelement sind die äußeren
Klemmen zu belegen; die
Polung lt. Skizze ist zu beach-
• Klemmen Sie das Anschlußkabel
ten. Achten Sie jedoch darauf,
daß der Stecker nur einwand-
freien Kontakt erhält, wenn er -
wie unten abgebildet - mit nach
oben austretenden Kabeladern
gesteckt wird!
Kabelführung des Anschlußkabels
Skizze: Anschaltung an RFP
Kanalelement
Octopus C20
KE1 KE2
+
-
- + - +
Skizze: Anschaltung an
Octopus C20
- wie unten dargestellt - zwi-
schen die Zugentlastungsnoppen
auf der Rückseite des RFP-Ge-
häuses und führen Sie es nach
unten.
Sichtfenster (Kontrollampe)
