Wandmontage der Octopus C20
Öffnen/Schließen des Gehäuses
Die Gehäusehaube (Oberschale) ist
an ihrer Oberkante mit zwei Zungen
von oben in die Unterschale einge-
hakt und an der Unterkante mit
zwei Laschen auf zwei Rastnasen
der Unterschale arretiert.
Zum Öffnen des Gehäuses entrie-
geln Sie zunächst nacheinander die
beiden Arretierungen an der Unter-
seite: Heben Sie die Rastlaschen
der Haube z.B. mit einem kleinen
Schraubendreher an und drücken
Sie dabei die Haube in Pfeilrichtung
(siehe Skizze).
Wenn das Gehäuse noch nicht an
der Wand befestigt ist, können Sie
Haube
2
Unterschale
Skizze:
2
den Schraubendreher am einfach-
sten von hinten gemäß Skizzenpo-
sition 1 unter die Rastlaschen
schieben.
Hängt das Gehäuse bereits an der
Wand, müssen Sie den Schrauben-
dreher gemäß Position 2 seitlich
ansetzen.
Nach dem Ausrasten beider Arretie-
rungen können Sie die Haube unten
von der Unterschale wegschwen-
ken und danach nach oben abhe-
ben.
Zum Schließen des Gehäuses
hängen Sie die Haube oben ein und
schwenken sie anschließend unten
auf die Arettierung.

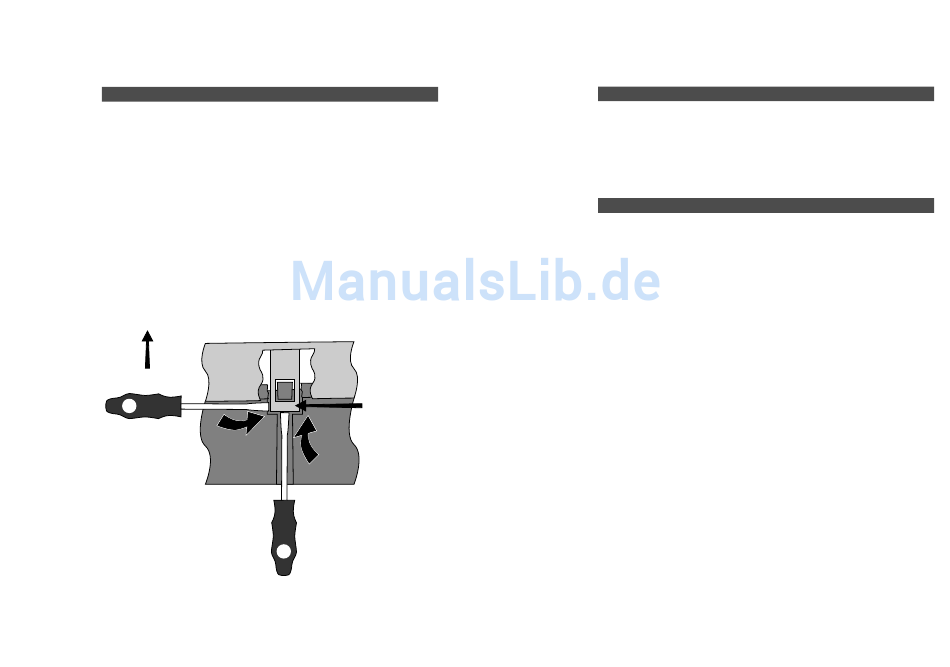

Rastlasche
1
Ausrasten der Haubenarretierung
(Ansicht auf Gehäuseunterseite)
Wandmontage der Octopus C20
Berührschutzhaube
Die Baugruppen und Bauteile der
montierten Zustand dieser Haube
Anlage liegen berührungssicher
zugänglich.
unter einer zusätzlichen Innen-
Zur Wandmontage der Anlage
haube; die Kabelzuführungen und
braucht die Berührschutzhaube
Klemmverbindungen sind auch im
ebenfalls nicht entfernt zu werden.
Wandbefestigung
Die Anlage ist für Wandbefestigung
Die eigentliche Wandbefestigung
ausgelegt. Gehen Sie dabei folgen-
des Gehäuses können Sie erst vor-
dermaßen vor:
nehmen, wenn Sie die Fernmelde-
kabel entsprechend nachfolgender
•
Bohren Sie die 3 Löcher pro
Beschreibung auf der Gehäu-
Gehäuse entsprechend Dübel-
serückseite befestigt haben:
durchmesser gemäß mitgeliefer-
•
ter Bohrschablone.
•
Setzen Sie die Dübel ein und dre-
hen Sie die Befestigungsschrau-
ben mit je einer Unterlegscheibe
nur so weit ein, daß die Schrau-
benköpfe noch ca. 5 mm
•
Abstand zur Wand haben.
Hängen Sie das Gehäuse mit den
entsprechenden Löchern im
Chassisboden auf die Schrauben.
Achten Sie dabei darauf, daß die
Unterlegscheiben direkt an der
Wand anliegen.
Drehen Sie die 3 Schrauben bis
zum Anschlag ein.
