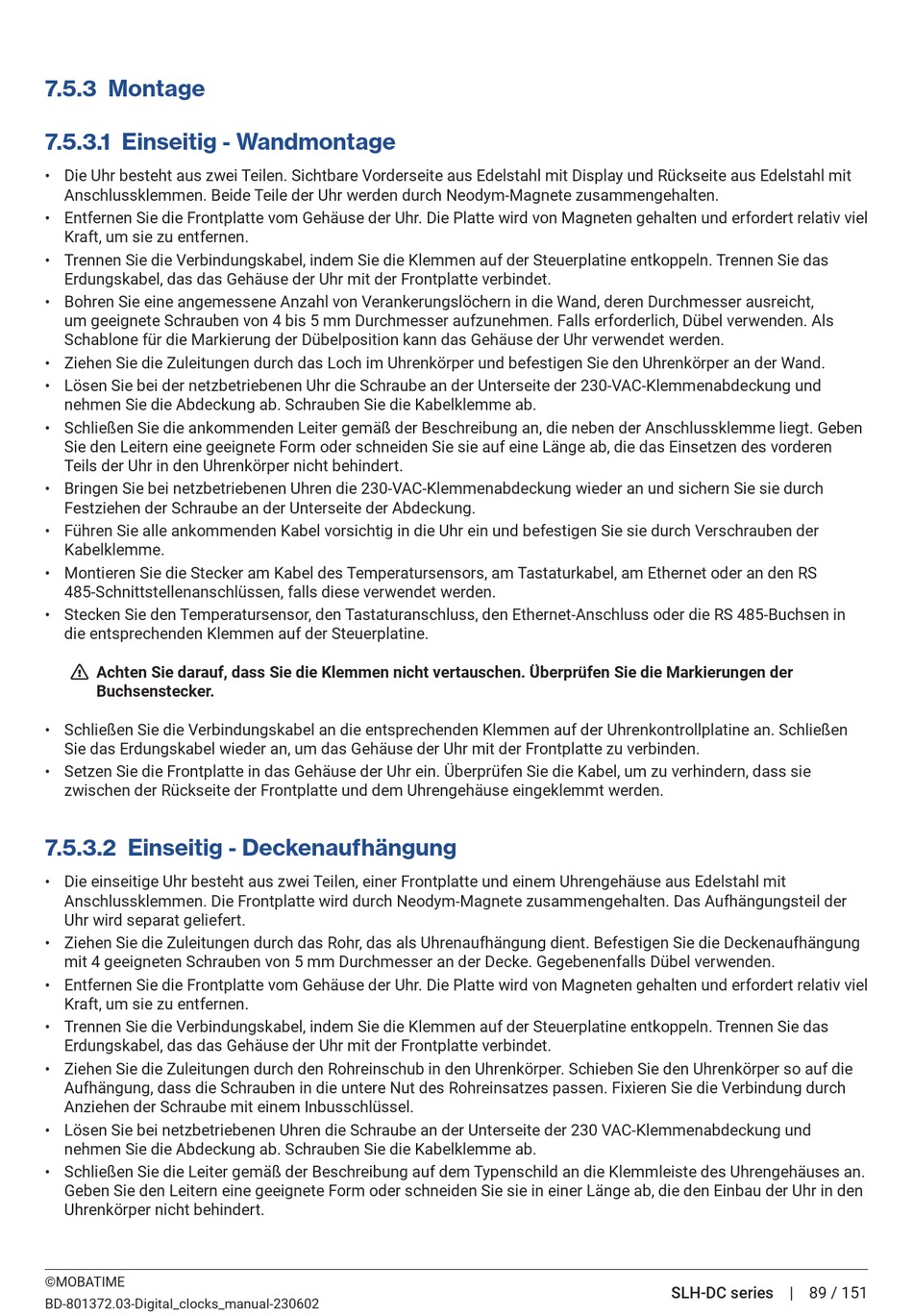

7.5.3 Montage

7.5.3.1 Einseitig - Wandmontage

• Die Uhr besteht aus zwei Teilen. Sichtbare Vorderseite aus Edelstahl mit Display und Rückseite aus Edelstahl mit
Anschlussklemmen. Beide Teile der Uhr werden durch Neodym-Magnete zusammengehalten.
• Entfernen Sie die Frontplatte vom Gehäuse der Uhr. Die Platte wird von Magneten gehalten und erfordert relativ viel
Kraft, um sie zu entfernen.
• Trennen Sie die Verbindungskabel, indem Sie die Klemmen auf der Steuerplatine entkoppeln. Trennen Sie das
Erdungskabel, das das Gehäuse der Uhr mit der Frontplatte verbindet.
• Bohren Sie eine angemessene Anzahl von Verankerungslöchern in die Wand, deren Durchmesser ausreicht,
um geeignete Schrauben von 4 bis 5 mm Durchmesser aufzunehmen. Falls erforderlich, Dübel verwenden. Als
Schablone für die Markierung der Dübelposition kann das Gehäuse der Uhr verwendet werden.
• Ziehen Sie die Zuleitungen durch das Loch im Uhrenkörper und befestigen Sie den Uhrenkörper an der Wand.
• Lösen Sie bei der netzbetriebenen Uhr die Schraube an der Unterseite der 230-VAC-Klemmenabdeckung und
nehmen Sie die Abdeckung ab. Schrauben Sie die Kabelklemme ab.
• Schließen Sie die ankommenden Leiter gemäß der Beschreibung an, die neben der Anschlussklemme liegt. Geben
Sie den Leitern eine geeignete Form oder schneiden Sie sie auf eine Länge ab, die das Einsetzen des vorderen
Teils der Uhr in den Uhrenkörper nicht behindert.
• Bringen Sie bei netzbetriebenen Uhren die 230-VAC-Klemmenabdeckung wieder an und sichern Sie sie durch
Festziehen der Schraube an der Unterseite der Abdeckung.
• Führen Sie alle ankommenden Kabel vorsichtig in die Uhr ein und befestigen Sie sie durch Verschrauben der
Kabelklemme.
• Montieren Sie die Stecker am Kabel des Temperatursensors, am Tastaturkabel, am Ethernet oder an den RS
485-Schnittstellenanschlüssen, falls diese verwendet werden.
• Stecken Sie den Temperatursensor, den Tastaturanschluss, den Ethernet-Anschluss oder die RS 485-Buchsen in
die entsprechenden Klemmen auf der Steuerplatine.
ď AchtenSiedarauf,dassSiedieKlemmennichtvertauschen.ÜberprüfenSiedieMarkierungender
Buchsenstecker.
• Schließen Sie die Verbindungskabel an die entsprechenden Klemmen auf der Uhrenkontrollplatine an. Schließen
Sie das Erdungskabel wieder an, um das Gehäuse der Uhr mit der Frontplatte zu verbinden.
• Setzen Sie die Frontplatte in das Gehäuse der Uhr ein. Überprüfen Sie die Kabel, um zu verhindern, dass sie
zwischen der Rückseite der Frontplatte und dem Uhrengehäuse eingeklemmt werden.
7.5.3.2 Einseitig - Deckenaufhängung
• Die einseitige Uhr besteht aus zwei Teilen, einer Frontplatte und einem Uhrengehäuse aus Edelstahl mit
Anschlussklemmen. Die Frontplatte wird durch Neodym-Magnete zusammengehalten. Das Aufhängungsteil der
Uhr wird separat geliefert.
• Ziehen Sie die Zuleitungen durch das Rohr, das als Uhrenaufhängung dient. Befestigen Sie die Deckenaufhängung
mit 4 geeigneten Schrauben von 5 mm Durchmesser an der Decke. Gegebenenfalls Dübel verwenden.
• Entfernen Sie die Frontplatte vom Gehäuse der Uhr. Die Platte wird von Magneten gehalten und erfordert relativ viel
Kraft, um sie zu entfernen.
• Trennen Sie die Verbindungskabel, indem Sie die Klemmen auf der Steuerplatine entkoppeln. Trennen Sie das
Erdungskabel, das das Gehäuse der Uhr mit der Frontplatte verbindet.
• Ziehen Sie die Zuleitungen durch den Rohreinschub in den Uhrenkörper. Schieben Sie den Uhrenkörper so auf die
Aufhängung, dass die Schrauben in die untere Nut des Rohreinsatzes passen. Fixieren Sie die Verbindung durch
Anziehen der Schraube mit einem Inbusschlüssel.
• Lösen Sie bei netzbetriebenen Uhren die Schraube an der Unterseite der 230 VAC-Klemmenabdeckung und
nehmen Sie die Abdeckung ab. Schrauben Sie die Kabelklemme ab.
• Schließen Sie die Leiter gemäß der Beschreibung auf dem Typenschild an die Klemmleiste des Uhrengehäuses an.
Geben Sie den Leitern eine geeignete Form oder schneiden Sie sie in einer Länge ab, die den Einbau der Uhr in den
Uhrenkörper nicht behindert.
