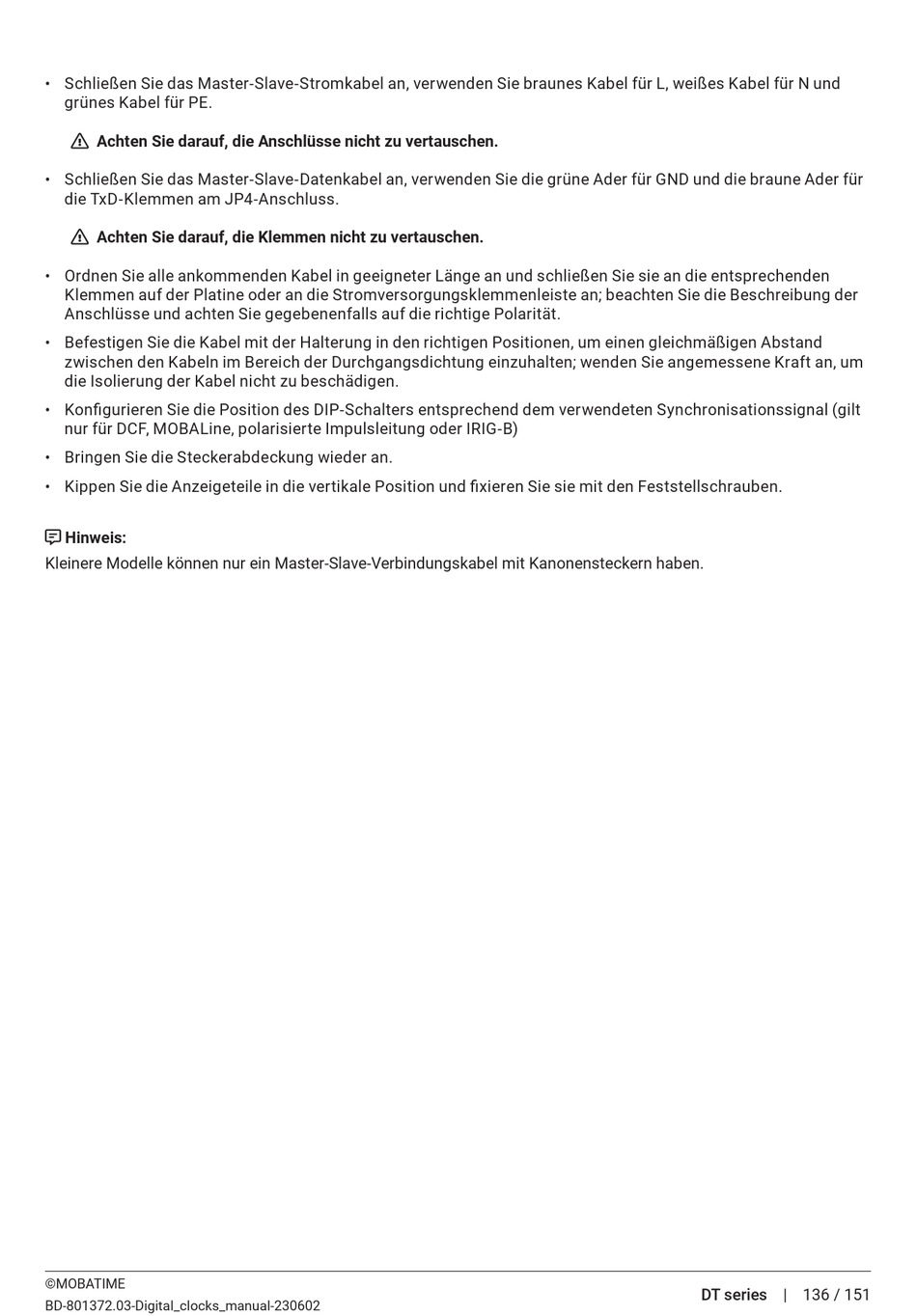

• Schließen Sie das Master-Slave-Stromkabel an, verwenden Sie braunes Kabel für L, weißes Kabel für N und
grünes Kabel für PE.
ď AchtenSiedarauf,dieAnschlüssenichtzuvertauschen.
• Schließen Sie das Master-Slave-Datenkabel an, verwenden Sie die grüne Ader für GND und die braune Ader für
die TxD-Klemmen am JP4-Anschluss.
ď AchtenSiedarauf,dieKlemmennichtzuvertauschen.
• Ordnen Sie alle ankommenden Kabel in geeigneter Länge an und schließen Sie sie an die entsprechenden
Klemmen auf der Platine oder an die Stromversorgungsklemmenleiste an; beachten Sie die Beschreibung der
Anschlüsse und achten Sie gegebenenfalls auf die richtige Polarität.
• Befestigen Sie die Kabel mit der Halterung in den richtigen Positionen, um einen gleichmäßigen Abstand
zwischen den Kabeln im Bereich der Durchgangsdichtung einzuhalten; wenden Sie angemessene Kraft an, um
die Isolierung der Kabel nicht zu beschädigen.
• Konfigurieren Sie die Position des DIP-Schalters entsprechend dem verwendeten Synchronisationssignal (gilt
nur für DCF, MOBALine, polarisierte Impulsleitung oder IRIG-B)
• Bringen Sie die Steckerabdeckung wieder an.
• Kippen Sie die Anzeigeteile in die vertikale Position und fixieren Sie sie mit den Feststellschrauben.
COMMENT- Hinweis:
Kleinere Modelle können nur ein Master-Slave-Verbindungskabel mit Kanonensteckern haben.
