Die breite Übertragungsbandbreite des OPTIMIZERs von
10Hz bis 200kHz garantiert optimale Arbeitspunkte der ein-
zelnen Filter, da diese nicht durch eine begrenzte Übertra-
gungsbandbreite eingeschränkt werden.
In diesem Zusammenhang muß auch auf die derzeit
intensiv geführte Diskussion hingewiesen werde, die eine
hohe Übertragungsbandbreite als Voraussetzung ansieht,
um psychoakustische Effekte, die Signalanteile im schon
nicht mehr hörbaren Frequenzbereich oberhalb von 20kHz
transportieren, übertragen zu können.
OPTIMIZER

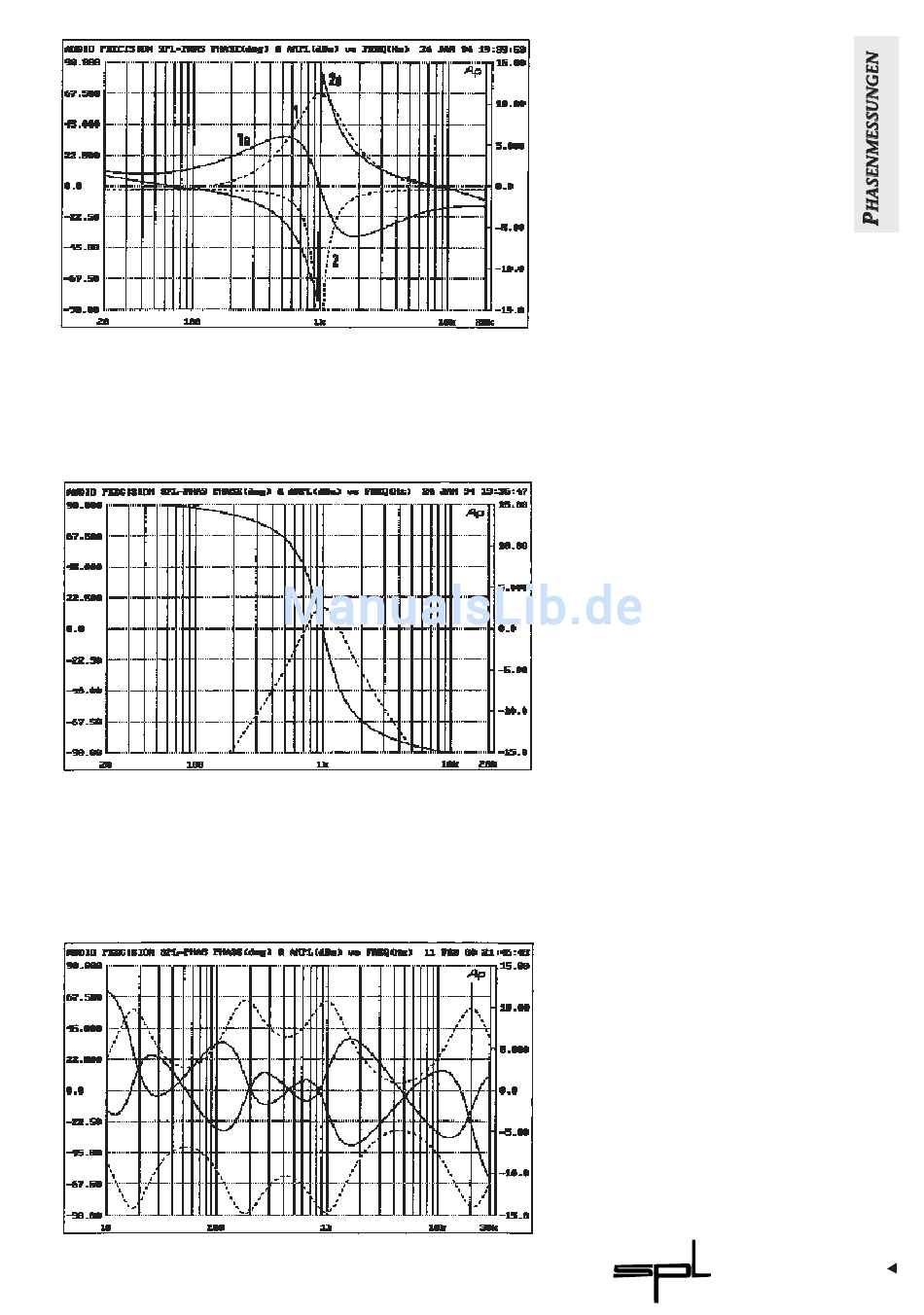

Abb. 17:
Kurve 1:
Frequenzgang; 1kHz
Kurve 1a :
Phasengang
Kurve 2:
Frequenzgang; Notch 1kHz
Kurve 2a :
Phasengang
Messungen bei Q = 1.0;
Boost/Cut = +12dB
Abb. 18:
Band-Pass
Gestrichelte Linie :
Frequenzgang
Durchgezogene Linie :
Phasengang
Messungen bei Q = 1.5;
Frequenz = 1kHz;
Boost/Cut = +12dB
Abb. 19:
Vier Bände kaskadiert
Gestrichelte Linie :
Frequenzgang
Durchgezogene Linie :
Phasengang
Boost/Cut = 12dB
23
