Regler hat jetzt die Funktion des Roll-Off Reglers, der die
Flankencharakteristik von flach (Gentle) bis steil (Steep)
variiert. Bedenken Sie, daß Sie nur den maximal linken bzw.
rechten Anschlag für Gentle bzw. Steep einstellen. Die
Amplitude nimmt ab, wenn Sie die Anschlagsposition zur
Mitte hin verlassen. In der Centerstellung des Potis haben
sich beide Kurven gegeneinander fast vollständig aus-
gelöscht.
Der Band-Pass Filter nimmt einen Frequenzbereich, der
OPTIMIZER

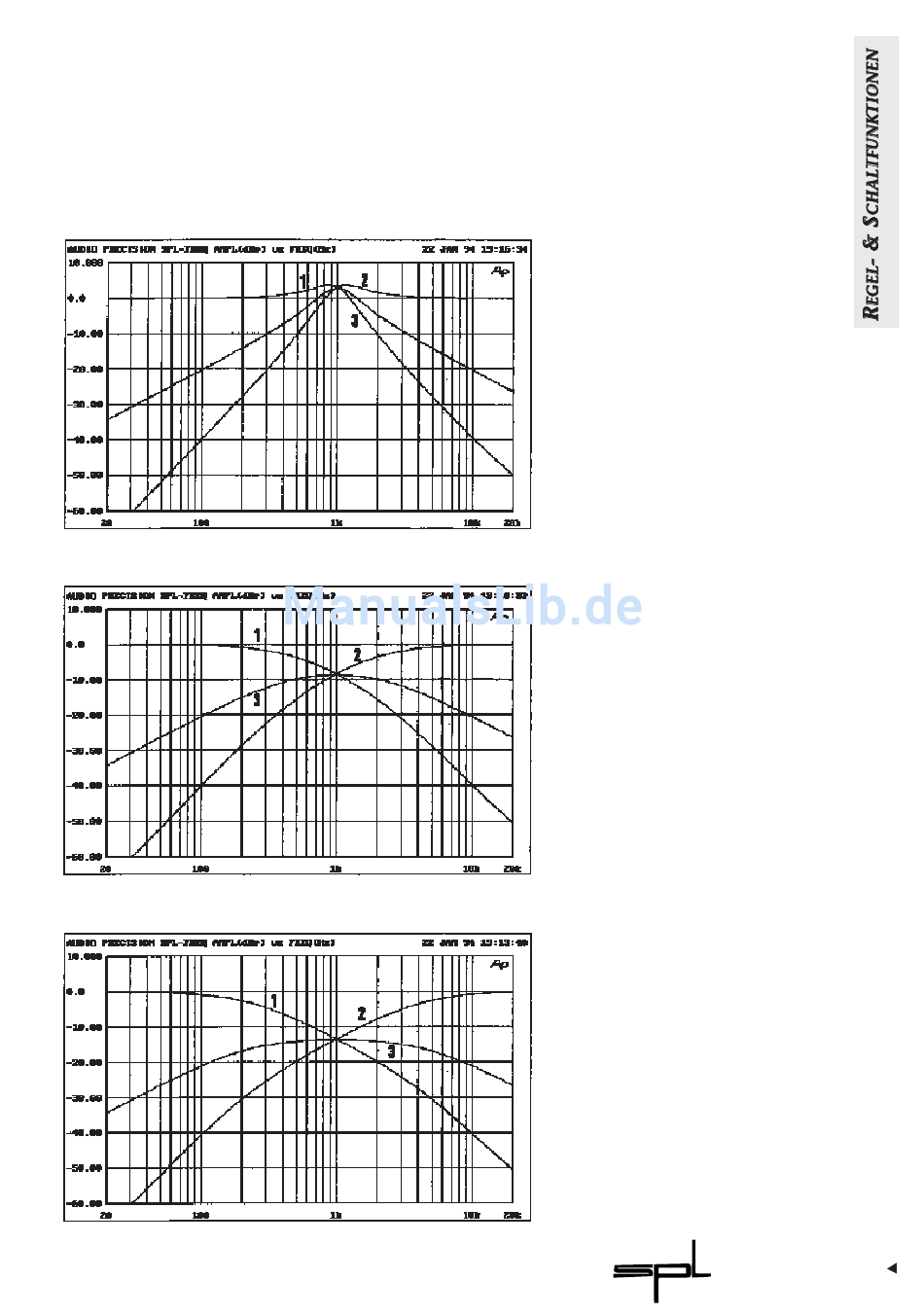

Abb. 12:
Kurve 1:
Low-Pass, Q = 1,5;
Roll-Off = steep
Kurve 2:
High-Pass; Q = 1,5;
Roll-Off = steep
Kurve 3:
Band-Pass; Q = 1,5;
Roll-Off = steep
Abb. 13:
Kurve 1:
Low-Pass, Q = 1,5;
Roll-Off = gentle
Kurve 2:
High-Pass; Q = 1,5;
Roll-Off = gentle
Kurve 3:
Band-Pass; Q = 1,5;
Roll-Off = gentle
Abb. 14:
Kurve 1:
Low-Pass; Q = 0,2;
Roll-Off = gentle
Kurve 2:
High-Pass; Q = 0,2;
Roll-Off = gentle
Kurve 3:
Band-Pass; Q = 0,2;
Roll-Off = gentle
21
