Stellungsanzeige Einstellen - Auma PROFOX PF-Q600 Serie Betriebsanleitung Montage Und Inbetriebnahme

PF-Q80X PF-Q600X
Modbus RTU
7.3.

Stellungsanzeige einstellen

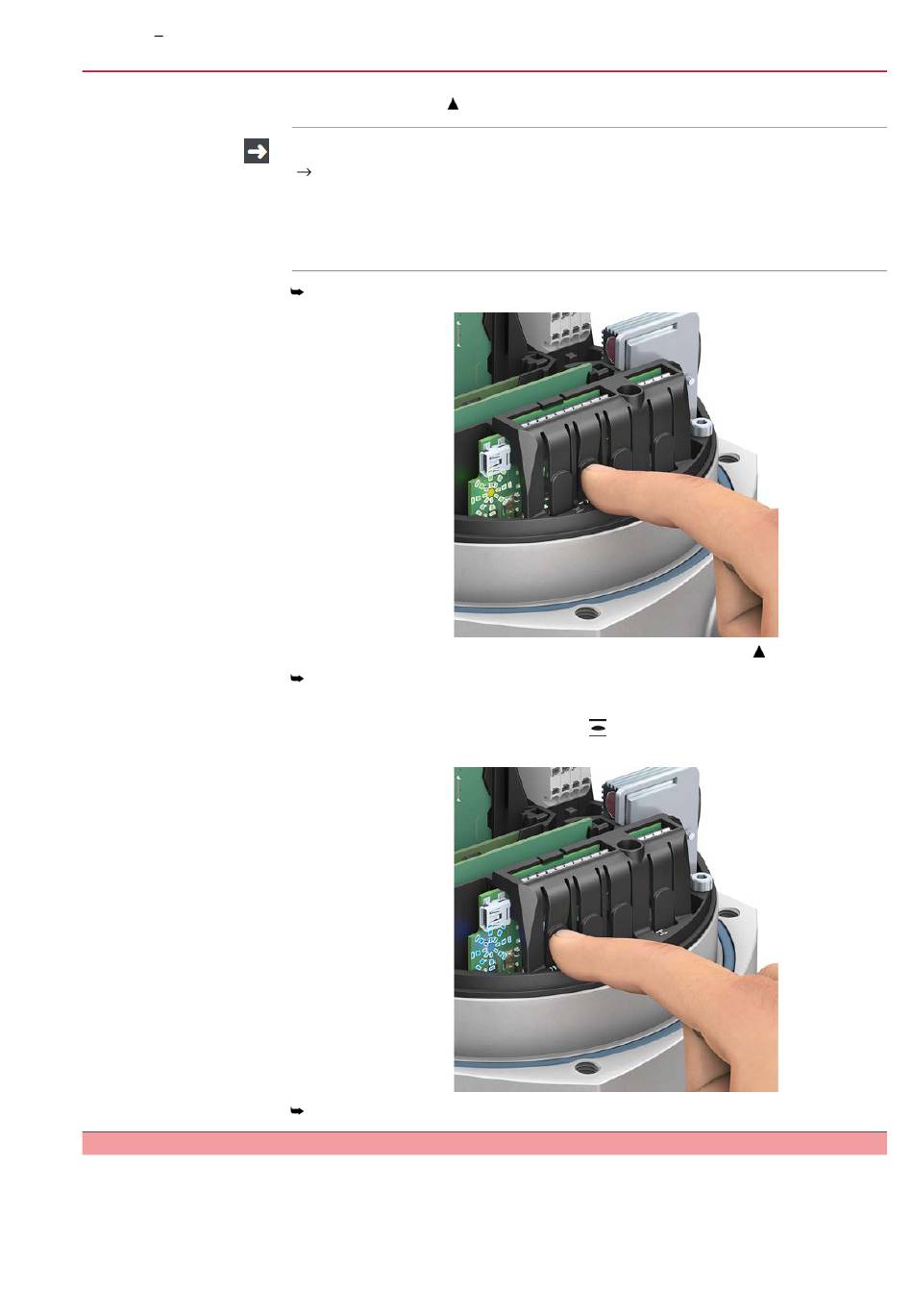

2. Über den Taster in Richtung AUF fahren, bis die Armatur geöffnet ist.
Eingestellte Endlagenposition kann überfahren werden!
Bei der Fahrt in Richtung AUF/ZU stoppt der Stellantrieb bei Erreichung der
eingestellten Endlagenposition. Durch erneutes Drücken des Tasters fährt der
Stellantrieb bis zu einem mechanischen Stopp (Endanschlag des Stellantriebs
oder der Armatur) oder dem Loslassen des Tasters über die Endlagenposition
hinaus.
Die Fahrt in Richtung AUF wird durch die grün blinkende LED signalisiert.
3. Nach Erreichen der gewünschten Endlage AUF den Taster
Die LED blinkt ca. 10 Sekunden lang blau. In dieser Zeitspanne lässt sich die
Endlage setzen.
4.
Während die LED blau blinkt, Taster
halten, bis LED grün leuchtet.
Die Endlage AUF wurde erfolgreich gesetzt.
Die Stellungsanzeige zeigt die Armaturenstellung anhand einer sich drehenden
Anzeige. Bei korrekter Einstellung zeigt die Stellungsanzeige in der Endlage ZU die
Farbe Rot und in der Endlage AUF die Farbe Grün.
Die nachfolgende Tabelle zeigt eine Übersicht über die verschiedenen
Stellungsanzeigen und in welchem Kapitel die jeweilige Einstellung beschrieben ist.
Inbetriebnahme
loslassen.
mindestens zwei Sekunden gedrückt
33
