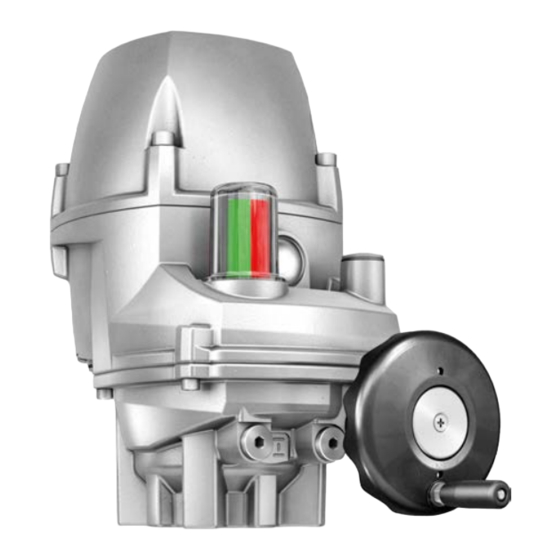

PROFOX / PF-Q80 PF-Q600 Inhaltsverzeichnis PROFOX Anleitung zuerst lesen! Sicherheitshinweise beachten. Diese Anleitung gilt als Teil des Produktes. Anleitung während der Lebensdauer des Produktes aufbewahren. Anleitung an jeden nachfolgenden Benutzer oder Besitzer des Produktes weitergeben. Zielgruppe: Dieses Dokument enthält Informationen für Montage-, Inbetriebnahme- und Wartungspersonal. Inhaltsverzeichnis Seite Sicherheitshinweise.......................
Seite 3
8.2. Motorbetrieb 8.2.1. Bedienung des Stellantriebs vor Ort 8.2.1.1. Bedienung des Stellantriebs über Taster 8.2.1.2. Bedienung des Stellantriebs mit der AUMA Assistant App 8.2.2. Bedienung des Stellantriebs von Fern Meldeleuchte FOX-EYE und Stellungsanzeige..............Störungsbehebung........................ 10.1. Fehler bei der Inbetriebnahme 10.2.
Veränderungen am Gerät sind nur mit schriftlicher Zustimmung des Herstellers erlaubt. 1.2. Anwendungsbereich AUMA Schwenkantriebe PF-Q sind für die Betätigung von Industriearmaturen, wie z. B. Klappen und Hähnen bestimmt. Andere Anwendungen sind nur mit ausdrücklicher (schriftlicher) Bestätigung des Herstellers erlaubt.
PROFOX / PF-Q80 PF-Q600 PROFOX Sicherheitshinweise Lastenaufzüge nach EN 81-1/A1 Rolltreppen Dauerbetrieb Erdeinbau dauernden Unterwassereinsatz (Schutzart beachten) explosionsgefährdete Bereiche, mit Ausnahme von Zone 22 strahlenbelastete Bereiche in Nuklearanlagen Bei unsachgemäßem oder nicht bestimmungsgemäßem Einsatz wird keine Haftung übernommen. Zur bestimmungsgemäßen Verwendung gehört auch die Beachtung dieser Anleitung. Information Die Anleitung gilt für die Standardausführung “rechtsdrehend schließen”, d.h.
Verschlussschraube Nothandbetrieb Handrad App und Software Über die Software AUMA CDT für Windows Computer (Notebook oder Tablet) und über die AUMA Assistant App für Android Geräte können vom Stellantrieb Daten ein- bzw. ausgelesen, Einstellungen verändert und gespeichert werden. Die Verbindung zwischen Computer und AUMA Stellantrieb erfolgt dabei drahtlos über eine Bluetooth-Schnittstelle.
Seite 7
Die Software AUMA CDT ist über unsere Website im Internet unter www.auma.com kostenlos beziehbar. AUMA Cloud Die AUMA Cloud ist das Herz der digitalen AUMA Welt. Sie ist die interaktive Plattform, um die Instandhaltung von AUMA Stellantrieben effizient und kostenorientiert zu organisieren. In der AUMA Cloud lassen sich Gerätedaten von allen Stellantrieben in einer Anlage sammeln und übersichtlich darstellen.
PROFOX / PF-Q80 PF-Q600 Typenschild PROFOX Typenschild Bild 4: Anordnung des Typenschilds Bild 5: Typenschild PROFOX (Beispiel) Produktname Typenbezeichnung Auftragsnummer Seriennummer Stellantrieb Drehmomentbereich in Richtung AUF/ZU Betriebsart Stromart, Netzspannung, Netzfrequenz Schaltplan Ansteuerung [10] zul. Umgebungstemperatur [11] Name und Anschrift des Herstellers (Herstellerlogo: [12] DataMatrix-Code [13]...
Seite 9
Daten des Gerätes ermittelt werden. Bei Rückfragen zum Produkt bitten wir Sie stets diese Nummer anzugeben. Im Internet unter http://www.auma.com > Service & Support > myAUMA, bieten wir einen Service an, über den ein autorisierter Benutzer durch Eingabe der Auftragsnummer auftragsbezogene Dokumente wie Schaltpläne und Technische...
PROFOX / PF-Q80 PF-Q600 Transport und Lagerung PROFOX Transport und Lagerung 4.1. Transport Transport zum Aufstellungsort in fester Verpackung durchführen. Schwebende Last! Tod oder schwere Verletzungen. NICHT unter schwebender Last aufhalten. Hebezeug am Gehäuse und NICHT am Handrad befestigen. Stellantriebe, die auf eine Armatur gebaut sind: Hebezeug an der Armatur und NICHT am Stellantrieb befestigen.
PROFOX / PF-Q80 PF-Q600 PROFOX Montage Montage 5.1. Einbaulage Das hier beschriebene Produkt kann in beliebiger Einbaulage, ohne Einschränkung, betrieben werden. 5.2. Ballengriff am Handrad montieren Um Transportschäden zu vermeiden, wird der Ballengriff umgekehrt am Handrad montiert. Vor Inbetriebnahme Ballengriff in richtiger Position montieren: Hutmutter [1] herausdrehen und Ballengriff [2] herausziehen.
Kupplung>). Bild 8: Beispiele: Kupplung aufsetzen Kupplung Armaturenwelle Gewindestift Spannscheibe und Schraube mit Federring Bild 9: Montagepositionen Kupplung Tabelle 3: Montageposition der Kupplung mit Einbaumaßen gemäß AUMA Festlegung Maße [mm] Q150 Q300 Q600 EN ISO 5211 X max. Y max.
Seite 13
PROFOX / PF-Q80 PF-Q600 PROFOX Montage Verzahnung auf Kupplung mit säurefreiem Fett gut einfetten (z.B. Gleitmo von Fa. Fuchs). Schwenkantrieb aufsetzen. Falls erforderlich, Schwenkantrieb leicht verdrehen bis Verzahnung von Kupplung eingreift. Bild 10: Montage des Schwenkantriebs auf die Armatur Auf Zentrierung (wenn vorhanden) und volle Anlage der Flansche achten. Information Falls Flanschbohrungen mit Gewinden nicht übereinstimmen: 7.1 Handrad etwas drehen bis Bohrungen fluchten.
Auslieferung zusammen mit dieser Anleitung in einer wetterfesten Tasche plan am Gerät befestigt. Er kann auch unter Angabe der Auftragsnummer (siehe Typenschild) angefordert, oder direkt vom Internet (http://www.auma.com) heruntergeladen werden. Die Stellantriebe sind für den Einsatz in TN- und TT Netzen geeignet. Im IT Netz ist Zulässige Netzformen...
PROFOX / PF-Q80 PF-Q600 PROFOX Elektroanschluss Die Störfestigkeit von Signal- und Feldbusleitungen erhöht sich, wenn die Lei- tungen dicht am Massepotential verlegt werden. Lange Leitungen möglichst vermeiden oder darauf achten, dass sie in wenig gestörten Bereichen verlegt werden. Parallelstrecken mit geringem Leitungsabstand von störempfindlichen und störbehafteten Leitungen vermeiden.
PROFOX / PF-Q80 PF-Q600 Elektroanschluss PROFOX 6.3. Leitungen anschließen Bild 12: Kabelführung bei einer Signalleitung und einer Netzleitung Bild 13: Kabelführung bei zwei Signalleitungen und einer Netzleitung Aus Gründen der Zugänglichkeit empfehlen wir die Einhaltung der folgenden Reihenfolge. Signalleitung in rechte Kabelverschraubung einführen und nach oben schieben, bis die Leitung sichtbar ist.
Seite 17
PROFOX / PF-Q80 PF-Q600 PROFOX Elektroanschluss Leitungen nach auftragsbezogenem Schaltplan anschließen. Bild 14: Signalleitungen mit Push-in Technik anschließen...
Seite 18
PROFOX / PF-Q80 PF-Q600 Elektroanschluss PROFOX Im Fehlerfall: Gefährliche Spannung bei NICHT angeschlossenem Schutzleiter! Stromschlag möglich. Alle Schutzleiter anschließen. Schutzleiteranschluss mit externem Schutzleiter der Anschlussleitung verbinden. Gerät nur mit angeschlossenem Schutzleiter in Betrieb nehmen. Schutzleiter mit Gabelkabelschuh oder Aderendhülse am Schutzleiteranschluss ( ) wie abgebildet fest anschrauben.
PROFOX / PF-Q80 PF-Q600 PROFOX Elektroanschluss 6.4. Anschlussraum schließen Deckel Schrauben Kabeleinführung Verschlussstopfen Kabelverschraubung (nicht im Lieferumfang enthalten) Kurzschluss durch Einklemmen der Leitungen! Stromschlag und Funktionsstörungen möglich. Buchsenteil vorsichtig einsetzen, um keine Leitungen einzuklemmen. Dichtflächen an Deckel [1] und Gehäuse säubern. Deckel [1] aufsetzen und Schrauben [2] gleichmäßig über Kreuz anziehen.
Seite 20
PROFOX / PF-Q80 PF-Q600 Elektroanschluss PROFOX Bild 16: Erdungsanschluss Außenliegender Erdungsanschluss (Klemmbügel) für die Anbindung an den Anwendung Potentialausgleich. Tabelle 6: Anschlussquerschnitte und Anziehdrehmomente Erdungsanschluss Leiterart Anschlussquerschnitte Anziehdrehmomente ein- und mehrdrähtig 2,5 mm² bis 6 mm² 4 Nm feindrähtig 1,5 mm² bis 4 mm² 4 Nm Bei feindrähtigen (flexiblen) Adern, Anschluss mit Kabelschuh/Ringkabelschuh.
Geschwindigkeiten Stellzeit Nein Seite 28, Geschwin- digkeiten einstellen Über die AUMA Assistant App oder AUMA CDT lassen sich eine Vielzahl weiterer Parameter konfigurieren. 7.1. Endanschläge im Schwenkantrieb Die internen Endanschläge begrenzen den Schwenkwinkel. Sie schützen die Armatur bei Versagen der Wegschaltung im Motorbetrieb und dienen als Begrenzung bei manuellem Betrieb mit dem Handrad.
PROFOX / PF-Q80 PF-Q600 Inbetriebnahme PROFOX Offenliegende, drehende Teile (Klappen/Hähne) an der Armatur! Quetschungen und Schäden durch Armatur bzw. Stellantrieb. Endanschläge nur durch ausgebildetes Fachpersonal einstellen. Einstellschrauben [2] und [4] niemals komplett entfernen, da sonst Fett austreten kann. Maß T beachten.
Im Anschluss an diese Einstellung kann sofort die Endlagenerkennung AUF eingestellt werden. 7.2. Endlagen setzen (über Taster) Falls Stellantrieb drehmomentabhängig abgeschaltet wird: werkseitig einge- stelltes Abschaltmoment überprüfen! Die Endlagen können auch über die AUMA Assistant App oder die Software AUMA CDT gesetzt werden.
PROFOX / PF-Q80 PF-Q600 Inbetriebnahme PROFOX Schäden an der Armatur/Getriebe bei falscher Einstellung! Bei Einstellung im Motorbetrieb: Fahrt rechtzeitig vor Endanschlag unterbrechen. Bei Abschaltung über Positionen Nachlauf berücksichtigen. 7.2.1. Endlage ZU setzen Deckel vom Stellantrieb abnehmen. Über den Taster in Richtung ZU fahren, bis die Armatur geschlossen ist. Die Fahrt in Richtung ZU wird durch die rot blinkende LED signalisiert.
PROFOX / PF-Q80 PF-Q600 PROFOX Inbetriebnahme Über den Taster in Richtung AUF fahren, bis die Armatur geöffnet ist. Die Fahrt in Richtung AUF wird durch die grün blinkende LED signalisiert. Nach Erreichen der gewünschten Endlage AUF den Taster loslassen. Die LED blinkt ca. 10 Sekunden lang blau. In dieser Zeitspanne lässt sich die Endlage setzen.
PROFOX / PF-Q80 PF-Q600 Inbetriebnahme PROFOX Tabelle 7: Stellungsanzeigen Abbildung Anzeigebereich Seite 90° Seite 26, Stellungsanzeige für 90° 120° Seite 27, Stellungsanzeige für 120° 45° 360° Seite 27, Stellungsanzeige für 45° 360° 7.3.1. Stellungsanzeige für 90° Verschlusschraube [1] abnehmen. Stellantrieb in Endlage ZU fahren. Mit geeignetem Schraubendreher innenliegende Welle [2] drehen, bis die Fenster an der Stellungsanzeige [3] Rot anzeigen.
PROFOX / PF-Q80 PF-Q600 PROFOX Inbetriebnahme 7.3.2. Stellungsanzeige für 120° Verschlusschraube [1] abnehmen. Stellantrieb in Endlage ZU fahren. Mit geeignetem Schraubendreher innenliegende Welle [2] drehen, bis das Fenster der Stellungsanzeige [3] Rot anzeigt. Stellantrieb in Endlage AUF fahren. Prüfen, ob das Fenster der Stellungsanzeige [3] Grün anzeigt. Falls ja: Stellungsanzeige wurde korrekt eingestellt.
7.4. Weitere Parameter konfigurieren Um den vollen Umfang der Konfigurationsmöglichkeiten nutzen zu können, wird entweder die AUMA Assistant App oder die Software AUMA CDT benötigt. Welche Parameter angezeigt werden und ob sie geändert werden können, hängt vom Benutzerlevel ab. Für Informationen bezüglich den Benutzerleveln und deren Passwörten siehe...
Seite 29
PROFOX / PF-Q80 PF-Q600 PROFOX Inbetriebnahme Alternative Standard Geschwindigkeit, falls für Fahrten nach AUF und ZU un- terschiedliche Geschwindigkeiten gefordert sind oder über einen binären Ein- gang zwischen zwei Geschwindigkeiten hin und her gewechselt werden soll (Parameter: Motordrehzahl 2). Geschwindigkeiten für die Funktionen „Sicherheitsverhalten“ und „NOT Verhal- ten“: für die Fahrt nach ZU (Parameter: Mot.Drehz.SF+NOT ZU) für die Fahrt nach AUF (Parameter: Mot.Drehz.SF+NOT AUF)
Seite 30
PROFOX / PF-Q80 PF-Q600 Inbetriebnahme PROFOX Drehzahl in % der maximalen Motordrehzahl Stellzeit 50 W 25 W 12 W Abtrieb 160 s — 10 % — 180 s — — 18 % 210 s — — 15 % 250 s —...
Seite 31
PROFOX / PF-Q80 PF-Q600 PROFOX Inbetriebnahme Drehzahl in % der maximalen Motordrehzahl Stellzeit 50 W 25 W 12 W Abtrieb 450 s 10 % — — 630 s — — — 750 s — 10 % —...
PROFOX / PF-Q80 PF-Q600 Bedienung PROFOX Bedienung 8.1. Handbetrieb Zur Einstellung und Inbetriebnahme, bei Motorausfall oder Ausfall des Netzes, kann der Antrieb im Handbetrieb betätigt werden. Im Motorbetrieb steht das Handrad still. Eine Umschaltung vom Motorbetrieb in den Handbetrieb ist nicht erforderlich. Armatur schließen: Handrad im Uhrzeigersinn drehen.
Bei Selbsthaltung fährt der Stellantrieb nach Drücken des Tasters bis in die jeweilige Endlage, sofern er nicht zuvor einen anderen Befehl erhält. Tippbetrieb oder Selbsthaltung kann über die AUMA Assistant App eingestellt werden. 8.2.1.2. Bedienung des Stellantriebs mit der AUMA Assistant App Die Bedienung des Stellantriebs kann alternativ auch über die Smartphone-App...
8.2.2. Bedienung des Stellantriebs von Fern Hierfür muss der Betriebsmodus des Stellantriebs auf Fern stehen. Der Betriebsmodus Fern kann über die AUMA Assistant App aktiviert werden. Defaulteinstellung: Betriebsmodus = Fern Betriebsmodus Fern über die AUMA Assistant App aktivieren: Parameter 555 (virtueller Wahlschalter) auf FERN stellen.
Seite 35
PROFOX / PF-Q80 PF-Q600 PROFOX Bedienung Eingang MODE: + 24 V DC = FERN AUF-ZU Die Ansteuerung erfolgt über digitale Befehle AUF, HALT, ZU. Eingang MODE: 0 V (bzw. Eingang offen) = FERN SOLL Die Ansteuerung erfolgt über ein analoges Signal (z.B. 0/4 20 mA).
PROFOX / PF-Q80 PF-Q600 Meldeleuchte FOX-EYE und Stellungsanzeige PROFOX Meldeleuchte FOX-EYE und Stellungsanzeige Bild 19: LED Farben des FOX-EYE Meldeleuchte FOX-EYE Stellungsanzeige Meldeleuchte FOX-EYE Tabelle 13: Meldeleuchte FOX-EYE (Standardeinstellung) Farbe/Zustand Bedeutung Beschreibung leuchtet rot Endlage ZU Der Stellantrieb befindet sich in der Endlage ZU. leuchtet grün Endlage AUF Der Stellantrieb befindet sich in der Endlage AUF.
Warnungen haben keinen Einfluss auf den elektrischen Betrieb des Stellantriebs. Sie haben lediglich informativen Charakter. Das FOX-EYE bleibt hellblau. Sammelmeldungen enthalten weitere Meldungen. Das FOX-EYE bleibt hellblau. Die Fehler und Warnungen können nur über die AUMA Assistant App oder AUMA CDT ausgelesen werden. Tabelle 16:...
Seite 38
Der Stellantrieb hat das eingestellte Abschaltmo- Eine der folgenden Maßnahmen durchführen: ment in Richtung AUF erreicht. Über Taster oder AUMA Assistant App Fahrbe- fehl in Richtung ZU geben. Fehlermeldung über die AUMA Assistant App oder AUMA CDT im Menü „Diagnose“ zurück- setzen.
Wir empfehlen für solche Tätigkeiten unseren Service zu kontaktieren. Instandhaltungs- und Wartungsarbeiten nur wenn Gerät außer Betrieb ist. AUMA AUMA bietet umfangreiche Serviceleistungen wie z. B. Instandhaltung und Wartung Service & Support und auch Kundenschulungen an. Kontaktadressen sind in diesem Dokument unter <Adressen>...
Information geben. Die genaue Ausführung muss dem Technischen Datenblatt zum Auftrag entnommen werden. Das Technische Datenblatt zum Auftrag steht im Internet unter http://www.auma.com zum Download in deutscher und englischer Sprache zur Verfügung (Angabe der Auftragsnummer erforderlich). 12.1. Technische Daten Schwenkantriebe mit integrierter Stellantriebs-Steuerung für Steuer- und Re-...
Seite 41
PROFOX / PF-Q80 PF-Q600 PROFOX Technische Daten Ausstattung und Funktionen Spannungsversorgung Standardspannungen: Wechselstrom: 240 V / 50 60 Hz Der Spannungsbereich darf um max. 10 % unter- bzw. überschritten werden Der Frequenzbereich darf um max. 5 % unter- bzw. überschritten werden Stromaufnahme siehe Elektrische Daten Schwenkantriebe PROFOX Überspannungskategorie Kategorie III gemäß...
Seite 42
Außerdem überwacht und erfasst der Stellantrieb weitere Kennzahlen und Zustände. Daraus entstehende Fehler- oder Warnmeldungen werden im Ereignisprotokoll gespeichert. Die Meldungen sind konfigurierbar. Eine Übersicht in der AUMA Assistant App oder CDT Software zeigt alle vorliegen- den Fehler-/Warnmeldungen an, mit Absprungmöglichkeit zu den Details. Einsatzbedingungen...
Seite 43
Geeignet für den Einsatz in Bereichen mit extrem hoher Salzbelastung, ständiger Konden- sation und starker Verunreinigung. Beschichtung Zweischichtige Pulverbeschichtung Zweikomponentenfarbe mit Eisenglimmer Farbe Standard: AUMA silbergrau (ähnlich RAL 7037) Option: Lieferbare Farbtöne auf Anfrage Lebensdauer Steuerbe- 10 000 Betätigungszyklen AUF - ZU - AUF trieb: Ein Betätigungszyklus entspricht einer Fahrt von ZU nach AUF und zurück bei einer...
Seite 45
Bei jeder Ersatzteilbestellung bitten wir, uns den Gerätetyp und unsere Auftragsnummer zu nennen (siehe Typenschild). Es dürfen nur original AUMA Ersatzteile verwendet werden. Die Verwendung anderer Teile führt zum Erlöschen der Garantie sowie zum Ausschluss von Haftungs- ansprüchen. Die Darstellung der Ersatzteile kann von der Lieferung abweichen.
