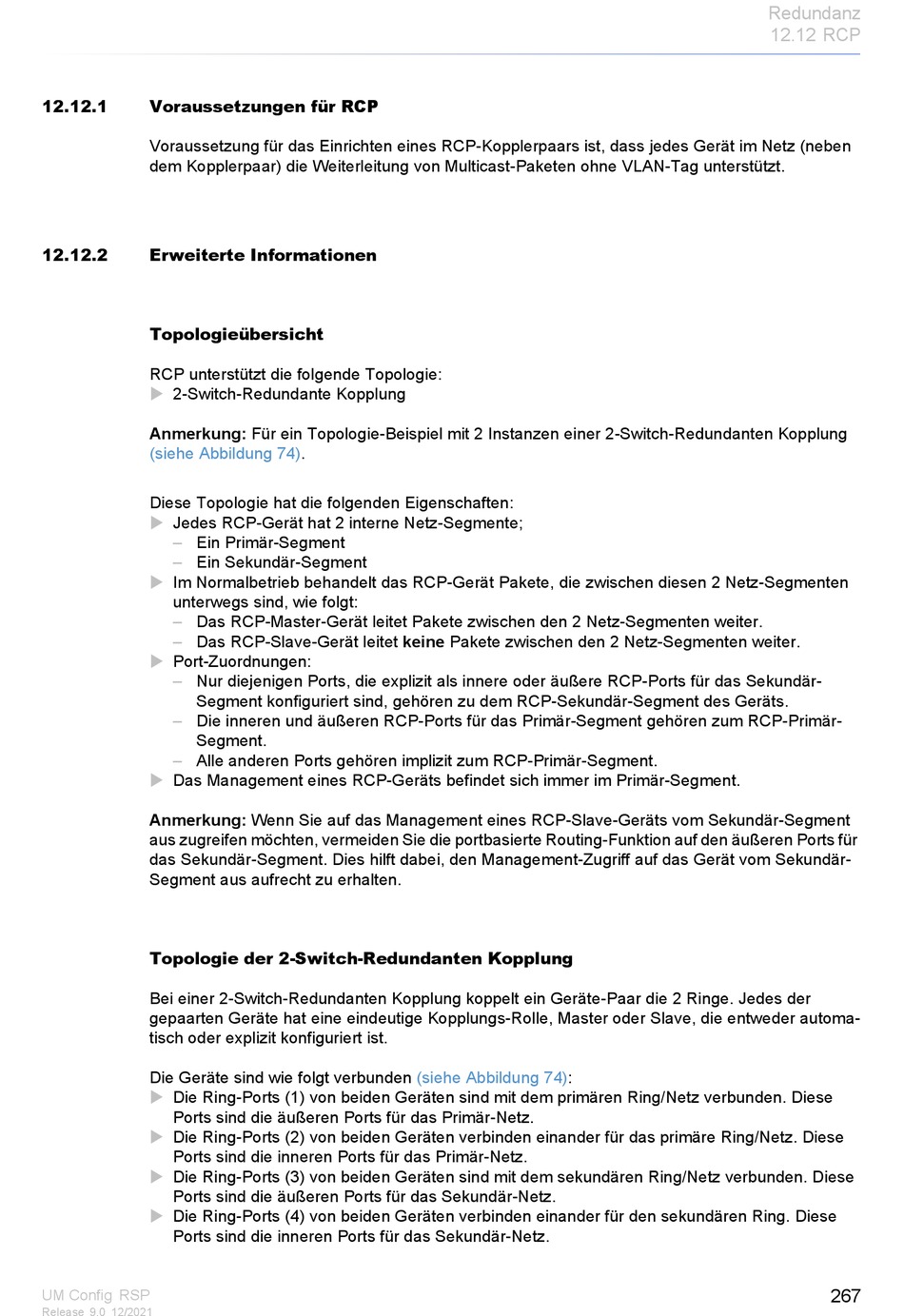

12.12.1
Voraussetzungen für RCP
Voraussetzung für das Einrichten eines RCP-Kopplerpaars ist, dass jedes Gerät im Netz (neben
dem Kopplerpaar) die Weiterleitung von Multicast-Paketen ohne VLAN-Tag unterstützt.
12.12.2
Erweiterte Informationen
Topologieübersicht
RCP unterstützt die folgende Topologie:
2-Switch-Redundante Kopplung
Anmerkung: Für ein Topologie-Beispiel mit 2 Instanzen einer 2-Switch-Redundanten Kopplung
(siehe Abbildung
Diese Topologie hat die folgenden Eigenschaften:
Jedes RCP-Gerät hat 2 interne Netz-Segmente;
–
Ein Primär-Segment
–
Ein Sekundär-Segment
Im Normalbetrieb behandelt das RCP-Gerät Pakete, die zwischen diesen 2 Netz-Segmenten
unterwegs sind, wie folgt:
–
Das RCP-Master-Gerät leitet Pakete zwischen den 2 Netz-Segmenten weiter.
Das RCP-Slave-Gerät leitet keine Pakete zwischen den 2 Netz-Segmenten weiter.
–
Port-Zuordnungen:
–
Nur diejenigen Ports, die explizit als innere oder äußere RCP-Ports für das Sekundär-
Segment konfiguriert sind, gehören zu dem RCP-Sekundär-Segment des Geräts.
–
Die inneren und äußeren RCP-Ports für das Primär-Segment gehören zum RCP-Primär-
Segment.
–
Alle anderen Ports gehören implizit zum RCP-Primär-Segment.
Das Management eines RCP-Geräts befindet sich immer im Primär-Segment.
Anmerkung: Wenn Sie auf das Management eines RCP-Slave-Geräts vom Sekundär-Segment
aus zugreifen möchten, vermeiden Sie die portbasierte Routing-Funktion auf den äußeren Ports für
das Sekundär-Segment. Dies hilft dabei, den Management-Zugriff auf das Gerät vom Sekundär-
Segment aus aufrecht zu erhalten.
Topologie der 2-Switch-Redundanten Kopplung
Bei einer 2-Switch-Redundanten Kopplung koppelt ein Geräte-Paar die 2 Ringe. Jedes der
gepaarten Geräte hat eine eindeutige Kopplungs-Rolle, Master oder Slave, die entweder automa-
tisch oder explizit konfiguriert ist.
Die Geräte sind wie folgt verbunden
Die Ring-Ports (1) von beiden Geräten sind mit dem primären Ring/Netz verbunden. Diese
Ports sind die äußeren Ports für das Primär-Netz.
Die Ring-Ports (2) von beiden Geräten verbinden einander für das primäre Ring/Netz. Diese
Ports sind die inneren Ports für das Primär-Netz.
Die Ring-Ports (3) von beiden Geräten sind mit dem sekundären Ring/Netz verbunden. Diese
Ports sind die äußeren Ports für das Sekundär-Netz.
Die Ring-Ports (4) von beiden Geräten verbinden einander für den sekundären Ring. Diese
Ports sind die inneren Ports für das Sekundär-Netz.
UM Config RSP
Release 9.0 12/2021
74).
(siehe Abbildung
74):
Redundanz
12.12 RCP
267
