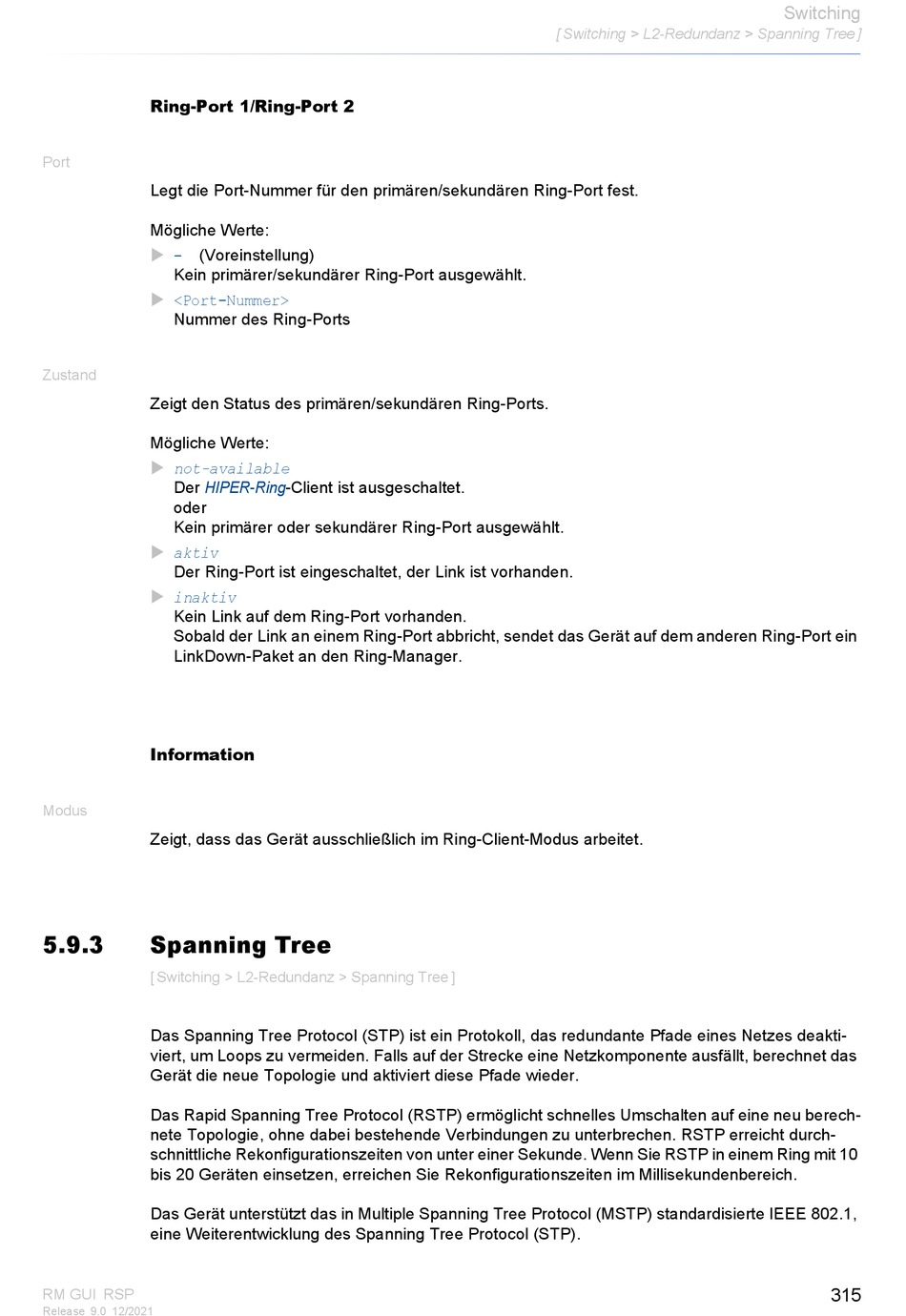

Ring-Port 1/Ring-Port 2
Port
Legt die Port-Nummer für den primären/sekundären Ring-Port fest.
Mögliche Werte:
-
(Voreinstellung)
Kein primärer/sekundärer Ring-Port ausgewählt.
<Port-Nummer>
Nummer des Ring-Ports
Zustand
Zeigt den Status des primären/sekundären Ring-Ports.
Mögliche Werte:
not-available
Der HIPER-Ring-Client ist ausgeschaltet.
oder
Kein primärer oder sekundärer Ring-Port ausgewählt.
aktiv
Der Ring-Port ist eingeschaltet, der Link ist vorhanden.
inaktiv
Kein Link auf dem Ring-Port vorhanden.
Sobald der Link an einem Ring-Port abbricht, sendet das Gerät auf dem anderen Ring-Port ein
LinkDown-Paket an den Ring-Manager.
Information
Modus
Zeigt, dass das Gerät ausschließlich im Ring-Client-Modus arbeitet.
5.9.3
Spanning Tree
[ Switching > L2-Redundanz > Spanning Tree ]
Das Spanning Tree Protocol (STP) ist ein Protokoll, das redundante Pfade eines Netzes deakti-
viert, um Loops zu vermeiden. Falls auf der Strecke eine Netzkomponente ausfällt, berechnet das
Gerät die neue Topologie und aktiviert diese Pfade wieder.
Das Rapid Spanning Tree Protocol (RSTP) ermöglicht schnelles Umschalten auf eine neu berech-
nete Topologie, ohne dabei bestehende Verbindungen zu unterbrechen. RSTP erreicht durch-
schnittliche Rekonfigurationszeiten von unter einer Sekunde. Wenn Sie RSTP in einem Ring mit 10
bis 20 Geräten einsetzen, erreichen Sie Rekonfigurationszeiten im Millisekundenbereich.
Das Gerät unterstützt das in Multiple Spanning Tree Protocol (MSTP) standardisierte IEEE 802.1,
eine Weiterentwicklung des Spanning Tree Protocol (STP).
RM GUI RSP
Release 9.0 12/2021
[ Switching > L2-Redundanz > Spanning Tree ]
Switching
315
