Diagnose

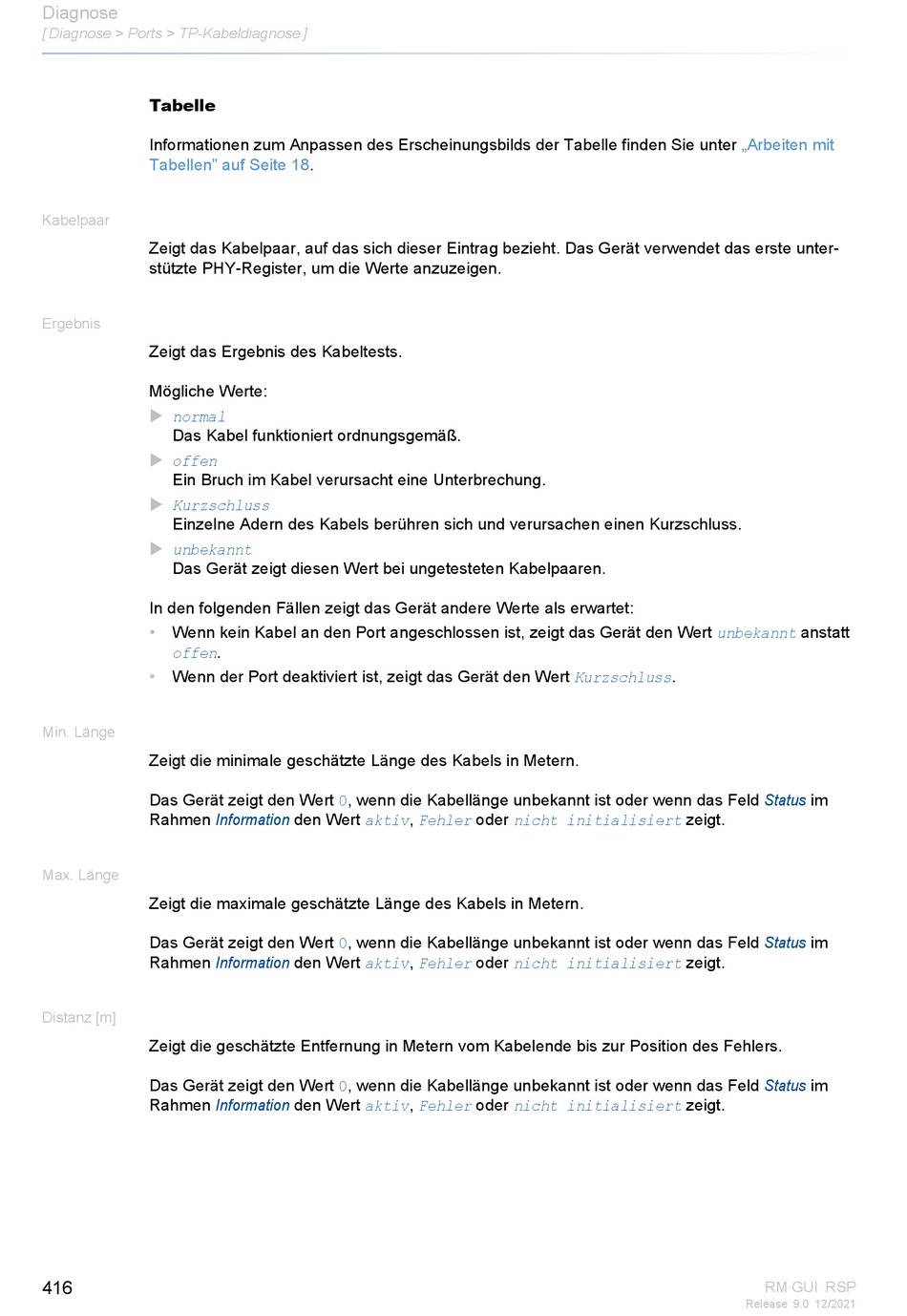

[ Diagnose > Ports > TP-Kabeldiagnose ]
Tabelle
Informationen zum Anpassen des Erscheinungsbilds der Tabelle finden Sie unter
Tabellen" auf Seite
Kabelpaar
Zeigt das Kabelpaar, auf das sich dieser Eintrag bezieht. Das Gerät verwendet das erste unter-
stützte PHY-Register, um die Werte anzuzeigen.
Ergebnis
Zeigt das Ergebnis des Kabeltests.
Mögliche Werte:
normal
Das Kabel funktioniert ordnungsgemäß.
offen
Ein Bruch im Kabel verursacht eine Unterbrechung.
Kurzschluss
Einzelne Adern des Kabels berühren sich und verursachen einen Kurzschluss.
unbekannt
Das Gerät zeigt diesen Wert bei ungetesteten Kabelpaaren.
In den folgenden Fällen zeigt das Gerät andere Werte als erwartet:
•
Wenn kein Kabel an den Port angeschlossen ist, zeigt das Gerät den Wert
offen.
•
Wenn der Port deaktiviert ist, zeigt das Gerät den Wert Kurzschluss.
Min. Länge
Zeigt die minimale geschätzte Länge des Kabels in Metern.
Das Gerät zeigt den Wert 0, wenn die Kabellänge unbekannt ist oder wenn das Feld
Rahmen
Max. Länge
Zeigt die maximale geschätzte Länge des Kabels in Metern.
Das Gerät zeigt den Wert 0, wenn die Kabellänge unbekannt ist oder wenn das Feld
Rahmen
Distanz [m]
Zeigt die geschätzte Entfernung in Metern vom Kabelende bis zur Position des Fehlers.
Das Gerät zeigt den Wert 0, wenn die Kabellänge unbekannt ist oder wenn das Feld
Rahmen
416
18.
den Wert aktiv,
Information
den Wert aktiv,
Information
den Wert aktiv,
Information
oder
Fehler
nicht initialisiert
oder
Fehler
nicht initialisiert
oder
Fehler
nicht initialisiert
„Arbeiten mit
anstatt
unbekannt
im
Status
zeigt.
im
Status
zeigt.
im
Status
zeigt.
RM GUI RSP
Release 9.0 12/2021
