2-Switch-Kopplung
RM

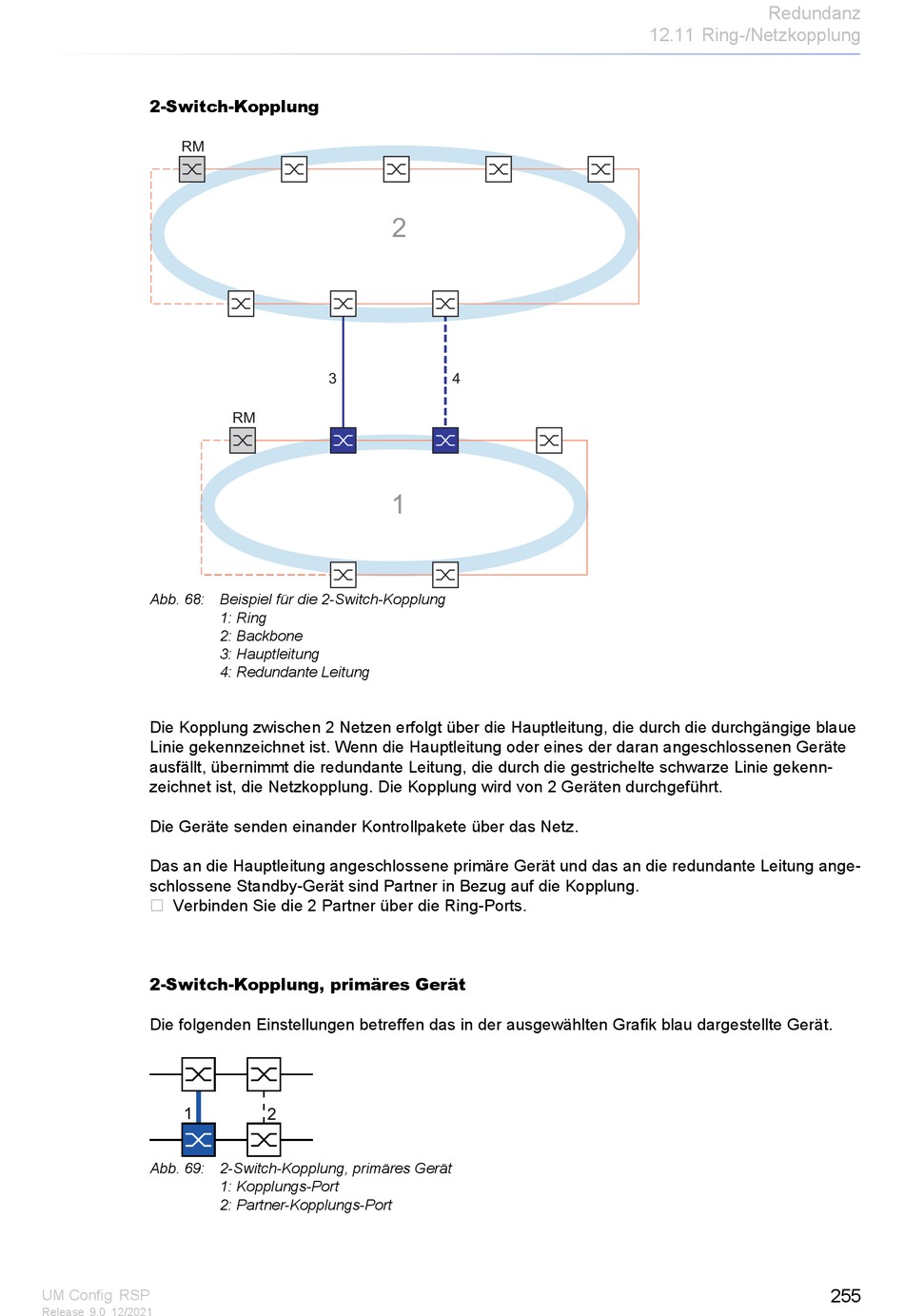

Abb. 68: Beispiel für die 2-Switch-Kopplung
Die Kopplung zwischen 2 Netzen erfolgt über die Hauptleitung, die durch die durchgängige blaue
Linie gekennzeichnet ist. Wenn die Hauptleitung oder eines der daran angeschlossenen Geräte
ausfällt, übernimmt die redundante Leitung, die durch die gestrichelte schwarze Linie gekenn-
zeichnet ist, die Netzkopplung. Die Kopplung wird von 2 Geräten durchgeführt.
Die Geräte senden einander Kontrollpakete über das Netz.
Das an die Hauptleitung angeschlossene primäre Gerät und das an die redundante Leitung ange-
schlossene Standby-Gerät sind Partner in Bezug auf die Kopplung.
Verbinden Sie die 2 Partner über die Ring-Ports.
2-Switch-Kopplung, primäres Gerät
Die folgenden Einstellungen betreffen das in der ausgewählten Grafik blau dargestellte Gerät.
1
Abb. 69: 2-Switch-Kopplung, primäres Gerät
UM Config RSP
Release 9.0 12/2021
3
RM
1: Ring
2: Backbone
3: Hauptleitung
4: Redundante Leitung
2
1: Kopplungs-Port
2: Partner-Kopplungs-Port
2
4
1
Redundanz
12.11 Ring-/Netzkopplung
255
