Inbetriebnahme
Netzanschluss
4.2.3
Gerät auf Netzeingangsspannung anpassen
Elektrischer Schlag!
Schweißgeräte verwenden hohe Spannungen, die bei Berührungen zu
lebensgefährlichen Stromschlägen und Verbrennungen führen können. Auch beim
Berühren niedriger Spannungen kann man erschrecken und in der Folge verunglücken.
•
Öffnen des Gerätes ausschließlich durch sachkundiges Fachpersonal!
•
Keine spannungsführenden Teile am Gerät berühren!
•
Anschluss- und Verbindungsleitungen müssen mängelfrei sein!
•
Schweißbrenner und Stabelektrodenhalter isoliert ablegen!
•
Ausschließlich trockene Schutzkleidung tragen!
•
4 Minuten warten, bis Kondensatoren entladen sind!
Schutzleiter PE (protective earth)!
Die Gehäusebleche des Geräts sind zum Schutz von Menschen und Tieren vor
gefährlicher Berührungsspannung und elektrischem Schlag im Falle eines Fehlers mit
einem grün-gelben Schutzleiter verbunden.
•
Schutzleiter nach dem Umbau wieder mit den Gehäuseblechen verbinden!
Die Anpassung der Netzeingangsspannung erfolgt durch Umklemmen der entsprechenden Netzleitungen
am Vorschalttransformator im Schweißgerät.
•
Linke Geräteabdeckung abschrauben und Schutzleiter abziehen.
Pos. Symbol
1
2
3
4
5
•
Alle drei Netzleitungen am Vorschalttransformator auf die vorhandene Netzeingangsspannung
3 x 480V,
3 x 400V oder
3 x 230V anklemmen.
8
Beschreibung
0
3 x 480V
3 x 400V
3 x 230V
Anschlußklemmen
Anpassung der Eingangsspannung
Vorschalttransformator
GEFAHR
4

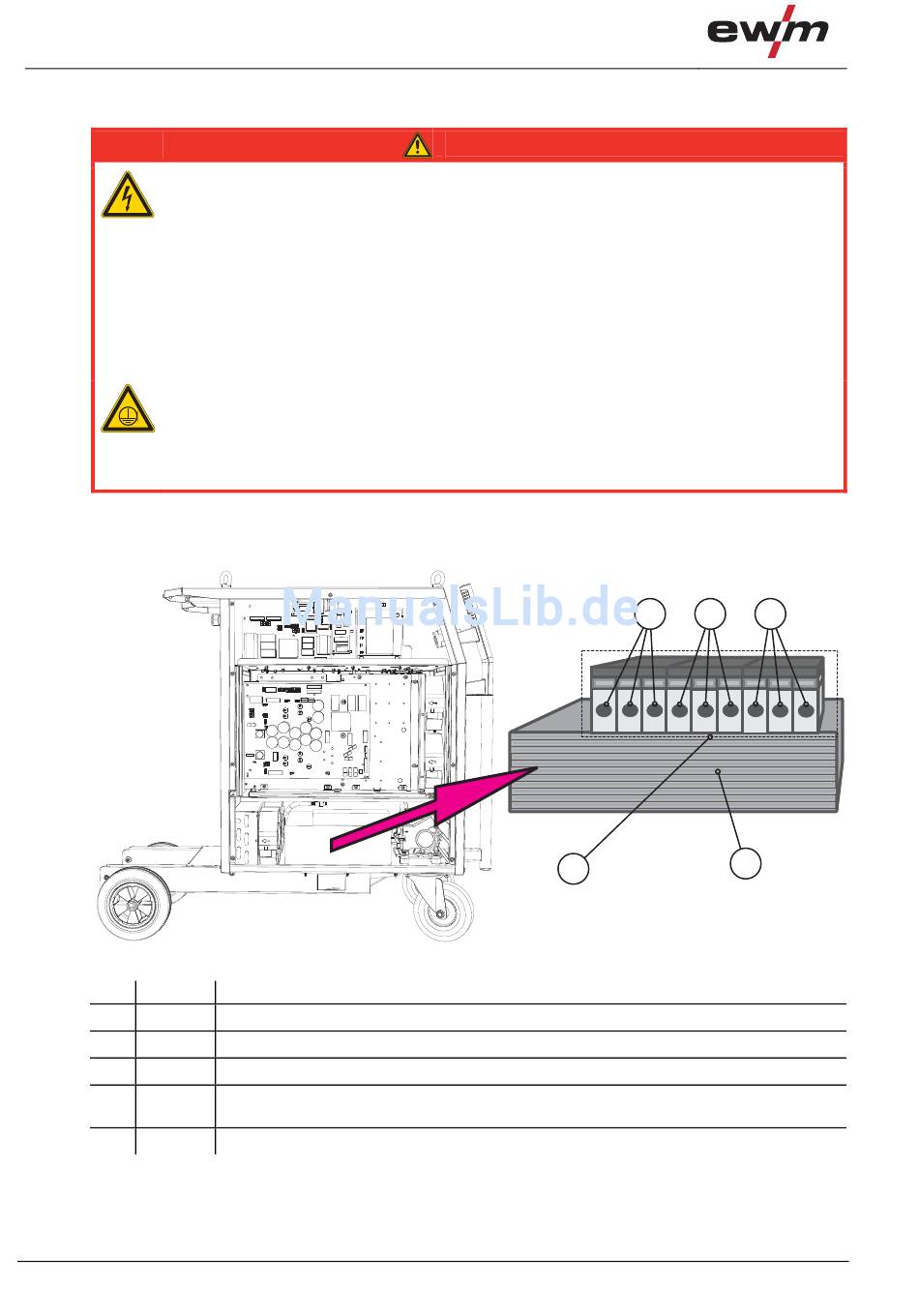

Abbildung 4-2
1
2
3
3 x 400V
3 x 480V
3 x 230V
5
099-OW0001-EW500
15.09.2010
