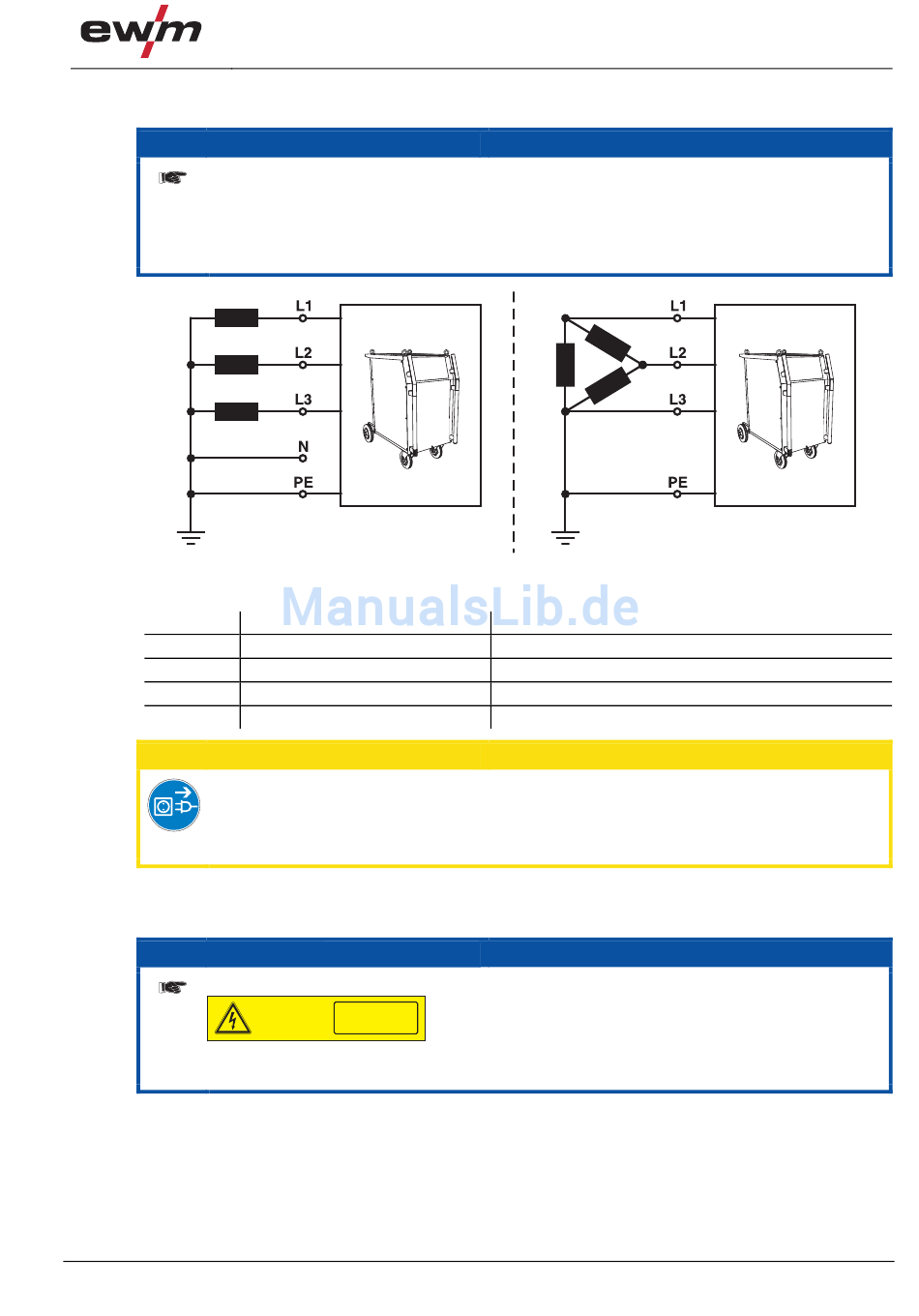

4.2.1
Netzform
Das Gerät darf entweder an einem
•
Dreiphasen-4-Leiter-System mit geerdetem Neutralleiter oder
•
Dreiphasen-3-Leiter-System mit Erdung an einer beliebigen Stelle,
z.B. an einem Außenleiter
angeschlossen und betrieben werden.
Legende
Pos.
Bezeichnung
L1
Außenleiter 1
L2
Außenleiter 2
L3
Außenleiter 3
PE
Schutzleiter
Betriebsspannung - Netzspannung!
Die auf dem Leistungsschild angegebene Betriebsspannung muss mit der
Netzspannung übereinstimmen, um eine Beschädigung des Geräts zu vermeiden!
•
Die Netzabsicherung entnehmen Sie dem Kapitel „Technische Daten"!
•
Netzstecker des abgeschalteten Gerätes in entsprechende Steckdose einstecken.
4.2.2
Netzeingangsspannung prüfen
Auf der Geräterückseite befindet sich der Aufkleber "Netzanschlußspannung"
Auf diesem Aufkleber ist die aktuelle Netzspannungskonfiguration des Gerätes
ersichtlich!
099-OW0001-EW500
15.09.2010
Netzanschluß-
480V
spannung
Mains voltage
HINWEIS
Abbildung 4-1
Kennfarbe
schwarz
braun
grau
grün-gelb
VORSICHT
HINWEIS
Inbetriebnahme
Netzanschluss
7
