Standby

Allgemeines

SCALANCE X Switches unterstützen neben der Ringredundanz innerhalb eines Ringes auch die
redundante Kopplung von Ringen oder offenen Netzsegmenten (Linien). Bei der redundanten
Kopplung werden Ringe über zwei Ethernet-Verbindungen miteinander gekoppelt. Hierzu wird
in einem Ring ein Master-/Slave-Gerätepaar konfiguriert, das sich gegenseitig überwacht und
den Datenverkehr im Fehlerfall von der im Regelfall genutzten Master-Ethernet-Verbindung zur
Ausweich-(Slave-)Ethernet-Verbindung umleitet.
Standby-Redundanz
S7-300
Industrial Ethernet / PROFINET (Twisted Pair)
Industrial Ethernet / PROFINET (Fiber Optic)
S7-1500
S7-400

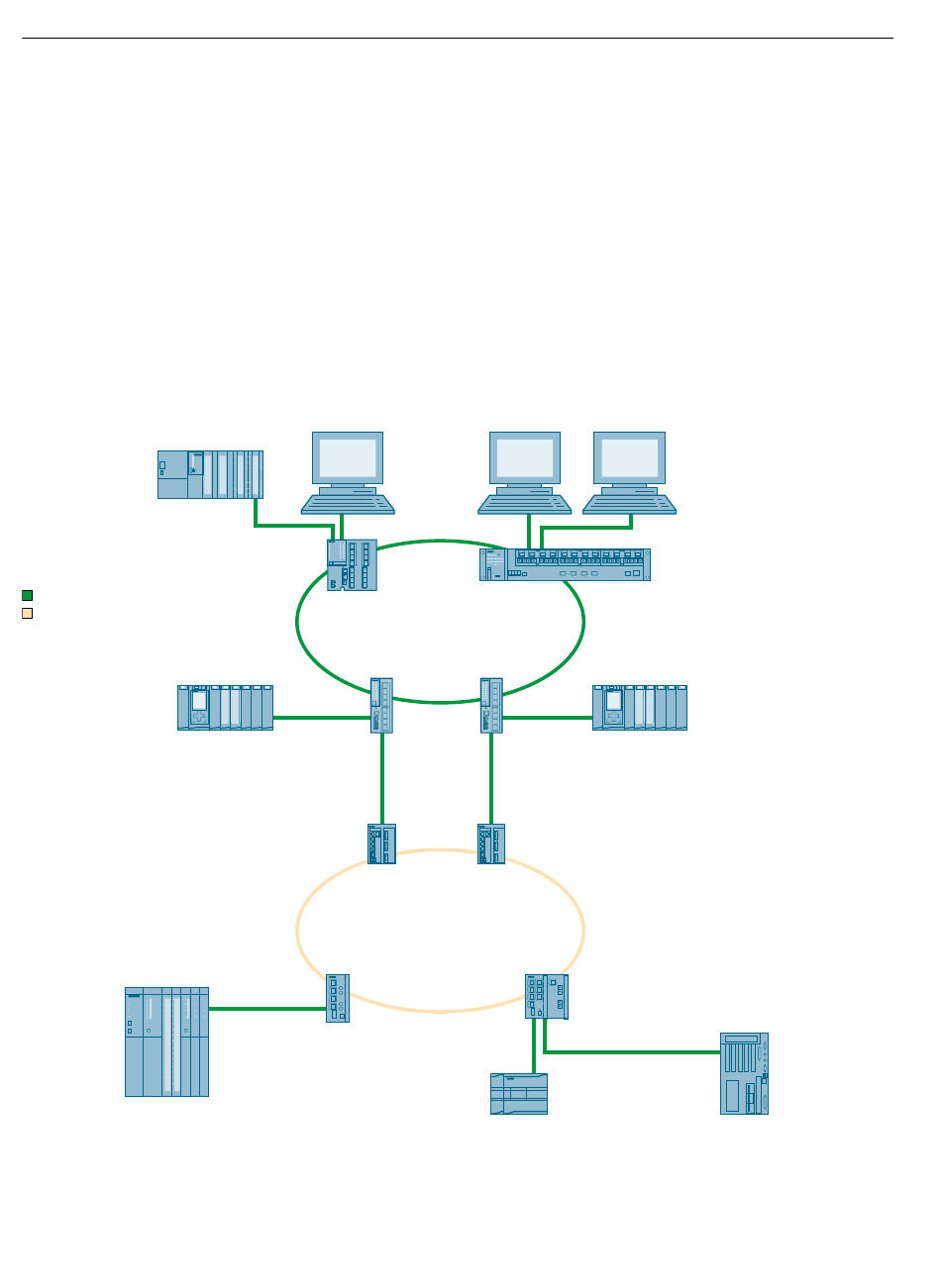

Bild 5-4 Beispiel einer redundanten Kopplung von zwei Ringen
