14
2 Installation und Montage
Querschienenmontage bei Befestigung seitlich in den Führungs-
schienen
Bei der Ausführung Querschienenbefestigung bündig mit den Führungsschienen
wird die Querschiene bündig mit der Unterkante der Führungsschienen befestigt.
Die Querschiene ist auf das Lichtmaß zwischen den Führungsschienen zuge-
schnitten. Zur Befestigung wird der mitgelieferte Winkel in die Führungsschiene
eingeschoben und von hinten mittels den beigelegten Nieten vernietet. Die
Befestigung der Querschiene auf dem Winkel erfolgt ebenfalls mittels einer
Niete.

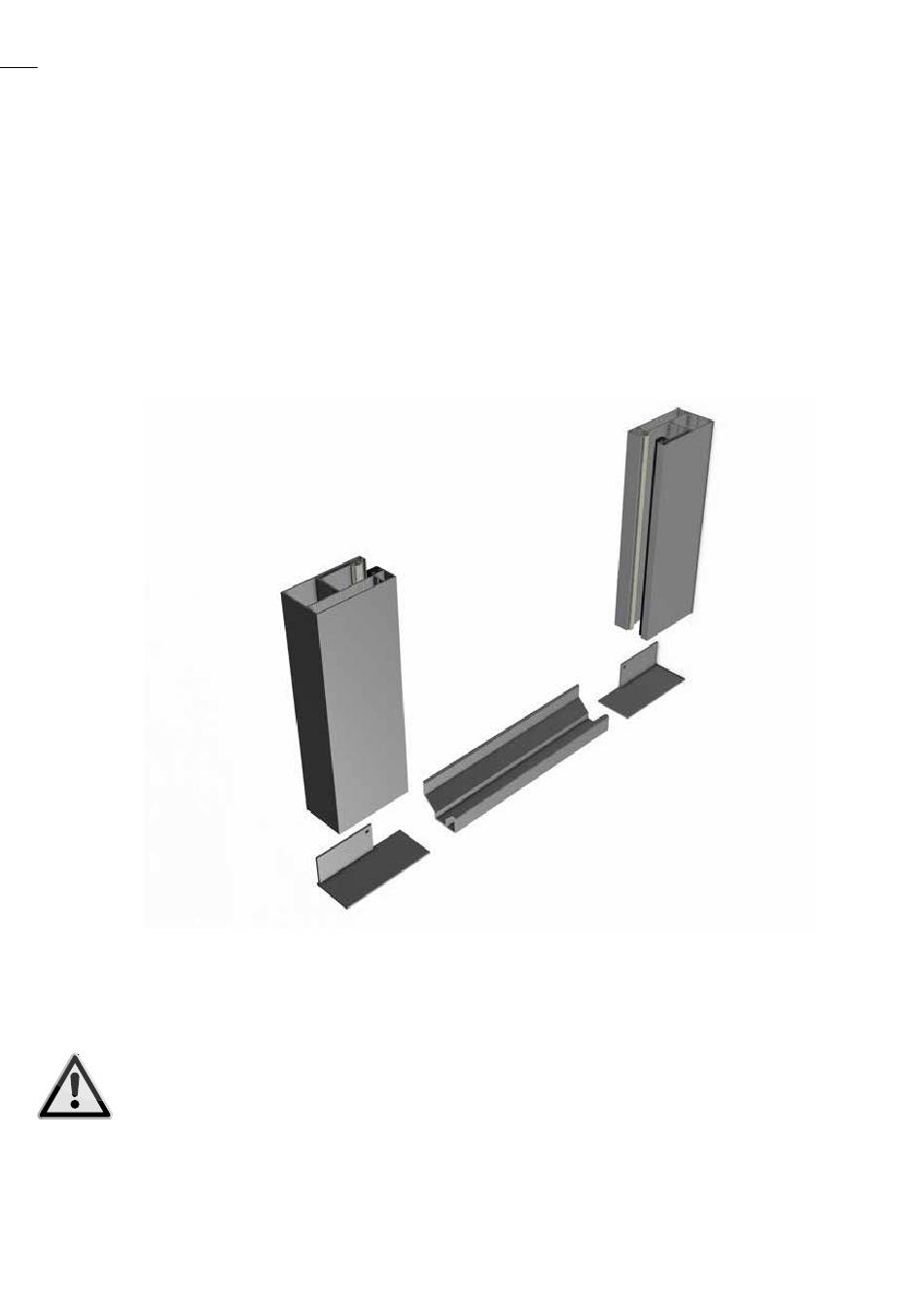

Abb. 10:
Vorbereiten am Fenster
Bei Einbau ist das schräge Überstandsmaß „P" an der niederen Seite zu berück-
sichtigen (ggf. ausstemmen).
Tipp
Bei Kabelaustritt nach oben ggf. diesen zusätzlich gegen Wassereintritt sichern.
