3.4.3 Wasser- und Druckluftanschlüsse
Wasser 3 ... 6 bar, max 56 °C
gefiltert 100 µm,
(Vor dem Anschluss
gründlich die Leitung
spülen!)
Druckluft 4 ... 6 bar (optimal 5 bar),
gefiltert 0,5 µm,
öl- und kondensatfrei
mind. Leitungsdurch-
messer 10 mm
Verschraubungen Schott-Verschraubung
AD 6 / ID 4
Druckminderungsventil
I = Druckluft Einlass
O = Druckluft Auslass
F = Durchflussrichtung hinter Abdeckung
M = Manometer
Hinweis!
• Bitte beachten Sie die Einbaurichtung des Druck-
minderungsventils.
• Schrauben Sie das Manometer in das Gewinde
auf der Rückseite des Ventils ein.
TopCal S CPC 300
max. 10 m
Endress+Hauser
CPG 300

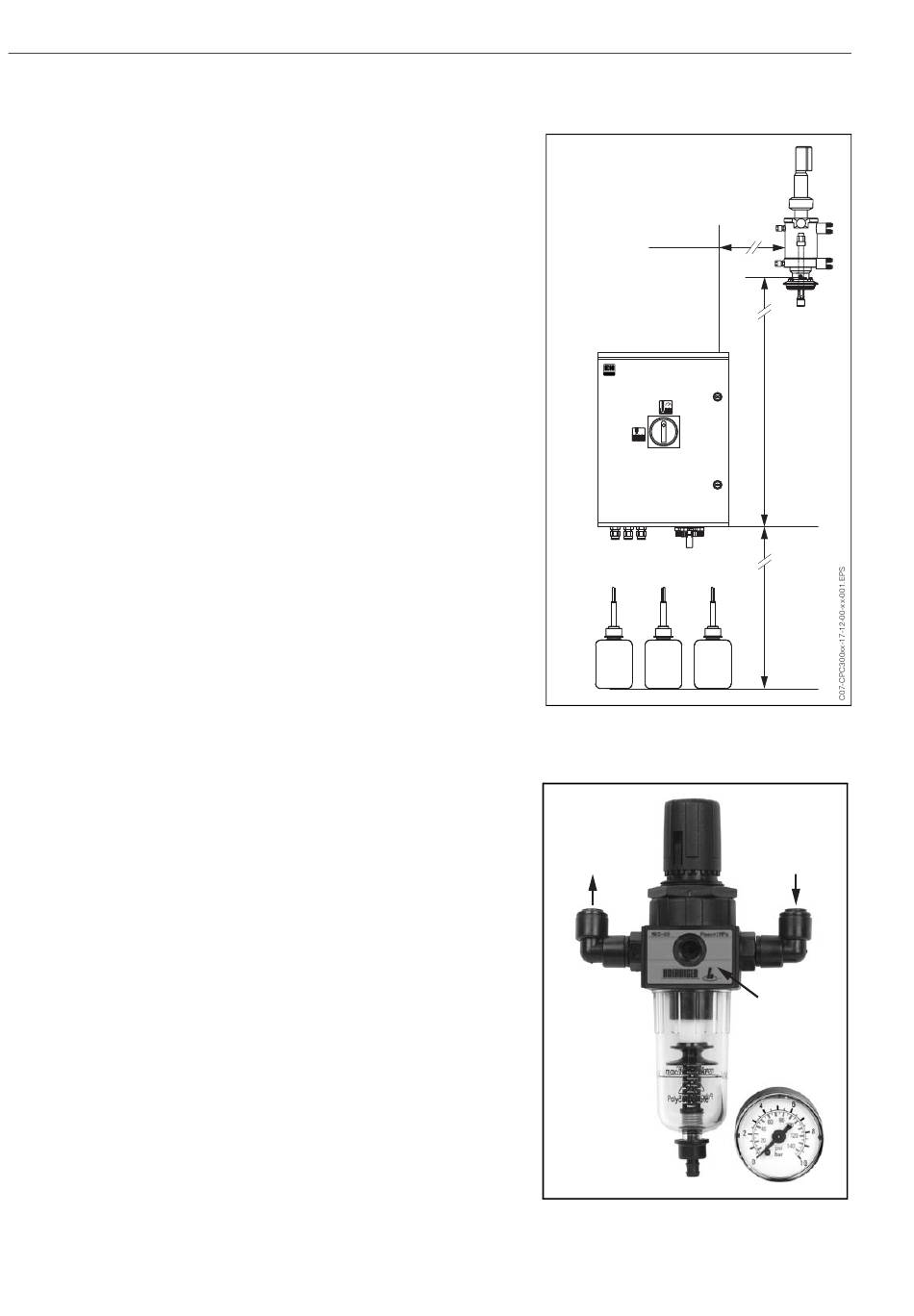

Abb. 13: Maximale Einbauentfernungen horizontal
und vertikal
O
Abb. 14: Druckminderungsventil
max. 5 m
max. 2 m
I
F
M
