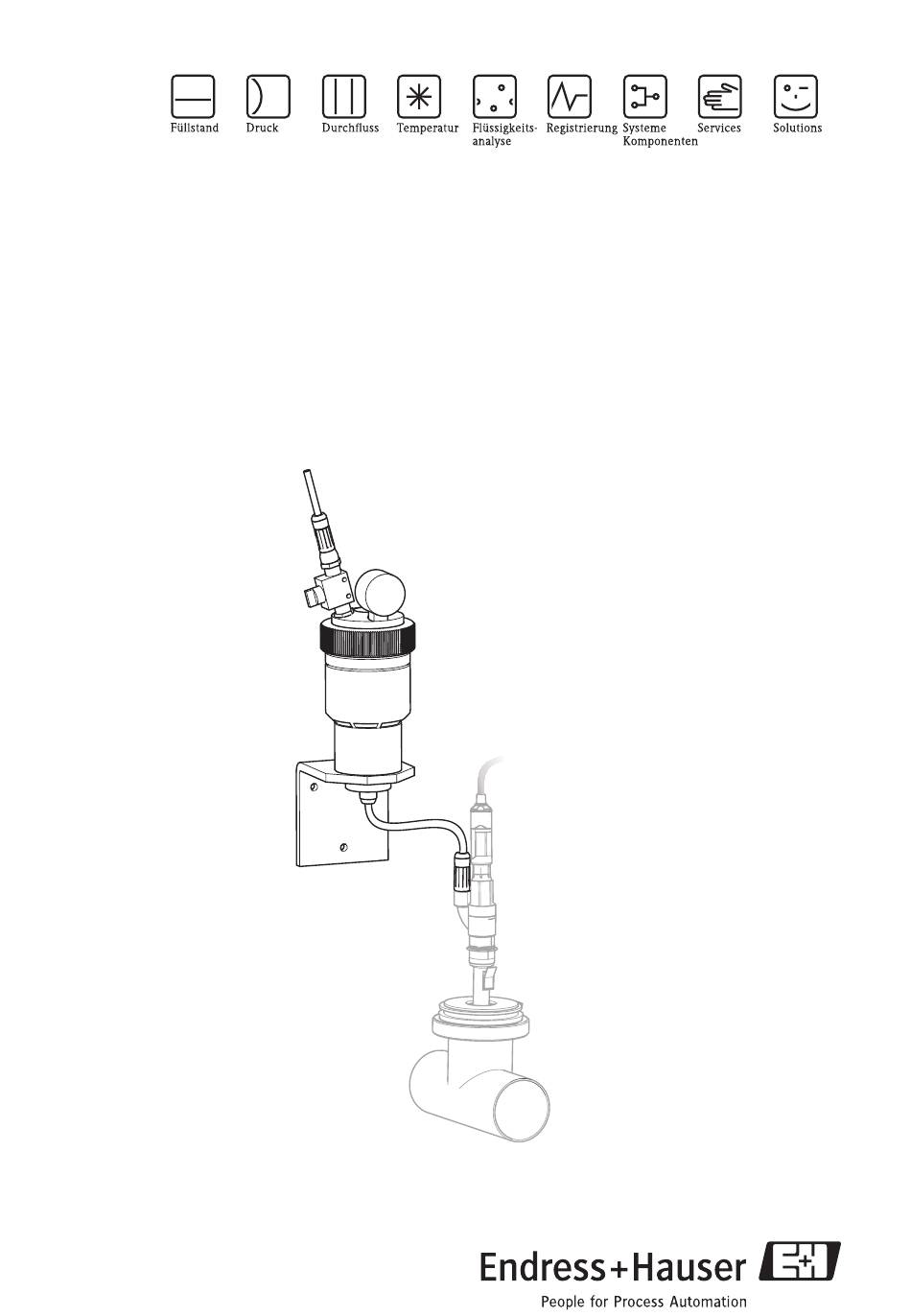

- Seite 1 Betriebsanleitung CPY7 Elektrolyt-Gefäß BA128C/07/de/12.05 71009677...
-
Seite 2: Inhaltsverzeichnis
Inbetriebnahme ... . 7 Elektrolyt auffüllen (CPY7-B) ... 7 Entlüften ......8 Zusammenbau . -
Seite 3: Sicherheitshinweise
CPY7 Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäße Verwendung Das Elektrolytgefäß ist bestimmt: • zur Versorgung von drucklosen oder druckbeaufschlagten Elektroden mit Flüssig-Elektrolyt- nachführung • zur Herstellung einer Elektrolytbrücke in Messeinrichtungen mit Bezugselektrode. Eine andere als die beschriebene Verwendung stellt die Sicherheit von Personen und der gesamten Messeinrichtung in Frage und ist daher nicht zulässig. -
Seite 4: Identifizierung
– 1 Befestigungswinkel (CPY7-A0, CPY7-B0) – 1 Verschraubung Pg 9 (CPY7-A0, CPY7-B0) – 2 Schlauchkupplungen mit Rückschlagventil (CPY7-B0, CPY7-B1) – 1 Luftpumpenanschluss (CPY7-B0, CPY7-B1) – 0,5 m (1,7 ft) Spiral-Druckschlauch (PA12W) (CPY7-B1) – 1 Schlauchverbinder (CPY7-B1) Montage Warenannahme, Transport und Lagerung •... -
Seite 5: Hinweise Zum Einbau In Druckbeaufschlagten Systemen
• Bei Rückfragen wenden Sie sich bitte an Ihren Lieferanten bzw. an Ihre Vertriebszentrale. Hinweise zum Einbau in druckbeaufschlagten Systemen • Betreiben Sie nur die druckfeste Ausführung CPY7-B in druckbeaufschlagten Systemen. • Überschreiten Sie niemals den max. zulässigen Druck von 10 bar/145 psi bei 30 °C/86 °F. -
Seite 6: Einbau An Armatur (Cpy-*1)
Montage CPY7 3.3.2 Einbau an Armatur (CPY-*1) a0005480 Abb. 2: Montage am Armaturenkopf Dipsys CPA111 Manometer (Zubehör) Schlauchkupplung mit Rückschlagventil Distanzrohr Handventil Befestigungsmutter Überwurfmutter Schlauchverbinder Schlauchanschluss Spiralschlauch Druckschlauch Einbaukontrolle • Kontrollieren Sie nach der Montage alle Anschlüsse auf festen Sitz und Dichtheit. -
Seite 7: Inbetriebnahme
2. Druckluft abgesperrt: 3. Schlauchkupplung ablösen. Handventil schließen. Handventil geschlossen. a0005758 a0005759 a0005760 4. Gefäß entlüften: 5. Oberteil abnehmen: 6. Elektrolyt einfüllen: bis zur Handventil öffnen. Überwurfmutter lösen. Gefäßmarkierung. Hinweis! Bei der drucklosen Ausführung (CPY7-A) entfallen die Schritte 1-4. Endress+Hauser... -
Seite 8: Entlüften
Inbetriebnahme CPY7 Entlüften " Achtung! Nach dem Befüllen mit Elektrolyt müssen Sie den Elektrolytschlauch entlüften. Tragen Sie dazu Schutzhandschuhe! Lösen Sie den Elektrolytschlauchanschluss am Sensor. Drücken Sie den Ventilstößel der Schlauchkupplung hinein bis Elektrolyt nachläuft: Schließen Sie den Elektrolytschlauch wieder am Sensor an. -
Seite 9: Wartung
Wartung Wartung Warnung! Warten Sie das Elektrolytgefäß immer nur im drucklosen Zustand. Gefäßdruck ablassen (nur Ausführung CPY7-B) • Bei Verwendung Luftpumpenanschluss: – Lösen Sie den Ventilnippel am Deckel um eine Umdrehung (SW19). • Bei Verwendung Druckluftanschluss: – Sperren Sie die Druckluftzufuhr am Handventil (Knebel in waagerechter Stellung). -
Seite 10: Technische Daten
• Best.-Nr. 71021028 Technische Daten Prozessbedingungen a0005461 Abb. 3: Druck-Temperatur-Diagramm Prozesstemperaturgrenze 30 °C bei 10 bar (86 °F bei 145 psi) 60 °C (140 °F) drucklos Prozessdruckgrenze 10 bar bei 30 °C (145 psi bei 86 °F), nur Ausführung CPY7-B* Endress+Hauser... -
