Bei Baustahlmatten und Armierungen im untersuchten Untergrund wird
über der gesamten Fläche ein Ausschlag in der Messanzeige f angezeigt.
Verwenden Sie in diesem Fall immer die Zoom-Funktion für die Suche.
Typischerweise wird bei Baustahlmatten direkt über den Eisenstäben im
Display das Symbol h für magnetische Metalle angezeigt, zwischen den
Eisenstäben erscheint das Symbol i für nichtmagnetische Metalle.
Holzobjekte suchen
Drücken Sie für die Suche nach Holzobjekten die Taste für Holzsuche 5.
Im Display werden das Symbol b für Holzsuche und die Anzeige der Zoom-
Funktion d angezeigt, der Pfeil unterhalb der Zoom-Anzeige d blinkt. Die
Kalibrierungsanzeige „AutoCal" g und der Ring 1 erlöschen.
Setzen Sie das Messwerkzeug auf die zu untersuchende Fläche auf. Drü-
cken Sie erst dann die Taste „ZOOM" 4 und halten Sie sie gedrückt. Der
Leuchtring 1 leuchtet nun grün, die Kalibrierungsanzeige „AutoCal" g
wird wieder angezeigt, die Anzeige der Zoom-Funktion d sowie der Pfeil
darunter erlöschen.
mehrmaligem Überfahren des gleichen Bereiches kann das Holzobjekt sehr
genau angezeigt werden: Solange sich das Messwerkzeug über dem Holz-
objekt befindet, leuchtet der Ring 1 rot und es ertönt ein Dauerton. Über der
Mitte des Holzobjektes hat die Messanzeige f den größten Ausschlag. Die
Zoom-Messanzeige e ist bei der Suche nach Holzobjekten nicht aktiv.
Achtung: Wenn Sie das Messwerkzeug zufällig über einem Holzobjekt auf
die zu untersuchende Fläche aufgesetzt und über die Fläche bewegt
haben, dann blinken die Messanzeige f sowie der Pfeil unter der Zoom-
Anzeige d, und der Leuchtring 1 blinkt rot. Beginnen Sie in diesem Fall die
Messung neu, indem Sie das Messwerkzeug etwas versetzt wieder auf den
Untergrund setzen und die Taste „ZOOM" 4 erneut drücken.
Bei der Suche nach Holzobjekten werden teilweise auch Metallobjekte in
einer Tiefe von 20–50 mm als gefundene Objekte angezeigt. Zur Unter-
scheidung zwischen Holz- und Metallobjekten wechseln Sie in die Funktion
Metallsuche (siehe „Metallobjekte suchen"). Wird in dieser Funktion an der
gleichen Stelle ein Objekt angezeigt, dann ist es eindeutig ein Metall-, kein
Holzobjekt. Wechseln Sie zur weiteren Suche nach Holzobjekten zurück in
die Funktion Holzsuche.
Spannungsführende Leitungen suchen
Das Messwerkzeug zeigt Leitungen an, die Spannung zwischen 110 V und
400 V führen und deren Frequenz dem weit verbreiteten Standard (Wech-
selstrom mit 50 bzw. 60 Hz) entspricht. Andere Leitungen (Gleichstrom,
höhere/niedrigere Frequenz oder Spannung) werden nur als Metallobjekte
angezeigt.
Spannungsführende Leitungen werden sowohl während einer Metallsuche
als auch während einer Holzsuche angezeigt. Wird eine spannungsfüh-
rende Leitung gefunden, dann erscheint im Display die Anzeige a. Bewe-
gen Sie das Messwerkzeug wiederholt über die Fläche, um die
spannungsführende Leitung genauer zu lokalisieren. Nach mehrmaligem
Überfahren kann die spannungsführende Leitung sehr genau angezeigt
werden. Ist das Messwerkzeug sehr nahe an der Leitung (vier bzw. fünf Bal-
ken in der Anzeige a), dann blinkt der Leuchtring 1 rot und der Signalton
ertönt mit schneller Tonfolge.
1 609 929 J68 • 30.1.06

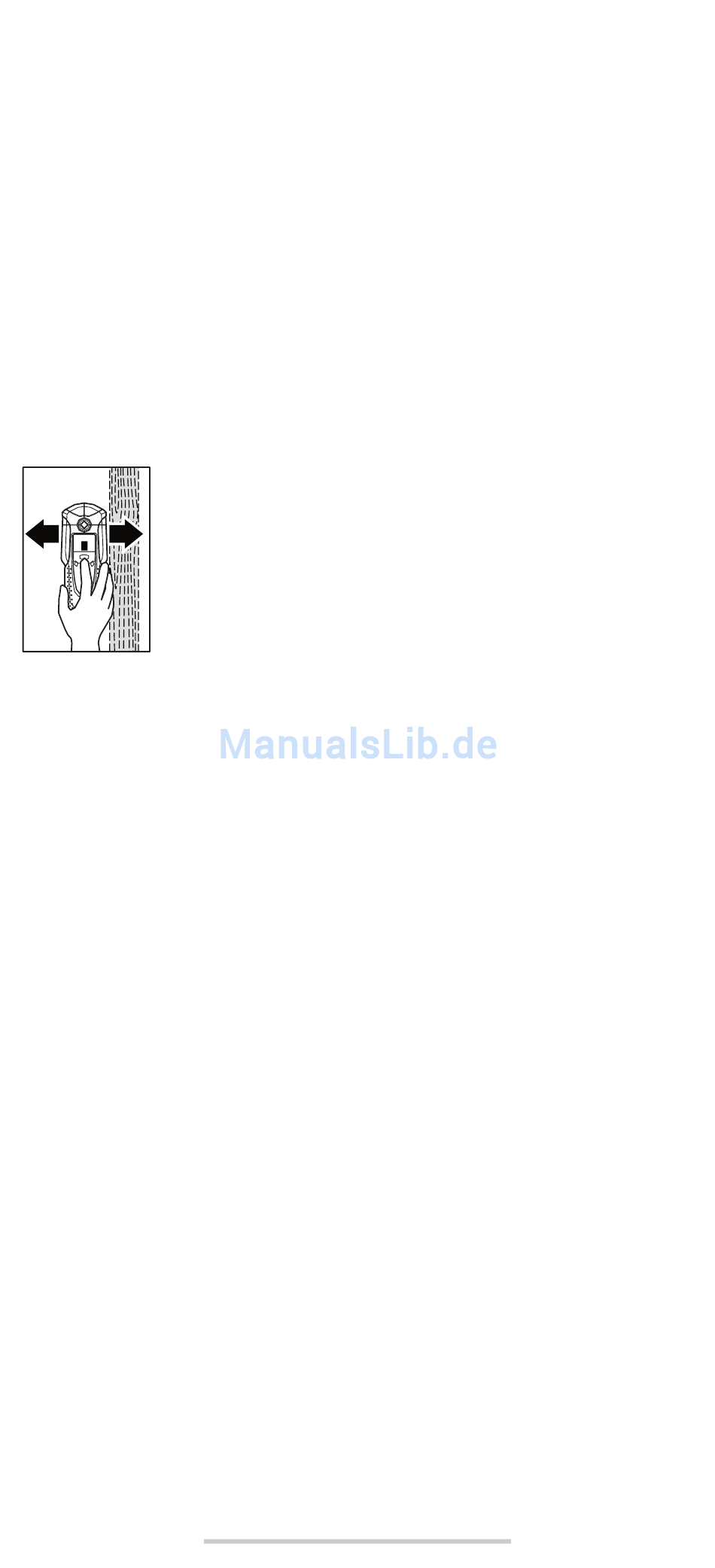

Bewegen Sie das Messwerkzeug mit gedrückter Taste
„ZOOM" 4 gleichmäßig über den Untergrund, ohne es
abzuheben oder den Anpressdruck zu verändern. Wäh-
rend der Messung müssen die Filzgleiter 8 immer Kontakt
zum Untergrund haben.
Wird ein Holzobjekt gefunden, schlägt die Messanzeige f
aus. Bewegen Sie das Messwerkzeug wiederholt über die
Fläche, um das Holzobjekt genauer zu lokalisieren. Nach
Deutsch–4
