Sökning av träobjekt
Tryck för sökning av träobjekt knappen för träsökning 5. På displayen visas
symbolen b för träsökning och zoom-funktionen d, pilen under zoom-symbo-
len d blinkar. Kalibreringsindikeringen "AutoCal" g och ringen 1 slocknar.
Lägg upp mätverktyget på den yta som ska undersökas. Tryck sedan knap-
pen "ZOOM" 4 och håll den nedtryckt. Lysringen 1 lyser med grönt ljus,
kalibreringssymbolen "AutoCal" g visas åter, zoom-funktionens display d
samt pilen under symbolen slocknar.
verktyget befinner sig över träobjektet lyser ringen 1 med rött ljus och en
konstant signal avges. Över metallobjektets mitt har zoom-mätvärdessta-
peln f det största utslaget. Zoom-mätvärdesstapeln e är inte aktiv vid sök-
ning av träobjekt.
Obs! Om mätverktyget av en slump lagts över ett träobjekt i undersökt yta
och sedan förskjutits över ytan blinkar mätindikatorn f samt pilen under
zoom-symbolen d och lysringen 1 blinkar med rött ljus. Starta i så fall mät-
ningen på nytt genom att placera mätverktyget på ett annat ställe och tryck
sedan på knappen "ZOOM" 4.
När sökningen efter träobjekt utförs kommer delvis även metallobjekt på ett
djup av 20–50 mm att visas som lokaliserade objekt. Ändra till metallsök-
ningsfunktionen för att skilja mellan trä- och metallobjekt (se "Sökning av
metallobjekt"). Om ett objekt visas på samma ställe med denna funktion, är
objektet entydigt ett metallobjekt och inte av trä. Återgå till funktionen trä-
sökning för att fortsätta sökningen av träobjekt.
Sökning av spänningsförande ledningar
Mäverktyget indikerar ledningar som har en spänning på 110 V–400 V och
en frekvens som motsvarar gängse standard (växelström med 50 eller
60 Hz). Andra ledningar (likström, högre/lägre frekvens eller spänning) indi-
keras endast som metallobjekt.
Spänningsförande ledningar visas både under metall- och träsökning. När
en spänningsförande ledning lokaliserats visar displayen a. Fortsätt att
förskjuta mätverktyget över ytan för exaktare lokalisering av den spännings-
förande ledningen. Efter upprepade förskjutningar visas den spänningsfö-
rande ledningen exakt. Om mätverktyget är mycket nära en ledning (fyra
eller fem streck i mätvärdesstapeln a) blinkar lysringen 1 med rött ljus och
en signal avges i korta intervaller.
Spänningsförande ledningar kan lokaliseras lättare om strömförbrukare
(t.ex. lampor, apparater) är anslutna till ledningen och påkopplade. Led-
ningar med 110 V, 230 V och 400 V (trefasström) kan lokaliseras med
ungefär samma effekt.
Under vissa villkor (som t.ex. bakom metallytor eller bakom ytor med hög
vattenhalt) kan spänningsförande ledningar inte alltid upptäckas. Dessa
områden kan identifieras i metallsökningsfunktionen. Om ett mätvärde f
visas över ett större område är materialet elektriskt avskärmat och lokalise-
ringen av spänningsförande ledningar är inte pålitlig.
Ledningar som inte är spänningsförande kan lokaliseras som metallobjekt
med metallsökningsfunktionen. Litzkabel visas dock inte (i motsats till mas-
siv kabel).
1 609 929 J68 • 30.1.06

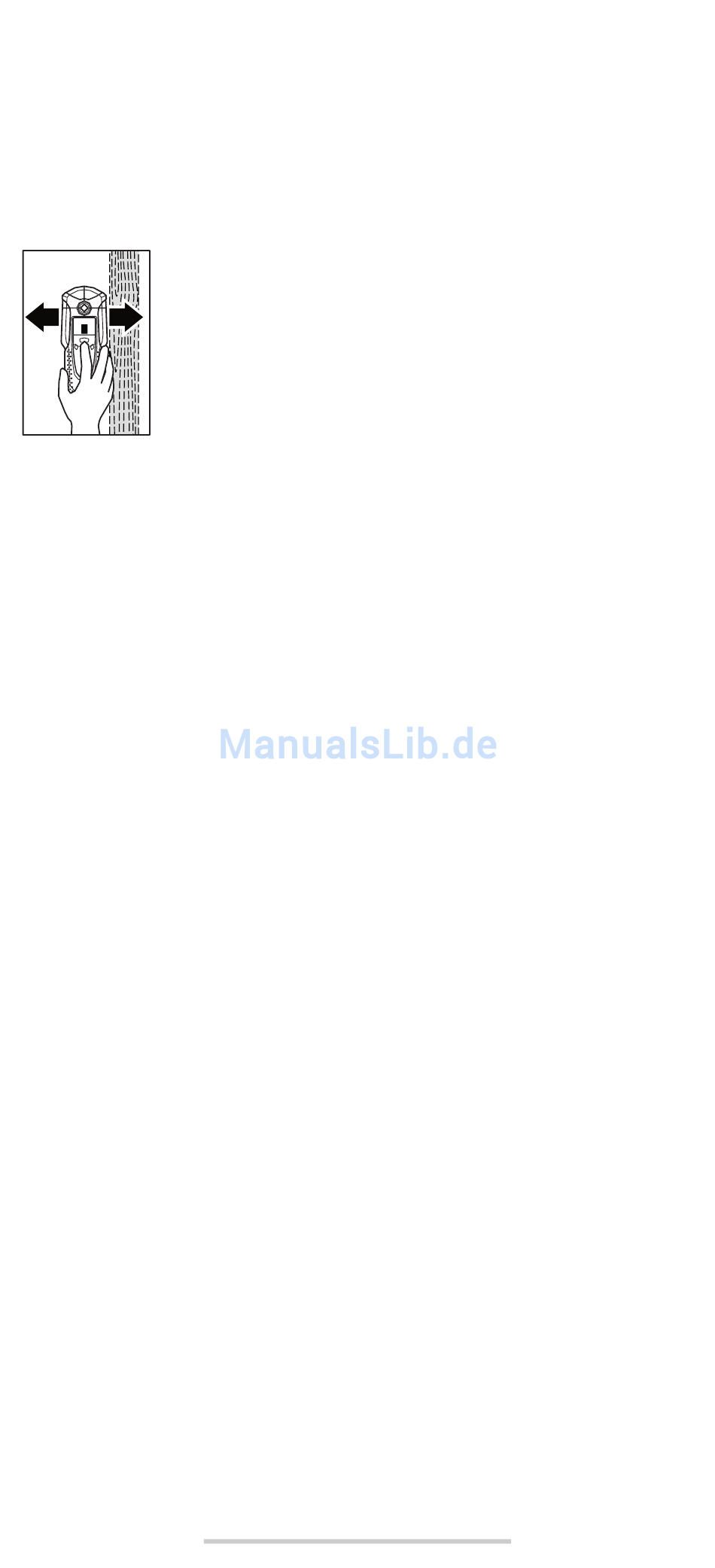

Föskjut mätverktyget med nedtryckt knapp "ZOOM" 4
jämnt över undergrunden utan att lyfta upp mätverktyget
eller öka trycket mot ytan. Under mätningen ska filtglid-
styckena 8 ligga mot undergrunden.
När ett träobjekt lokaliseras, ges utslag i mätvärdesstapeln
f. Fortsätt att förskjuta mätverktyget över ytan för exaktare
lokalisering av träobjektet. Efter flera förskjutningar över ett
och samma område visas träobjektet exakt: Så länge mät-
Svenska–4
