För inkoppling av mätverktyget tryck på en godtycklig knapp.
Om mätverktyget kopplas på med knappen för sökning av trä 5 eller med
knappen för sökning av metall 6 står det genast i respektive sökfunktion.
Om mätverktyget kopplas på med Till-Från knappen 7 eller med knappen
"ZOOM" 4 står det i den sökfunktion som senast använts.
Efter en kort självtest är mätverktyget driftklart. Om mätverktyget står i funk-
tionen metallsökning visar en bock bakom kalibreringssymbolen "Auto-
Cal" g att mätverktyget är klart för användning.
För frånkoppling av mätverktyget tryck på Till-Från knappen 7.
Om under ca. 5 minuter ingen knapp trycks på mätverktyget frånkopplas
det automatiskt för att skona batterierna.
Driftsätt
Mätverktyget detekterar objekt under sensorområdet 9.
Sökning av metallobjekt
Tryck för sökning av metallobjekt knappen för metallsökning 6. På dis-
playen visas symbolen c för metallsökning och ringen 1 lyser grön.
"ZOOM" 4 och håll den nedtryckt samtidigt som mätverktyget förskjuts
över området. Vid sökning beakta endast zoom-mätvärdesstapeln e.
Om metallinneslutningar förekommer i det material som undersöks kommer
mätvärdesstapeln f att ha ett konstant utslag. Tryck nu på knappen
"ZOOM" 4 och håll den nedtryckt samtidigt som mätverktyget förskjuts
över området. Vid sökning beakta endast zoom-mätvärdesstapeln e.
Om funnet objekt är magnetisk metall (t.ex. järn) visas symbolen h på dis-
playen. Vid omagnetiska metaller visas symbolen i. För åtskillnad av metall-
slag måste mätverktyget befinna sig över lokaliserat metallobjekt (ringen 1
lyser med rött ljus). Vid en svag signal kan metallslaget inte anges.
Om undersökt undergrund innehåller armeringsmattor och armeringar
visas över hela ytan ett utslag i mätvärdesstapeln f. Använd i dylika fall alltid
zoom-funktionen för sökning. Vanligen visas vid armeringsmattor direkt
över stålstängerna symbolen h för magnetiska metaller och mellan stål-
stängerna symbolen i för omagnetiska metaller.
1 609 929 J68 • 30.1.06

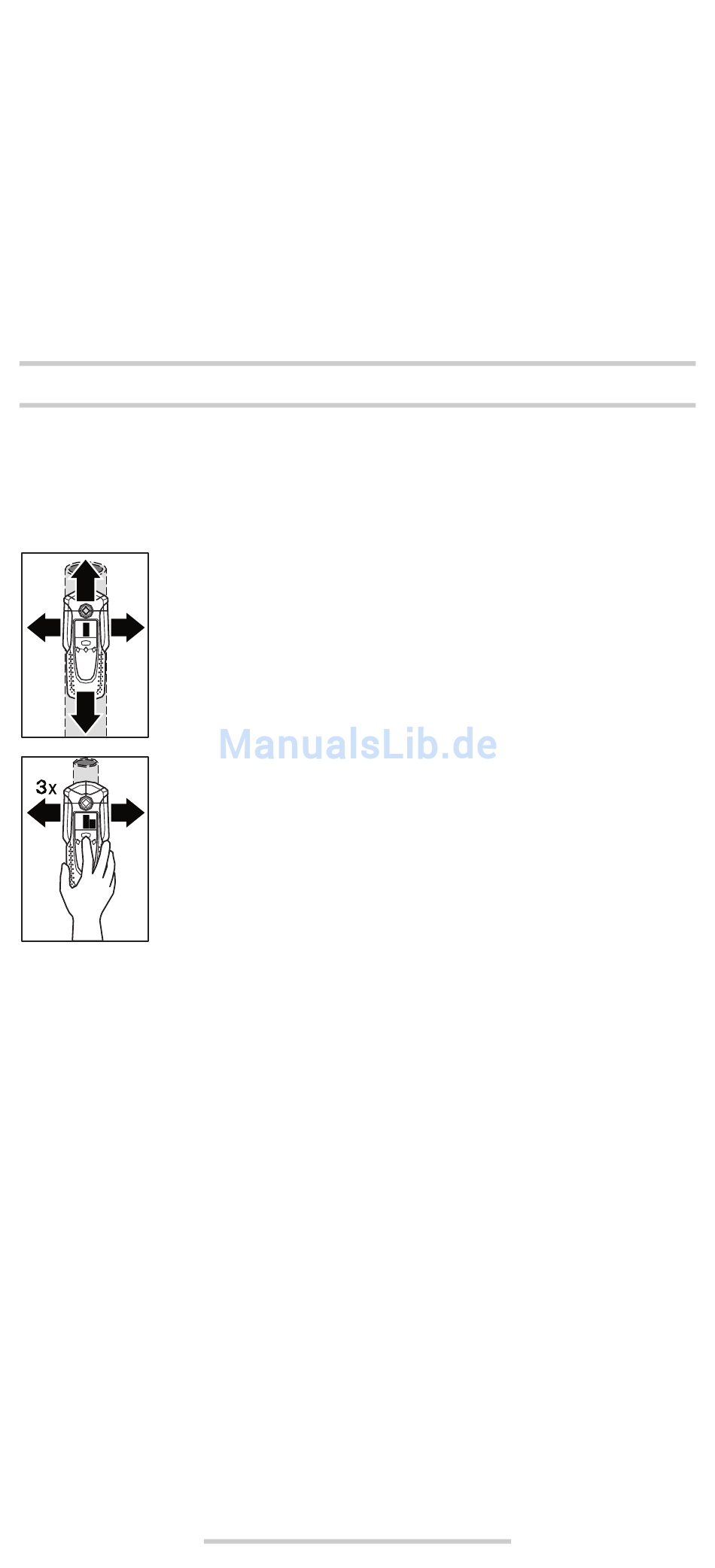

Placera mätverktyget på den yta som ska undersökas och
förskjut det i sidled. När mätverktyget närmar sig ett metal-
lobjekt ökar utslaget i mätvärdesstapeln f, avlägsnas det
från objektet minskar utslaget. Vid positionen med största
utslaget befinner sig metallobjektet under sensorns mitt
(under markeringsöppningen 2). Så länge mätverktyget
befinner sig över metallobjektet lyser ringen 1 med rött ljus
och en permanent signal avges.
För exakt lokalisering av objektet tryck på knappen
"ZOOM" 4 och håll den nedtryckt samtidigt som mätverk-
tyget upprepade gånger (3 gånger) förskjuts över objektet.
På displayen visas symbolen för zoom-funktion d. Över
metallobjektets mitt är utslaget i zoom-mätvärdesstapeln e
störst.
Om mycket små eller djupt liggande metallobjekt söks och
inget utslag ges i mätvärdesstapeln f, tryck på knappen
